Full resolution (JPEG) - On this page / på denna sida - Lödning, svetsning, gasskärning och flamhärdning, av Hugo Frostne - Gasskärning och flamhärdning - 104. Flamhärdning
<< prev. page << föreg. sida << >> nästa sida >> next page >>
Below is the raw OCR text
from the above scanned image.
Do you see an error? Proofread the page now!
Här nedan syns maskintolkade texten från faksimilbilden ovan.
Ser du något fel? Korrekturläs sidan nu!
This page has never been proofread. / Denna sida har aldrig korrekturlästs.

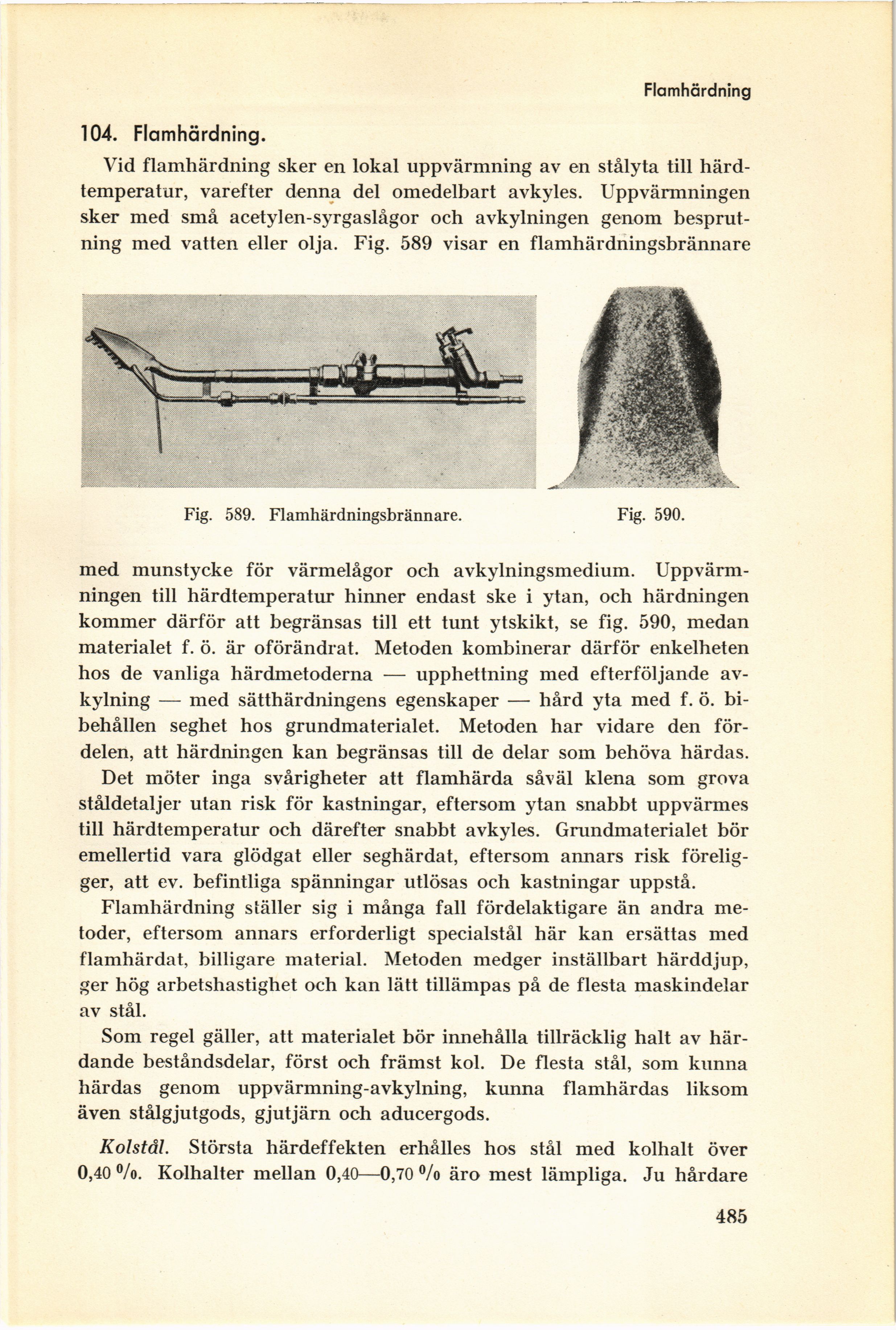

Flamhärdning
104. Flamhärdning.
Vid flamhärdning sker en lokal uppvärmning av en stålyta till
härd-temperatur, varefter denna del omedelbart avkyles. Uppvärmningen
sker med små acetylen-syrgaslågor och avkylningen genom
besprut-ning med vatten eller olja. Fig. 589 visar en flamhärdningsbrännare
Fig. 589. Flamhärdningsbrännare. Fig. 590.
med munstycke för värmelågor och avkylningsmedium.
Uppvärmningen till härdtemperatur hinner endast ske i ytan, och härdningen
kommer därför att begränsas till ett tunt ytskikt, se fig. 590, medan
materialet f. ö. är oförändrat. Metoden kombinerar därför enkelheten
hos de vanliga härdmetoderna — upphettning med efterföljande
avkylning — med sätthärdningens egenskaper — hård yta med f. ö.
bibehållen seghet hos grundmaterialet. Metoden har vidare den
fördelen, att härdningen kan begränsas till de delar som behöva härdas.
Det möter inga svårigheter att flamhärda såväl klena som grova
ståldetaljer utan risk för kastningar, eftersom ytan snabbt uppvärmes
till härdtemperatur och därefter snabbt avkyles. Grundmaterialet bör
emellertid vara glödgat eller seghärdat, eftersom annars risk
föreligger, att ev. befintliga spänningar utlösas och kastningar uppstå.
Flamhärdning ställer sig i många fall fördelaktigare än andra
metoder, eftersom annars erforderligt specialstål här kan ersättas med
flamhärdat, billigare material. Metoden medger inställbart härddjup,
ger hög arbetshastighet och kan lätt tillämpas på de flesta maskindelar
av stål.
Som regel gäller, att materialet bör innehålla tillräcklig halt av
härdande beståndsdelar, först och främst kol. De flesta stål, som kunna
härdas genom uppvärmning-avkylning, kunna flamhärdas liksom
även stålgjutgods, gjutjärn och aducergods.
Kolstål. Största härdeffekten erhålles hos stål med kolhalt över
0,40%. Kolhalter mellan 0,40—0,70 % äro mest lämpliga. Ju hårdare
485
<< prev. page << föreg. sida << >> nästa sida >> next page >>
