Full resolution (JPEG) - On this page / på denna sida - Lödning, svetsning, gasskärning och flamhärdning, av Hugo Frostne - Gasskärning och flamhärdning - 104. Flamhärdning
<< prev. page << föreg. sida << >> nästa sida >> next page >>
Below is the raw OCR text
from the above scanned image.
Do you see an error? Proofread the page now!
Här nedan syns maskintolkade texten från faksimilbilden ovan.
Ser du något fel? Korrekturläs sidan nu!
This page has never been proofread. / Denna sida har aldrig korrekturlästs.

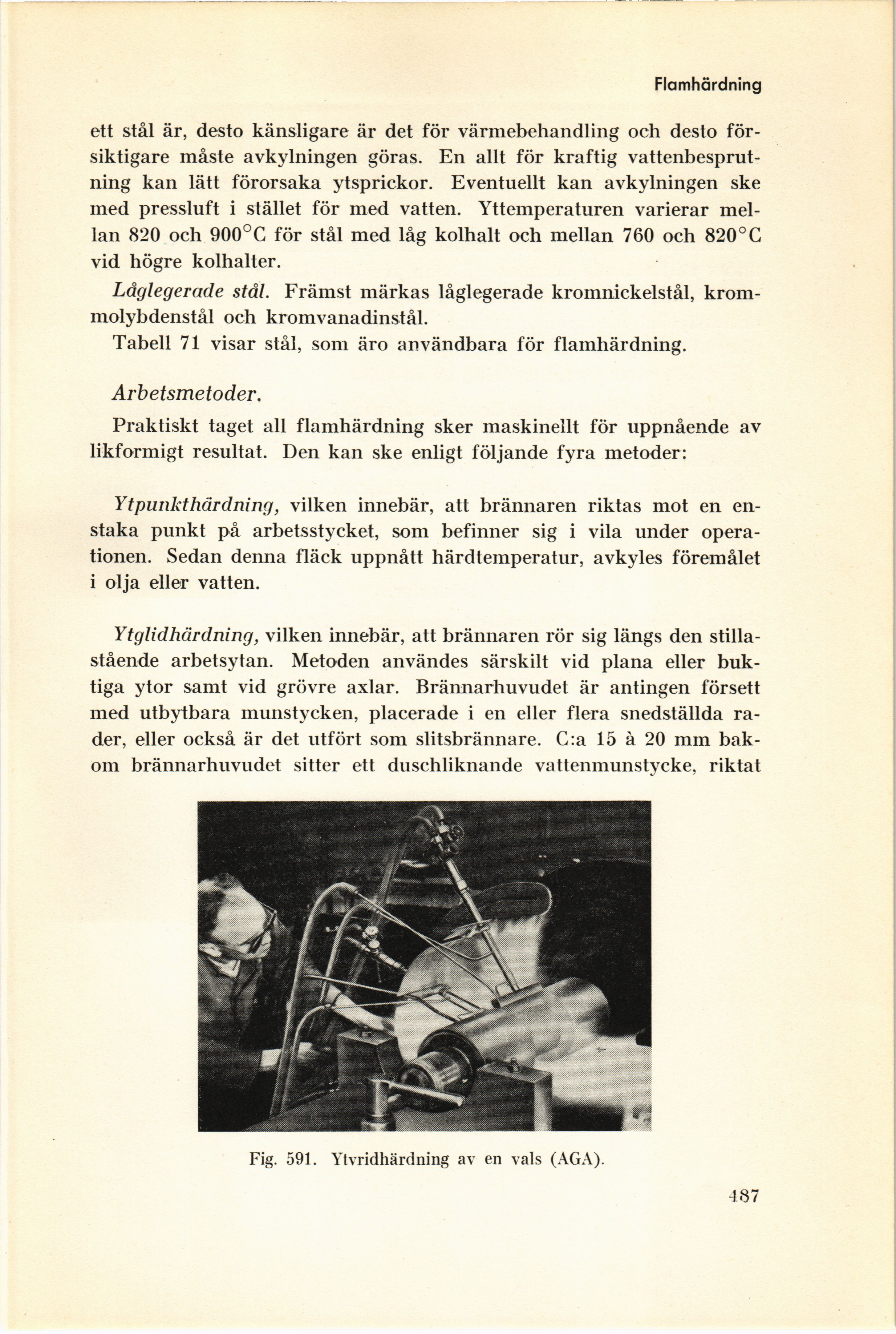

Flamhärdning
ett stål är, desto känsligare är det för värmebehandling och desto
försiktigare måste avkylningen göras. En allt för kraftig
vattenbesprut-ning kan lätt förorsaka ytsprickor. Eventuellt kan avkylningen ske
med pressluft i stället för med vatten. Yttemperaturen varierar
mellan 820 och 900°C för stål med låg kolhalt och mellan 760 och 820°C
vid högre kolhalter.
Låglegerade stål. Främst märkas låglegerade kromnickelstål,
krom-molybdenstål och kromvanadinstål.
Tabell 71 visar stål, som äro användbara för flamhärdning.
Arbetsmetoder.
Praktiskt taget all flamhärdning sker maskinellt för uppnående av
likformigt resultat. Den kan ske enligt följande fyra metoder:
Ytpunkthärdning, vilken innebär, att brännaren riktas mot en
enstaka punkt på arbetsstycket, som befinner sig i vila under
operationen. Sedan denna fläck uppnått härdtemperatur, avkyles föremålet
i olja eller vatten.
Ytglidhärdning, vilken innebär, att brännaren rör sig längs den
stillastående arbetsytan. Metoden användes särskilt vid plana eller
buktiga ytor samt vid grövre axlar. Brännarhuvudet är antingen försett
med utbytbara munstycken, placerade i en eller flera snedställda
rader, eller också är det utfört som slitsbrännare. G:a 15 ä 20 mm
bakom brännarhuvudet sitter ett duschliknande vattenmunstycke, riktat
Fig. 591. Ytvridhärdning av en vals (AGA).
487
<< prev. page << föreg. sida << >> nästa sida >> next page >>
