Full resolution (JPEG) - On this page / på denna sida - Ytbehandling av metaller, av Ivar Sven-Nilsson - Speciella metoder - 126. Förnickling
<< prev. page << föreg. sida << >> nästa sida >> next page >>
Below is the raw OCR text
from the above scanned image.
Do you see an error? Proofread the page now!
Här nedan syns maskintolkade texten från faksimilbilden ovan.
Ser du något fel? Korrekturläs sidan nu!
This page has never been proofread. / Denna sida har aldrig korrekturlästs.

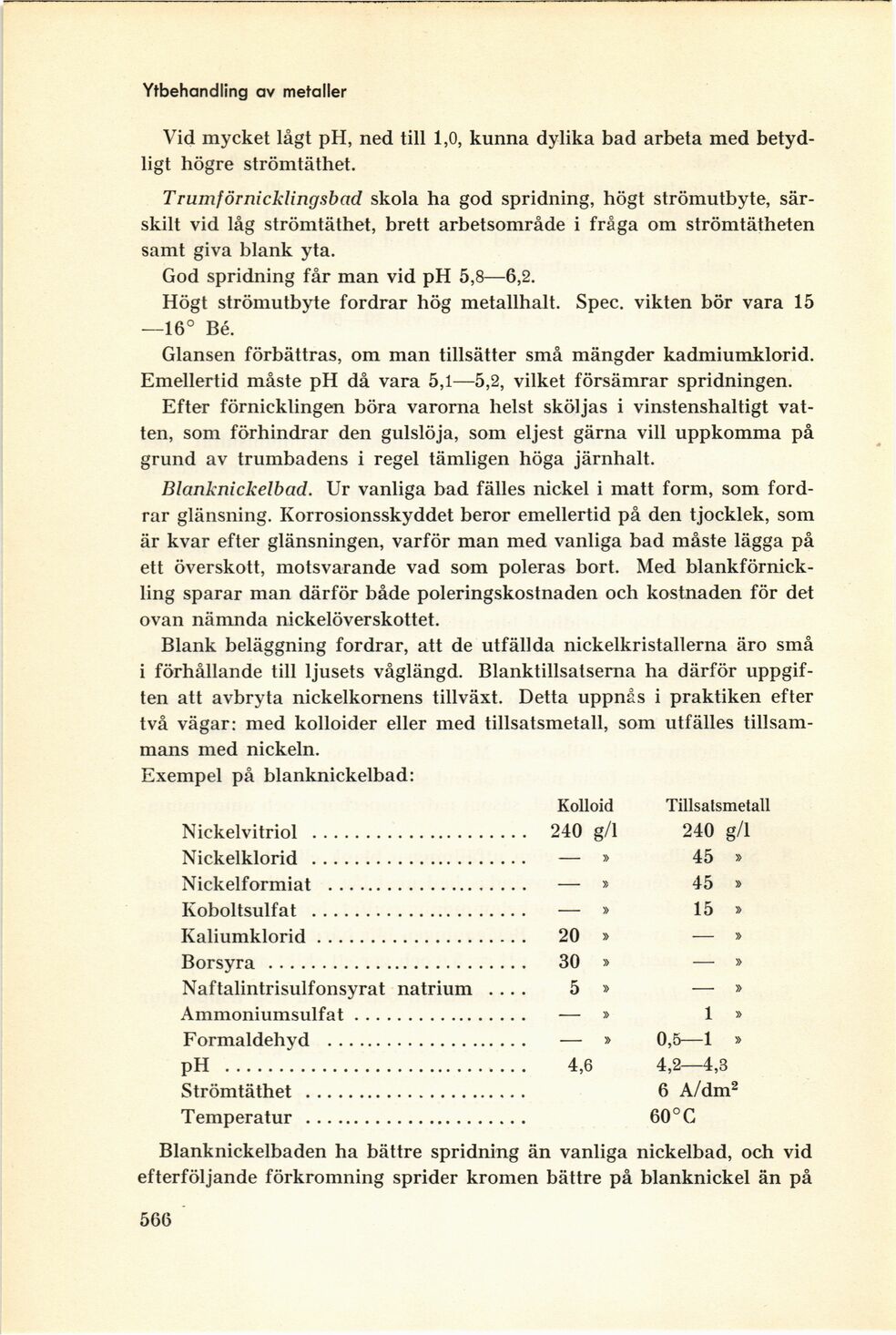

Ytbehandling av metaller
Vid mycket lågt pH, ned till 1,0, kunna dylika bad arbeta med
betydligt högre strömtäthet.
Trumf örnicklingsbad skola ha god spridning, högt strömutbyte,
särskilt vid låg strömtäthet, brett arbetsområde i fråga om strömtätheten
samt giva blank yta.
God spridning får man vid pH 5,8—6,2.
Högt strömutbyte fordrar hög metallhalt. Spec. vikten bör vara 15
—16° Bé.
Glansen förbättras, om man tillsätter små mängder kadmiumklorid.
Emellertid måste pH då vara 5,1—5,2, vilket försämrar spridningen.
Efter förnicklingen böra varorna helst sköljas i vinstenshaltigt
vatten, som förhindrar den gulslöja, som eljest gärna vill uppkomma på
grund av trumbadens i regel tämligen höga järnhalt.
Blanknickelbad. Ur vanliga bad fälles nickel i matt form, som
fordrar glänsning. Korrosionsskyddet beror emellertid på den tjocklek, som
är kvar efter glänsningen, varför man med vanliga bad måste lägga på
ett överskott, motsvarande vad som poleras bort. Med
blankförnick-ling sparar man därför både poleringskostnaden och kostnaden för det
ovan nämnda nickelöverskottet.
Blank beläggning fordrar, att de utfällda nickelkristallerna äro små
i förhållande till ljusets våglängd. Blanktillsatserna ha därför
uppgiften att avbryta nickelkornens tillväxt. Detta uppnås i praktiken efter
två vägar: med kolloider eller med tillsatsmetall, som utfälles
tillsammans med nickeln.
Exempel på blanknickelbad:
Kolloid Tillsalsmetall
Nickelvitriol ........................... 240 g/1 240 g/1
Nickelklorid .............................. — » 45 »
Nickelformiat ............................. — » 45 »
Koboltsulfat .............................. — » 15 »
Kaliumklorid............................... 20 » — »
Borsyra ................................... 30 » — »
Naftalintrisulfonsyrat natrium .... 5 » — »
Ammoniumsulfat............................. — » 1 »
Formaldehyd ............................... — » 0,5—1 »
pH ..................................... 4,6 4,2—4,3
Strömtäthet ............................ 6 A/dm2
Temperatur ............................. 60° C
Blanknickelbaden ha bättre spridning än vanliga nickelbad, och vid
efterföljande förkromning sprider kromen bättre på blanknickel än på
566
<< prev. page << föreg. sida << >> nästa sida >> next page >>
