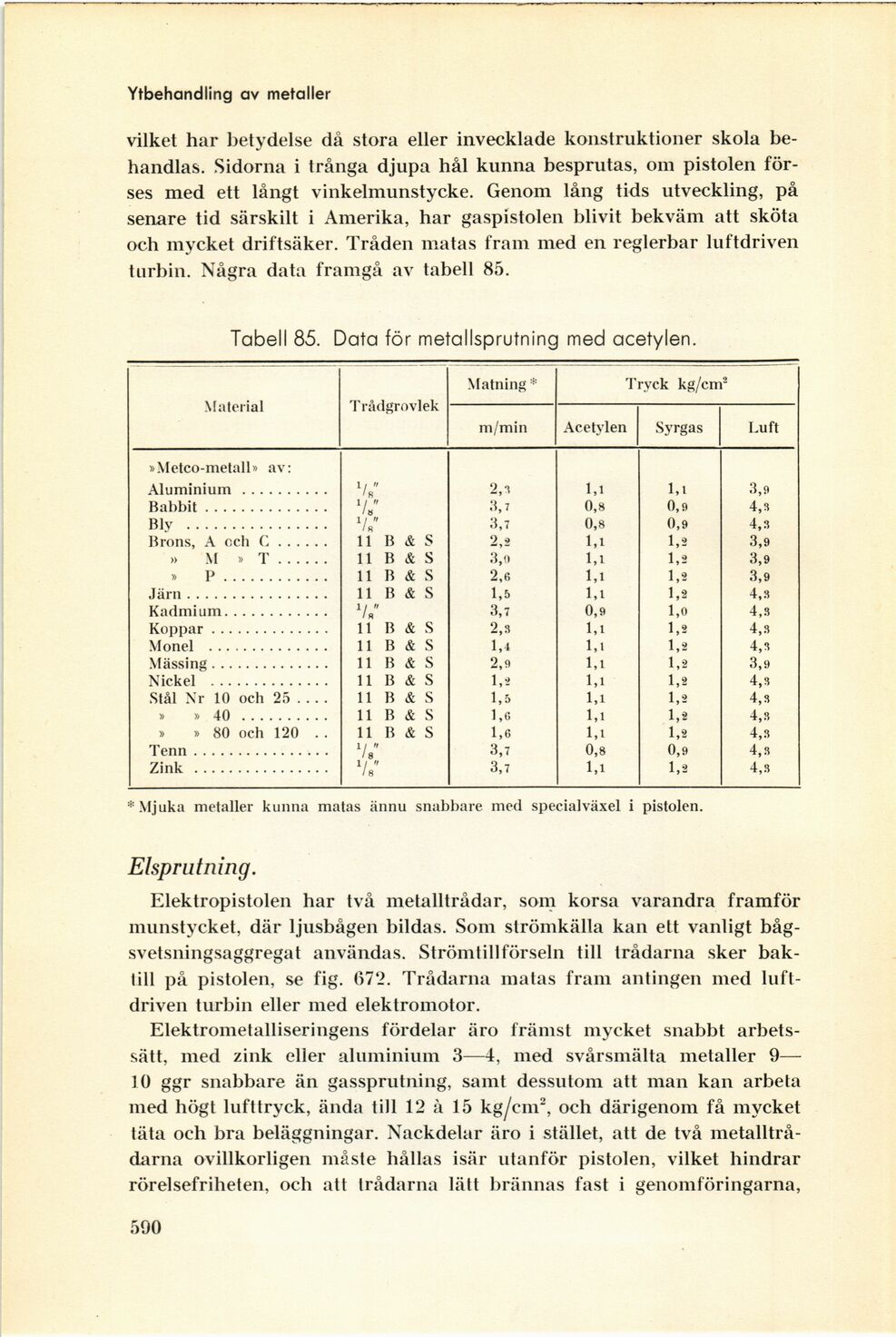

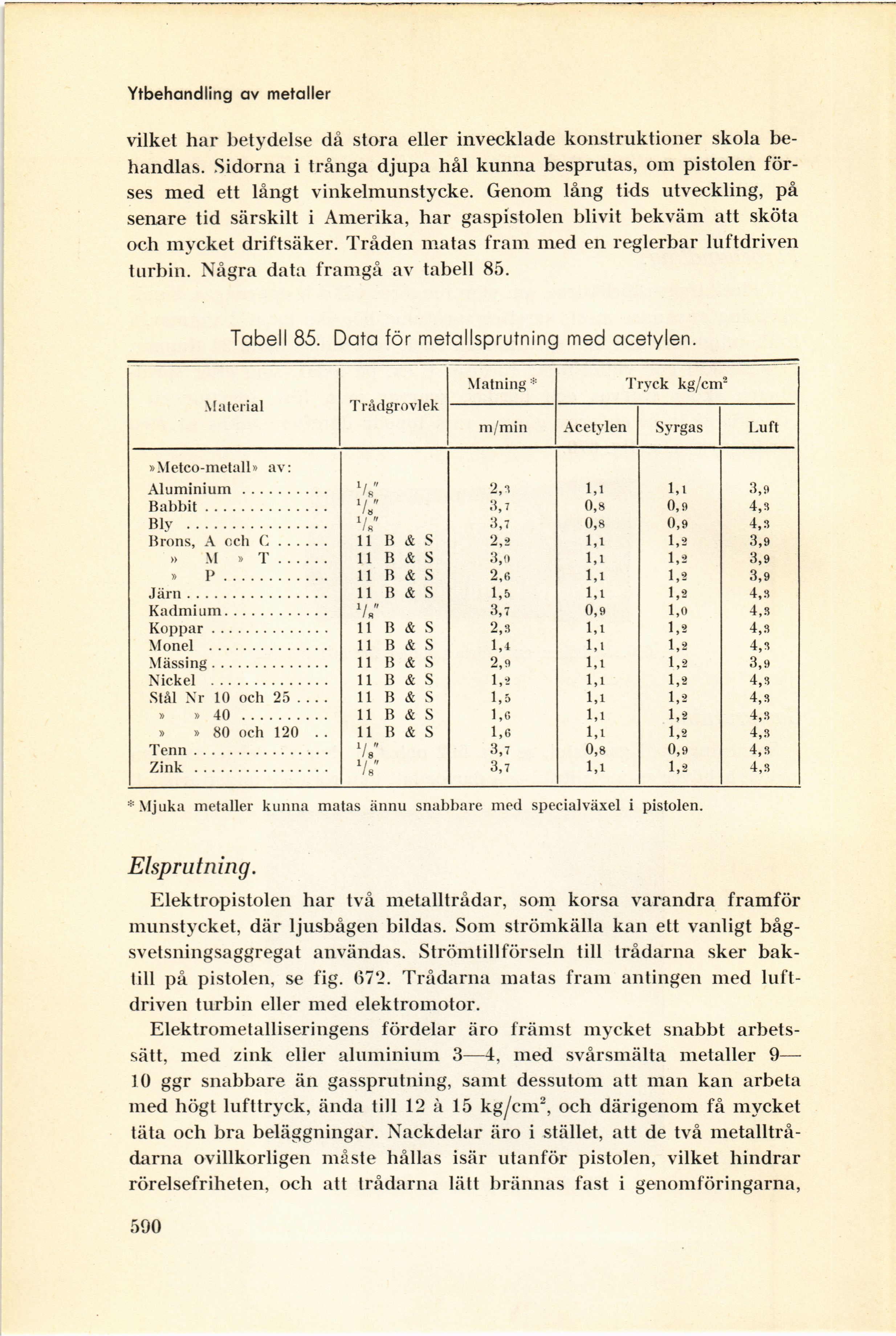

Ytbehandling av metaller
vilket har betydelse då stora eller invecklade konstruktioner skola
behandlas. Sidorna i trånga djupa hål kunna besprutas, om pistolen
förses med ett långt vinkelmunstycke. Genom lång tids utveckling, på
senare tid särskilt i Amerika, har gaspistolen blivit bekväm att sköta
och mycket driftsäker. Tråden matas fram med en reglerbar luftdriven
turbin. Några data framgå av tabell 85.
Tabell 85. Data för metallsprutning med acetylen.
Material Trådgrovlek Matning * Tryck kg/cm2
m/min Acetylen Syrgas Luft
»Metco-metall» av:
Aluminium 4/ " 1 a 2,3 1,1 1,1 3,9
Babbit 1/ " 3,7 0,8 0,9 4,3
Bly i/ " 3,7 0,8 0,9 4,3
Brons, A och C 11 B & S 2,2 1,1 1,2 3,9
» M »T 11 B & S 3,0 1,1 1,2 3,9
» P 11 B & S 2,6 1,1 1,2 3,9
Järn 11 B & S 1,5 1,1 1,2 4,3
Kadmium 1/ " /« 3,7 0,9 1,0 4,3
Koppar 11 B & S 2,3 1,1 1,2 4,3
Monel 11 B & S 1,4 1,1 1,2 4,3
Mässing 11 B & S 2,9 1,1 1,2 3,9
Nickel 11 B & S 1,2 1,1 1,2 4,3
Stål Nr 10 och 25 ... . 11 B & S 1,5 1,1 1,2 4,3
» »40 11 B & S 1,6 1,1 1,2 4,3
» » 80 och 120 . . 11 B & S 1,6 1,1 1,2 4,3
Tenn Vs" 3,7 0,8 0,9 4,3
Zink V8" 3,7 1,1 1,2 4,3
* Mjuka metaller kunna matas ännu snabbare med specialväxel i pistolen.
Elsprutning.
Elektropistolen har två metalltrådar, som korsa varandra framför
munstycket, där ljusbågen bildas. Som strömkälla kan ett vanligt
båg-svetsningsaggregat användas. Strömtillförseln till trådarna sker
bak-till på pistolen, se fig. 672. Trådarna matas fram antingen med
luftdriven turbin eller med elektromotor.
Elektrometalliseringens fördelar äro främst mycket snabbt
arbetssätt, med zink eller aluminium 3—4, med svårsmälta metaller 9—
10 ggr snabbare än gasspridning, samt dessutom att man kan arbeta
med högt lufttryck, ända till 12 å 15 kg/cm2, och därigenom få mycket
täta och bra beläggningar. Nackdelar äro i stället, att de två
metalltrådarna ovillkorligen måste hållas isär utanför pistolen, vilket hindrar
rörelsefriheten, och att trådarna lätt brännas fast i genomföringarna,
590
