Virkets bearbetning
25. Hyvelmaskiner.
Från sågverken försäljes torkat virke antingen — och till största
delen — som sågat eller som hyvlat. Hyvlingen sker därvid efter
torkningen i särskilt inrättade hyvlerier. All in- och utmatning av virket
måste därvid ske automatiskt. Det, som vanligtvis kallas hyvling är vid
maskinbearbetning av trä egentligen en fräsning. I synnerhet vid högre
matningshastigheter finnes risk, att stålens skärkontur blir synlig, s. k.
kutterslag uppstå. I hyvelmaskiner vid hyvlerier bearbetas virket på
alla fyra sidorna. Bearbetningen sker dels genom roterande kuttrar
med stål eller fräsar, dels på de sidor, som skola erhålla exakt mått
och profilriktighet, genom hyvelstål i s. k. planboxar. Spåntjockleken
är i dessa c:a 0,05 mm.

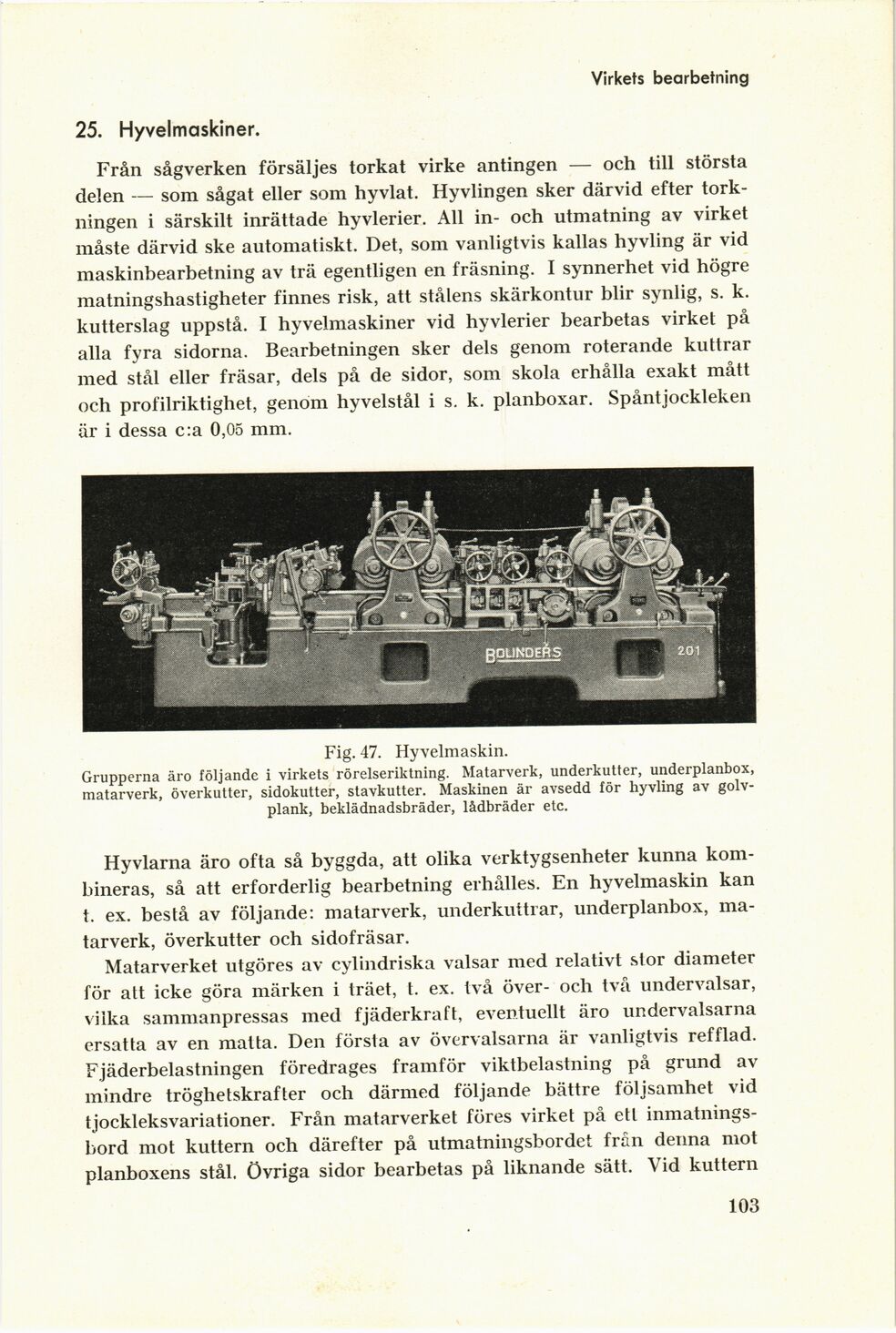

Fig. 47. Hyvelmaskin.
Grupperna äro följande i virkets rörelseriktning. Matarverk, underkutter, underplanbox,
matarverk, överkutter, sidokutter, stavkutter. Maskinen är avsedd för hyvling av
golvplank, beklädnadsbräder, lådbräder etc.
Hyvlarna äro ofta så byggda, att olika verktygsenheter kunna
kombineras, så att erforderlig bearbetning erhålles. En hyvelmaskin kan
t. ex. bestå av följande: matarverk, underkuttrar, underplanbox,
matarverk, överkutter och sidofräsar.
Matarverket utgöres av cylindriska valsar med relativt stor diameter
för att icke göra märken i träet, l. ex. två över- och två undervalsar,
vilka sammanpressas med fjäderkraft, eventuellt äro undervalsarna
ersatta av en matta. Den första av övervalsarna är vanligtvis refflad.
Fjäderbelastningen föredrages framför viktbelastning på grund av
mindre tröghetskrafter och därmed följande bättre följsamhet vid
tjockleksvariationer. Från matarverket föres virket på ett
inmatnings-bord mot kuttern och därefter på utmatningsbordct från denna mot
planboxens stål. Övriga sidor bearbetas på liknande sätt. Vid kuttern
103
