Trä

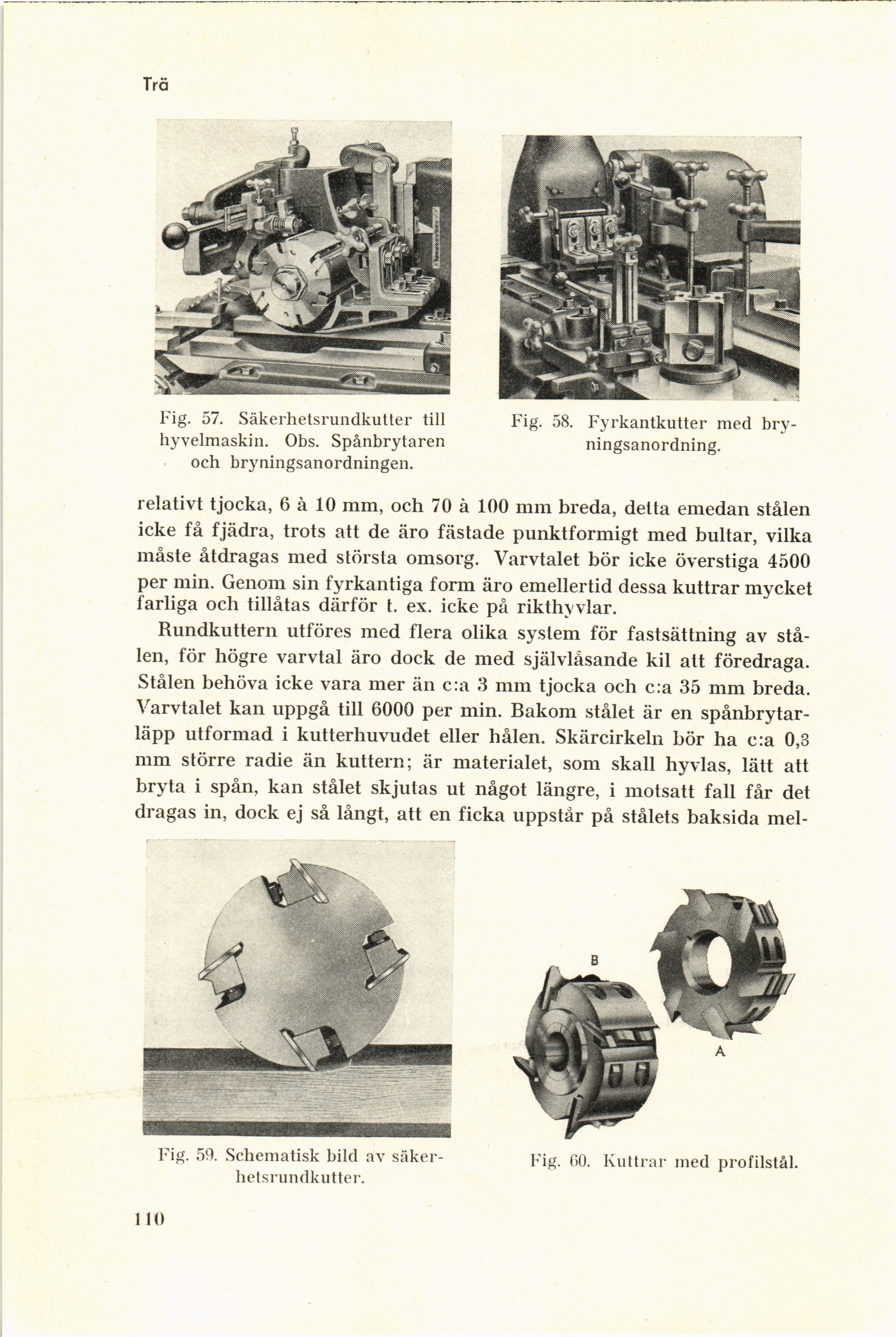

Fig. 57. Säkerhetsrundkutter till
hyvelmaskin. Obs. Spånbrytaren
och bryningsanordningen.
Fig. 58. Fyrkantkutter med
bry-ningsanordning.
relativt tjocka, 6 ä 10 mm, och 70 ä 100 mm breda, detta emedan stålen
icke få fjädra, trots att de äro fästade punktformigt med bultar, vilka
måste åtdragas med största omsorg. Varvtalet bör icke överstiga 4500
per min. Genom sin fyrkantiga form äro emellertid dessa kuttrar mycket
farliga och tillåtas därför t. ex. icke på rikthyvlar.
Rundkuttern utföres med flera olika system för fastsättning av
stålen, för högre varvtal äro dock de med självlåsande kil att föredraga.
Stålen behöva icke vara mer än c:a 3 mm tjocka och c:a 35 mm breda.
Varvtalet kan uppgå till 6000 per min. Bakom stålet är en
spånbrytar-läpp utformad i kutterhuvudet eller hålen. Skärcirkeln bör ha c:a 0,3
mm större radie än kuttern; är materialet, som skall hyvlas, lätt att
bryta i spån, kan stålet skjutas ut något längre, i motsatt fall får det
dragas in, dock ej så långt, att en ficka uppstår på stålets baksida mel-
Fig. 59. Schematisk bild av
säkerhetsrundkutter.
Fig. 60. Kuttrar med profilstål.
1 10
