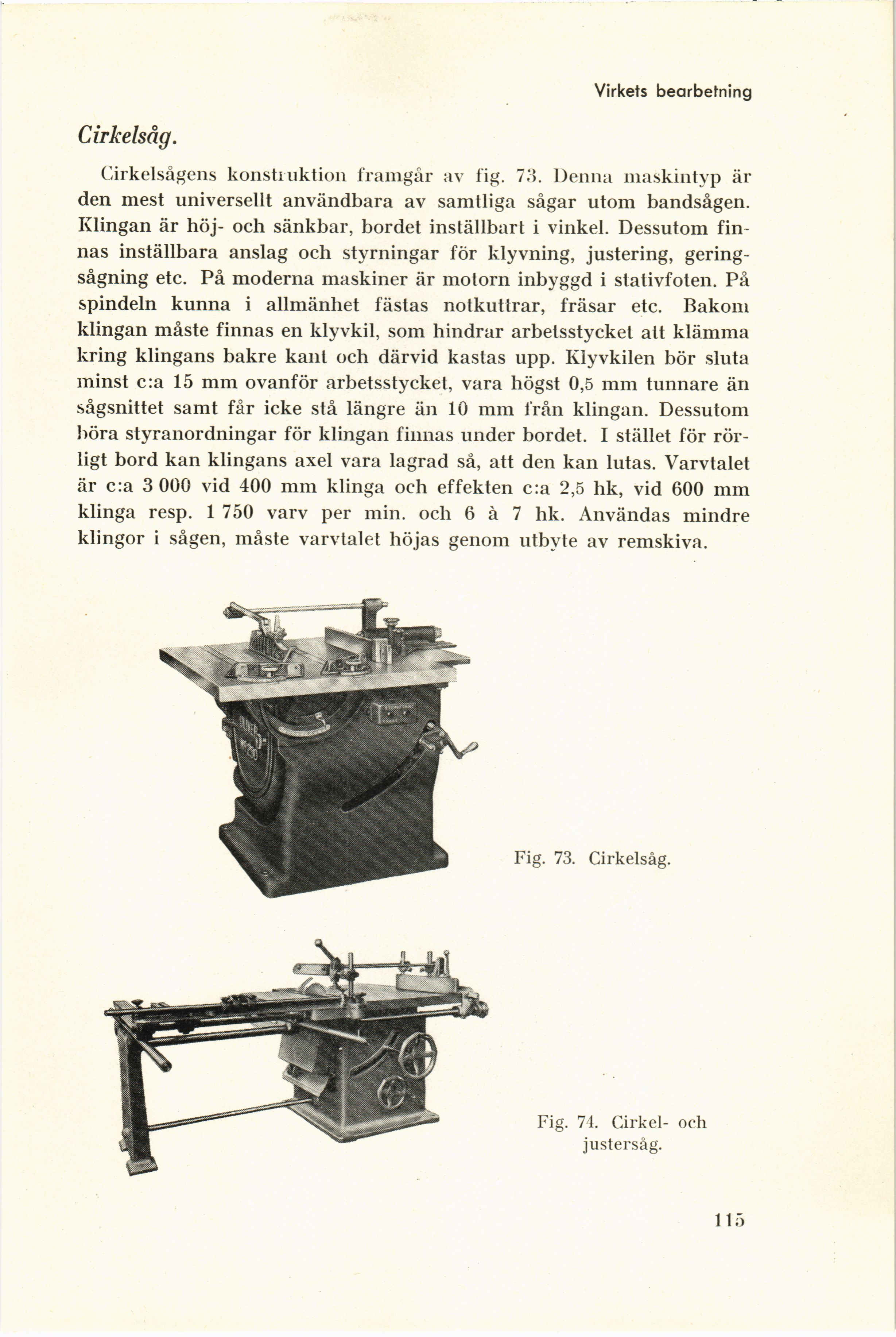

Virkets bearbetning
Cirkelsåg.
Cirkelsågens konstiuktion framgår av fig. 73. Denna maskintyp är
den mest universellt användbara av samtliga sågar utom bandsågen.
Klingan är höj- och sänkbar, bordet inställbart i vinkel. Dessutom
finnas inställbara anslag och styrningar för klyvning, justering,
gering-sågning etc. På moderna maskiner är motorn inbyggd i stativfoten. På
spindeln kunna i allmänhet fästas notkuttrar, fräsar etc. Bakom
klingan måste finnas en klyvkil, som hindrar arbetsstycket att klämma
kring klingans bakre kant och därvid kastas upp. Klyvkilen bör sluta
minst c:a 15 mm ovanför arbetsstycket, vara högst 0,5 mm tunnare än
sågsnittet samt får icke stå längre än 10 mm från klingan. Dessutom
böra styranordningar för klingan finnas under bordet. I stället för
rörligt bord kan klingans axel vara lagrad så, att den kan lutas. Varvtalet
är c:a 3 000 vid 400 mm klinga och effekten c:a 2,5 hk, vid 600 mm
klinga resp. 1 750 varv per min. och 6 å 7 hk. Användas mindre
klingor i sågen, måste varvtalet höjas genom utbyte av remskiva.
115
Fig. 73. Cirkelsåg.
Fig. 74. Cirkel- och
justersåg.
