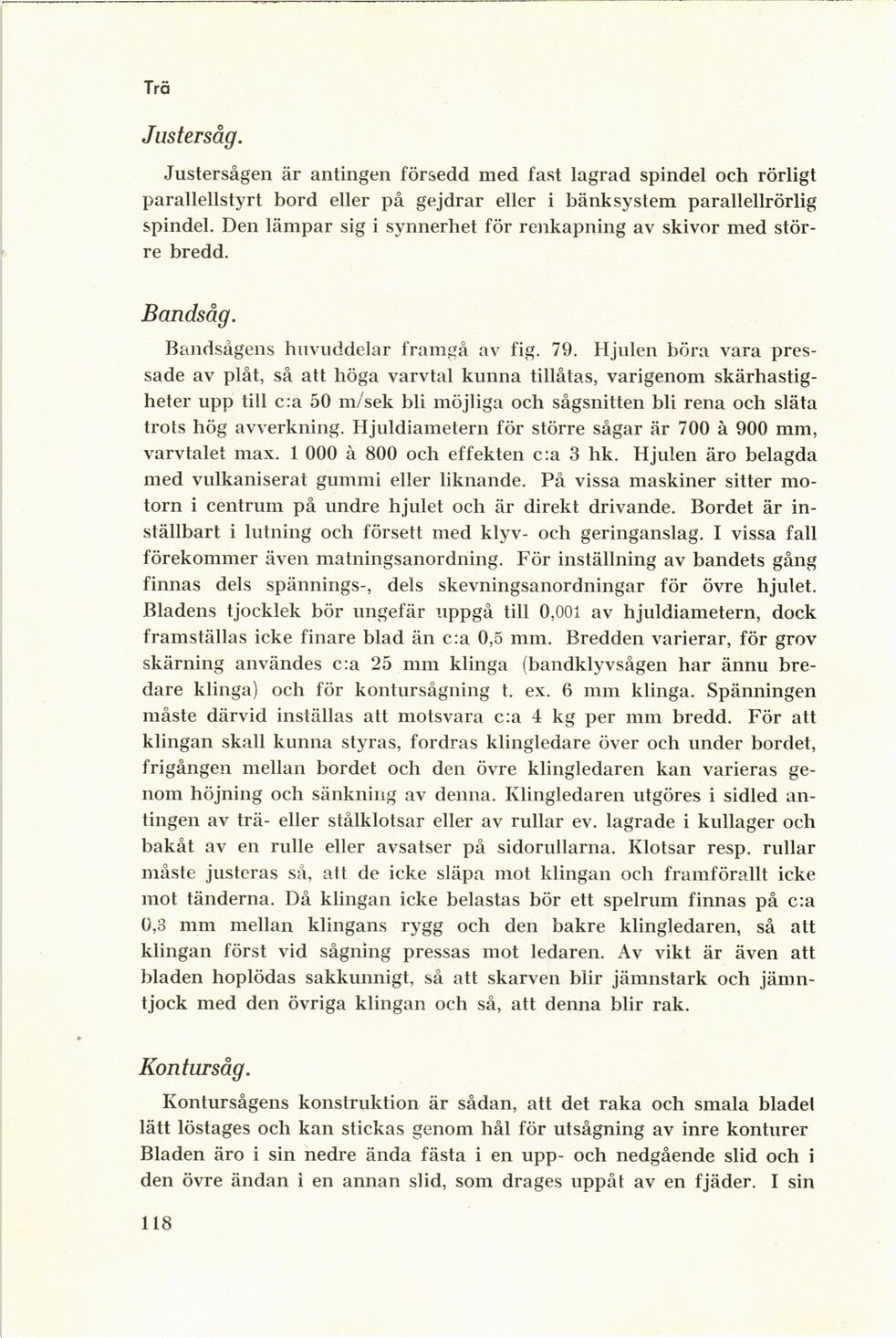

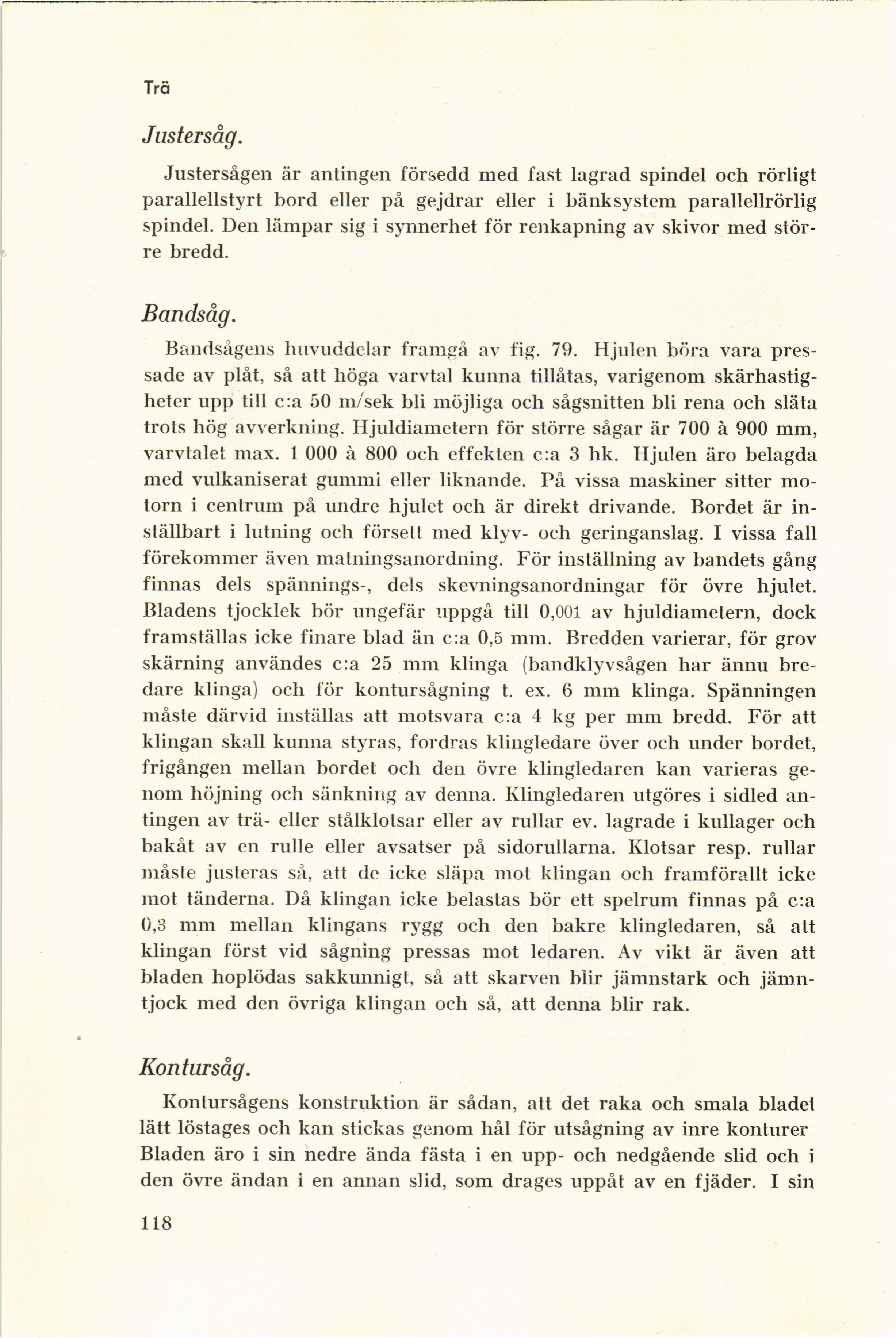

Trä
Just er såg.
Justersågen är antingen försedd med fast lagrad spindel och rörligt
parallellstyrt bord eller på gejdrar eller i bänk system parallellrörlig
spindel. Den lämpar sig i synnerhet för renkapning av skivor med
större bredd.
Bandsåg.
Bandsågens huvuddelar framgå av fig. 79. Hjulen böra vara
pressade av plåt, så att höga varvtal kunna tillåtas, varigenom
skärhastig-heter upp till c:a 50 m/sek bli möjliga och sågsnitten bli rena och släta
trots hög avverkning. Hjuldiametern för större sågar är 700 å 900 mm,
varvtalet max. 1 000 å 800 och effekten c:a 3 hk. Hjulen äro belagda
med vulkaniserat gummi eller liknande. På vissa maskiner sitter
motorn i centrum på undre hjulet och är direkt drivande. Bordet är
in-ställbart i lutning och försett med klyv- och geringanslag. I vissa fall
förekommer även matningsanordning. För inställning av bandets gång
finnas dels spännings-, dels skevningsanordningar för övre hjulet.
Bladens tjocklek bör ungefär uppgå till 0,001 av hjuldiametern, dock
framställas icke finare blad än c:a 0,5 mm. Bredden varierar, för grov
skärning användes c:a 25 mm klinga (bandklyvsågen har ännu
bredare klinga) och för kontursågning t. ex. 6 mm klinga. Spänningen
måste därvid inställas att motsvara c:a 4 kg per mm bredd. För att
klingan skall kunna styras, fordras klingledare över och under bordet,
frigången mellan bordet och den övre klingledaren kan varieras
genom höjning och sänkning av denna. Klingledaren utgöres i sidled
antingen av trä- eller stålklotsar eller av rullar ev. lagrade i kullager och
bakåt av en rulle eller avsatser på sidorullarna. Klotsar resp, rullar
måste justeras så, att de icke släpa mot klingan och framförallt icke
mot tänderna. Då klingan icke belastas bör ett spelrum finnas på c:a
0,3 mm mellan klingans rygg och den bakre klingledaren, så att
klingan först vid sågning pressas mot ledaren. Av vikt är även att
bladen hoplödas sakkunnigt, så att skarven blir jämnstark och
jämntjock med den övriga klingan och så, att denna blir rak.
Kontur såg.
Kontursågens konstruktion är sådan, att det raka och smala bladet
lätt löstages och kan stickas genom hål för utsågning av inre konturer
Bladen äro i sin nedre ända fästa i en upp- och nedgående slid och i
den övre ändan i en annan slid, som dragés uppåt av en fjäder. I sin
118
