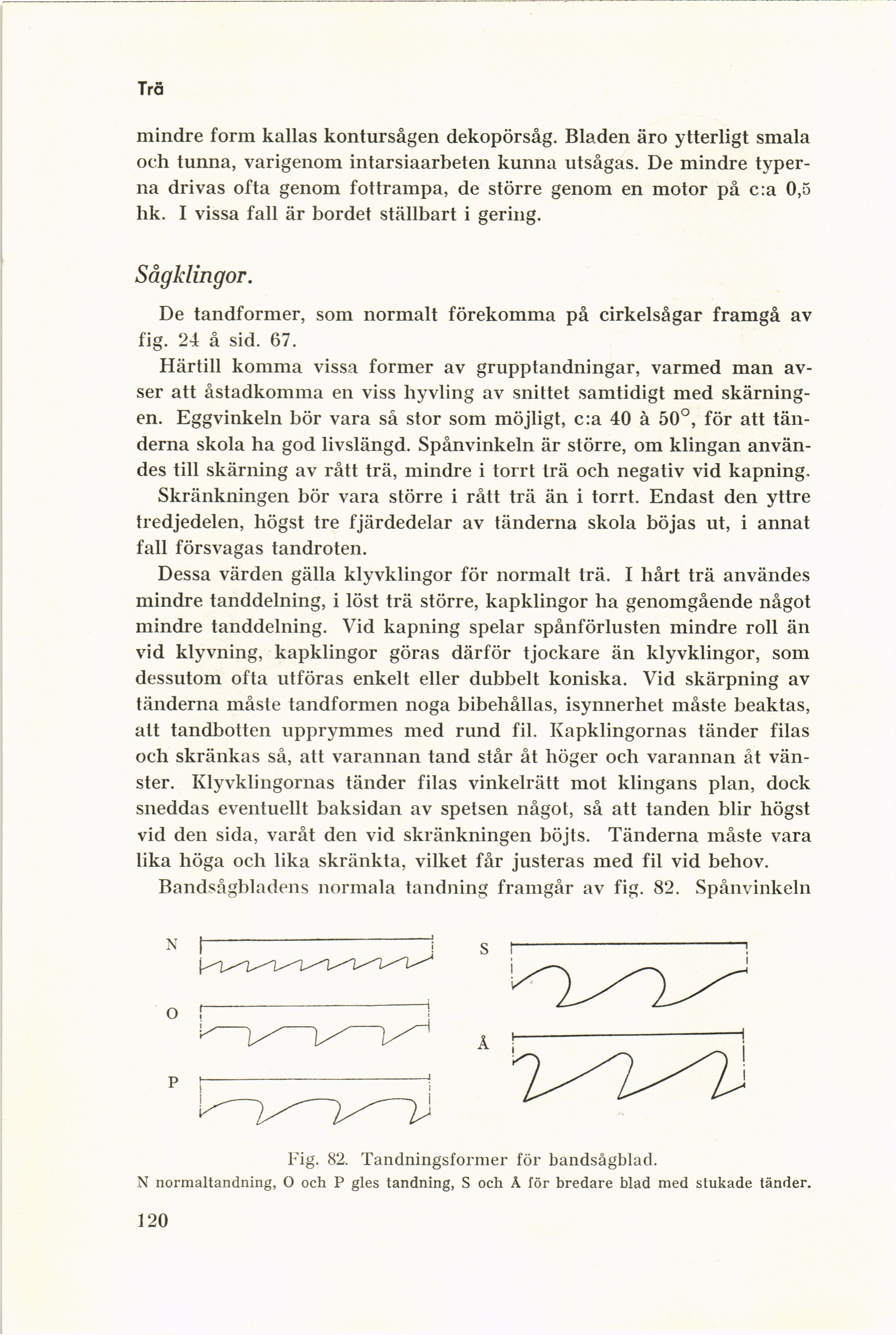

Trä
mindre form kallas kontursågen dekopörsåg. Bladen äro ytterligt smala
och tunna, varigenom intarsiaarheten kunna utsågas. De mindre
typerna drivas ofta genom fottrampa, de större genom en motor på c:a 0,5
hk. I vissa fall är bordet ställbart i gering.
Sågklingor.
De tandformer, som normalt förekomma på cirkelsågar framgå av
fig. 24 å sid. 67.
Härtill komma vissa former av grupptandningar, varmed man
avser att åstadkomma en viss hyvling av snittet samtidigt med
skärningen. Eggvinkeln bör vara så stor som möjligt, c:a 40 å 50°, för att
tänderna skola ha god livslängd. Spånvinkeln är större, om klingan
användes till skärning av rått trä, mindre i torrt trä och negativ vid kapning.
Skränkningen bör vara större i rått trä än i torrt. Endast den yttre
tredjedelen, högst tre fjärdedelar av tänderna skola böjas ut, i annat
fall försvagas tandroten.
Dessa värden gälla klyvklingor för normalt trä. I hårt trä användes
mindre tanddelning, i löst trä större, kapklingor ha genomgående något
mindre tanddelning. Vid kapning spelar spånförlusten mindre roll än
vid klyvning, kapklingor göras därför tjockare än klyvklingor, som
dessutom ofta utföras enkelt eller dubbelt koniska. Vid skärpning av
tänderna måste tandformen noga bibehållas, isynnerhet måste beaktas,
att tandbotten upprymmes med rund fil. Kapklingornas tänder filas
och skränkas så, att varannan tand står åt höger och varannan åt
vänster. Klyvklingornas tänder filas vinkelrätt mot klingans plan, dock
sneddas eventuellt baksidan av spetsen något, så att tanden blir högst
vid den sida, varåt den vid skränkningen böjts. Tänderna måste vara
lika höga och lika skränkta, vilket får justeras med fil vid behov.
Bandsågbladens normala tandning framgår av fig. 82. Spånvinkeln
Fig. 82. Tandningsformer för bandsågblad.
N normaltandning, O och P gles tandning, S och Å för bredare blad med stukade tänder.
120
