Trä
väl papper som duk tillverkas i olika tjocklekar och styvhet, som få
väljas alltefter maskintyp, föremålets form och slipningens karaktär.
Utöver ovan upptagna maskiner tillverkas för mindre snickerier
olika kombinationsmaskiner, t. ex. cirkelsåg, fräs och långhålsborr
etc. i en maskin, och för industrier specialmaskiner, så t. ex. för
parkett- och lådbrädestillverkning.

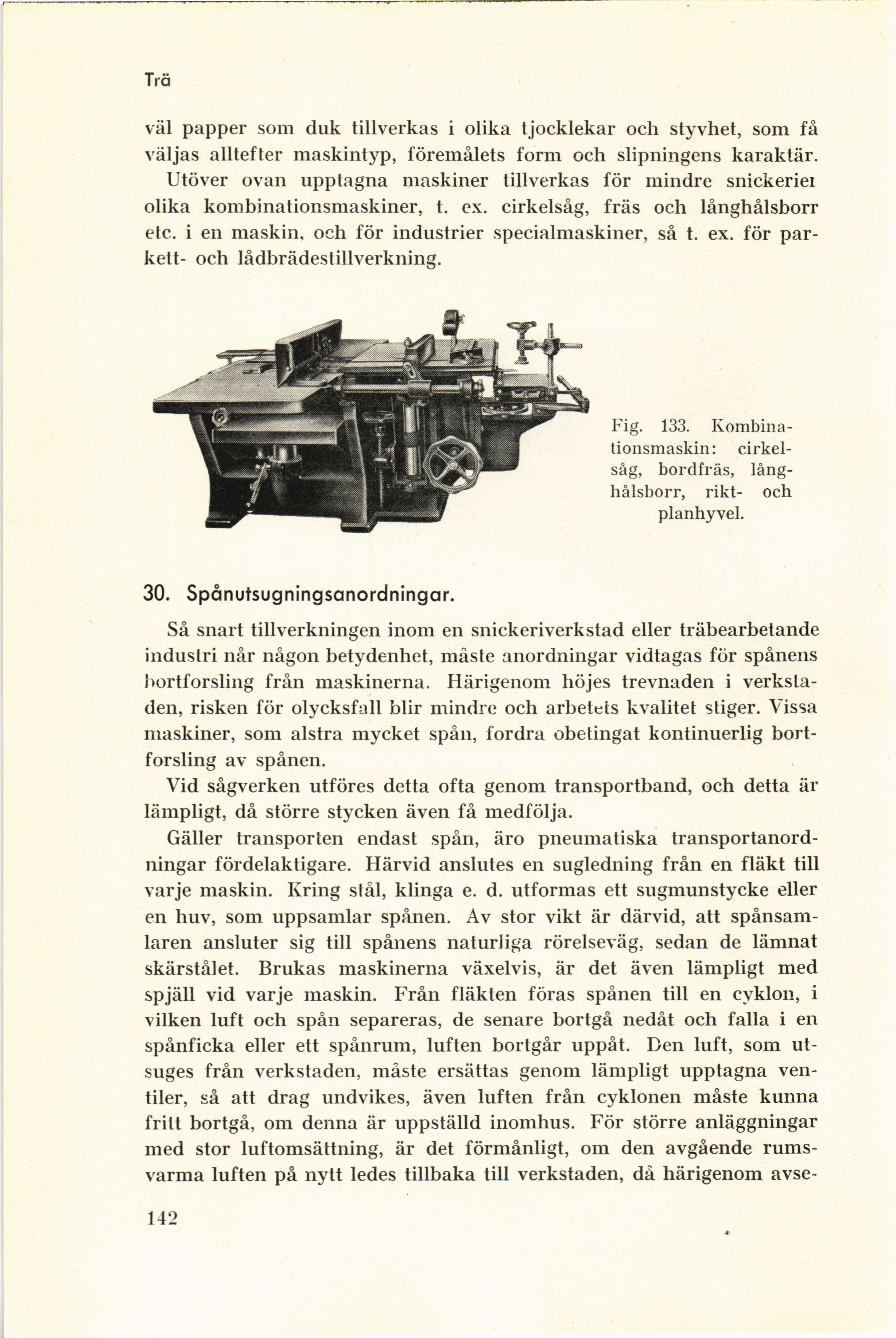

Fig. 133.
Kombina-tionsmaskin: cirkelsåg, bordfräs,
långhålsborr, rikt- och
planhyvel.
30. Spånutsugningsanordningar.
Så snart tillverkningen inom en snickeriverkstad eller träbearbetande
industri når någon betydenhet, måste anordningar vidtagas för spånens
bortforsling från maskinerna. Härigenom höjes trevnaden i
verkstaden, risken för olycksfall blir mindre och arbetets kvalitet stiger. Vissa
maskiner, som alstra mycket spån, fordra obetingat kontinuerlig
bortforsling av spånen.
Vid sågverken utföres detta ofta genom transportband, och detta är
lämpligt, då större stycken även få medfölja.
Gäller transporten endast spån, äro pneumatiska
transportanordningar fördelaktigare. Härvid anslutes en sugledning från en fläkt till
varje maskin. Kring stål, klinga e. d. utformas ett sugmunstycke eller
en huv, som uppsamlar spånen. Av stor vikt är därvid, att
spånsam-laren ansluter sig till spånens naturliga rörelseväg, sedan de lämnat
skärstålet. Brukas maskinerna växelvis, är det även lämpligt med
spjäll vid varje maskin. Från fläkten föras spånen till en cyklon, i
vilken luft och spån separeras, de senare bortgå nedåt och falla i en
spånficka eller ett spånrum, luften bortgår uppåt. Den luft, som
ut-suges från verkstaden, måste ersättas genom lämpligt upptagna
ventiler, så att drag undvikes, även luften från cyklonen måste kunna
fritt bortgå, om denna är uppställd inomhus. För större anläggningar
med stor luftomsättning, är det förmånligt, om den avgående
rums-varma luften på nytt ledes tillbaka till verkstaden, då härigenom avse-
142
