Sammanfogningsarbeten
a. Spånt och not.
b. Dubbel not och
lös fjäder.
d. Falsfog.
f. Stumfog med
fyrkanttapp.
e. Stumfog med
rund tapp.
h. Rak hakförbindning.
g. Sned hakförbindning.
i. Förbindning med sneda kilar. k. Förbindning med raka kilar.

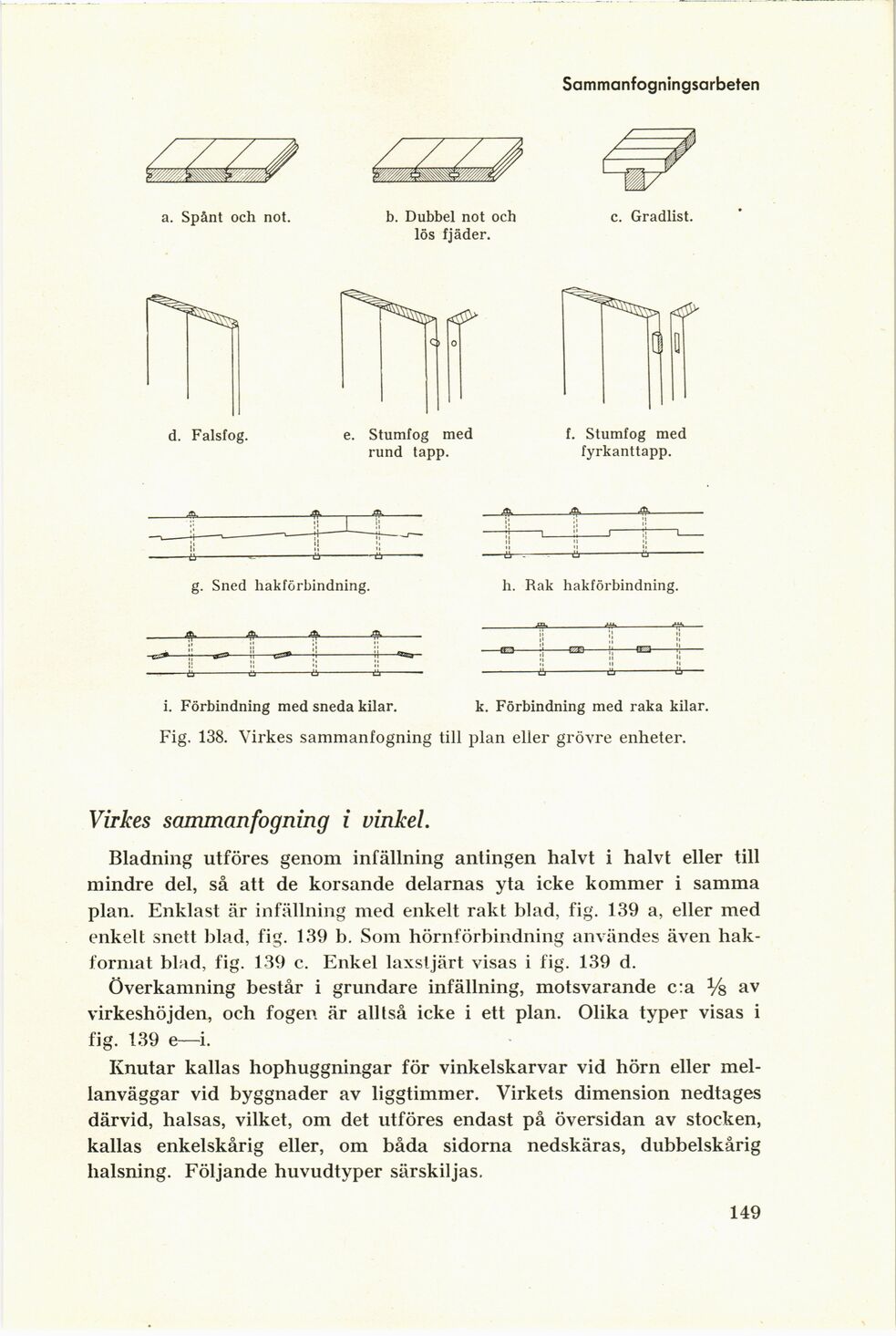

Fig. 138. Virkes sammanfogning till plan eller grövre enheter.
Virkes sammanfogning i vinkel.
Bladning utföres genom infällning antingen halvt i halvt eller till
mindre del, så att de korsande delarnas yta icke kommer i samma
plan. Enklast är infällning med enkelt rakt blad, fig. 139 a, eller med
enkelt snett blad, fig. 139 b. Som hörnförbindning användes även
hak-format blad, fig. 139 c. Enkel laxstjärt visas i fig. 139 d.
Överkamning består i grundare infällning, motsvarande c:a % av
virkeshöjden, och fogen är alltså icke i ett plan. Olika typer visas i
fig. 139 e—i.
Knutar kallas hophuggningar för vinkelskarvar vid hörn eller
mellanväggar vid byggnader av liggtimmer. Virkets dimension nedtages
därvid, halsas, vilket, om det utföres endast på översidan av stocken,
kallas enkelskårig eller, om båda sidorna nedskäras, dubbelskårig
hälsning. Följande huvudtyper särskiljas.
149
c. Gradlist.
