Byggnadens uppförande
på järnbalkarnas underflänsar, därefter påföres fyllning och slutligen
lägges en övre golvplatta på denna fyllning, se fig. 219 F. Denna
bjälk-lagstyp är utomordentligt ljudisolerande.

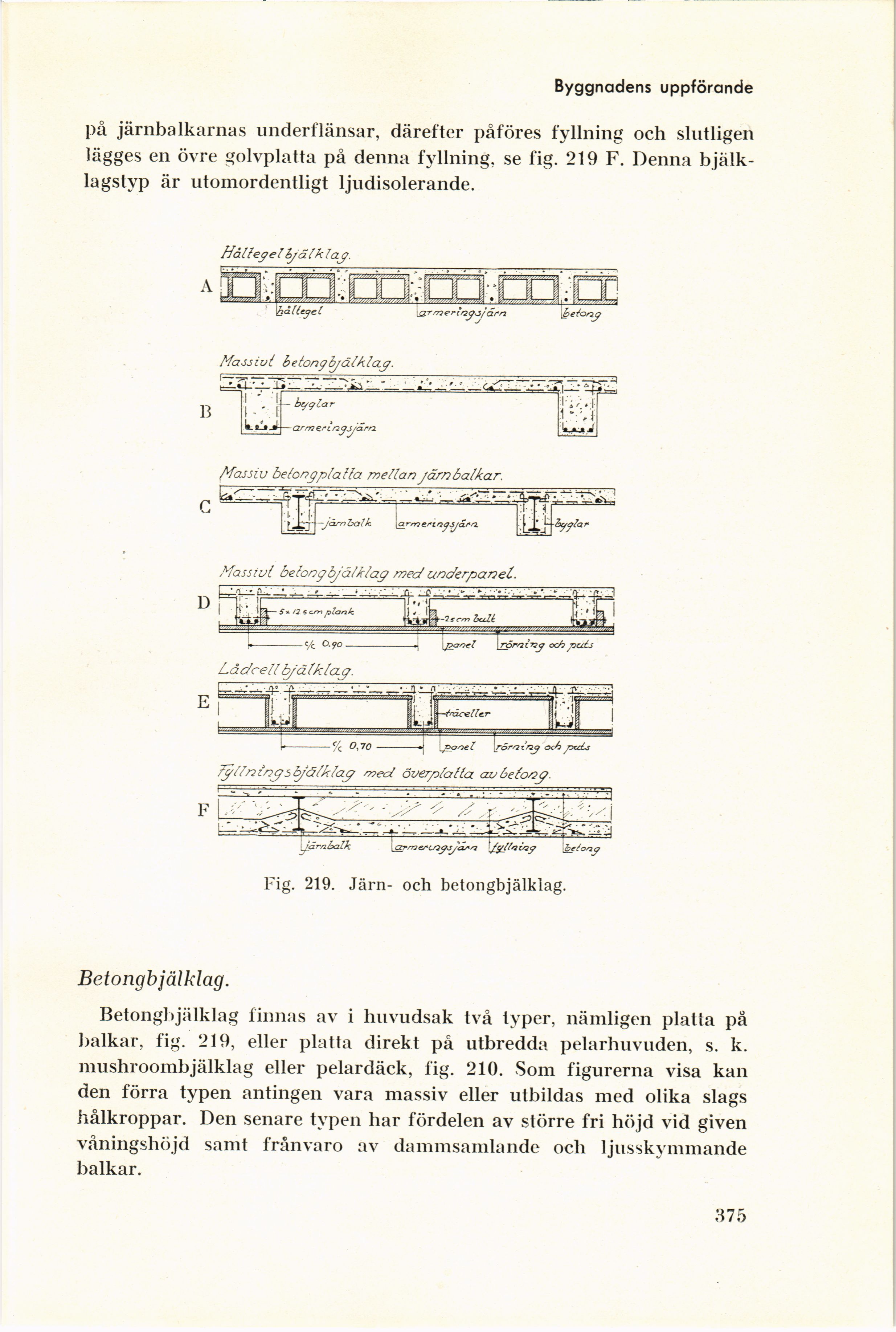

Fig. 219. Järn- och betongbjälklag.
Betongbjälklag.
Betongbjälklag finnas av i huvudsak två typer, nämligen platta på
balkar, fig. 219, eller platta direkt på utbredda pelarhuvuden, s. k.
mushroombjälklag eller pelardäck, fig. 210. Som figurerna visa kan
den förra typen antingen vara massiv eller utbildas med olika slags
hålkroppar. Den senare typen har fördelen av större fri höjd vid given
våningshöjd samt frånvaro av dammsamlande och ljusskymmande
balkar.
375
