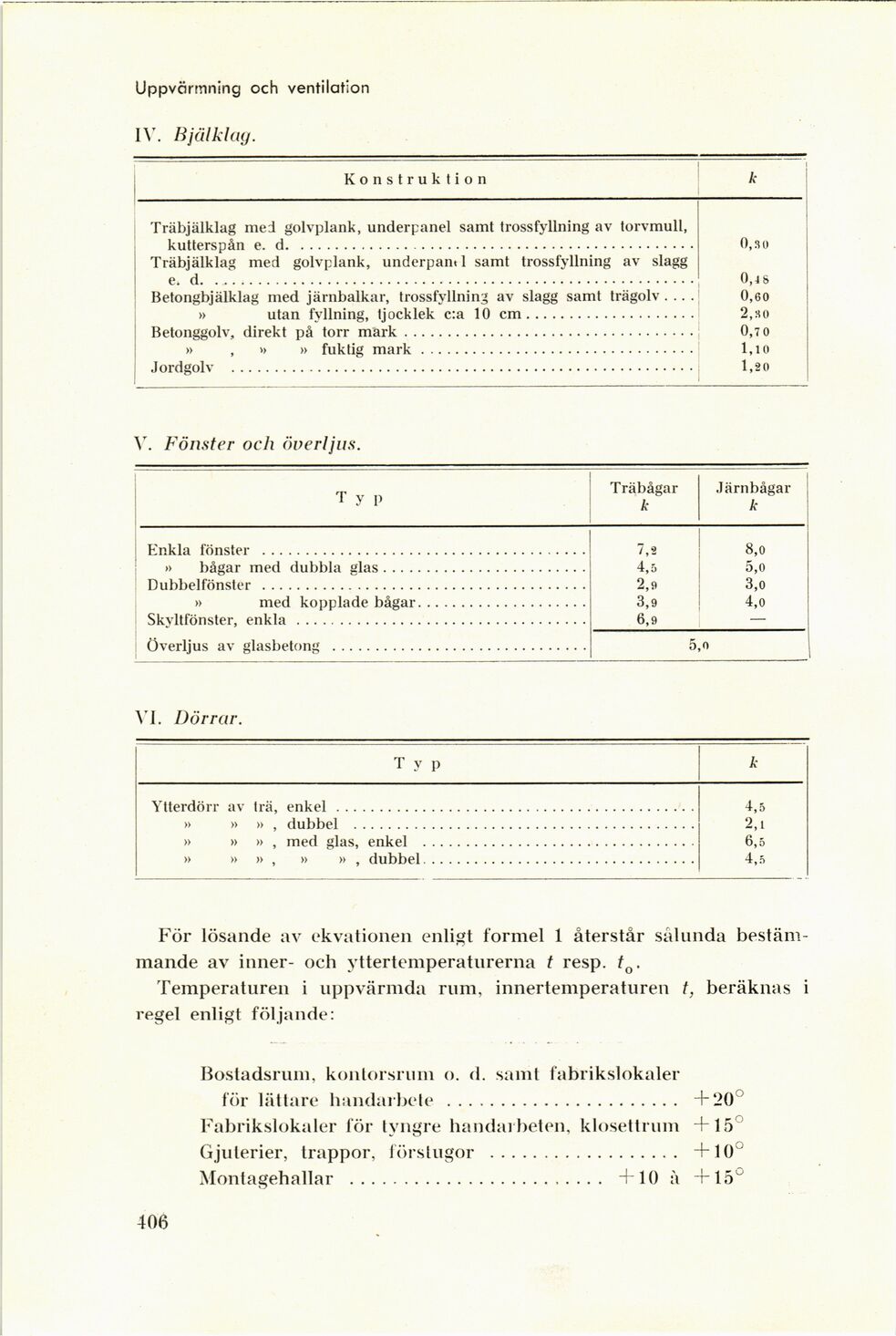

Uppvärmning och ventilation
IV. Bjälklag.
Konstruktion k
Träbjälklag med golvplank, underpanel samt trossfyllning av torvmull,
kutterspån e. d..................................................... 0,3o
Träbjälklag med golvplank, underpant 1 samt trossfyllning av slagg
e. d................................................................ 0,48
Betongbjälklag med järnbalkar, trossfyllning av slagg samt trägolv .... 0,60
» utan fyllning, tjocklek c:a 10 cm......................... 2,30
Betonggolv, direkt på torr mark....................................... 0,7 o
» , » » fuktig mark......................................... 1,10
Jordgolv ............................................................| 1,20
V. Fönster och överljus.
t y p T räbågar k Järnbågar k
Enkla fönstei- ............................................... 7,2 8,o
» bågar med dubbla glas.............................. 4,5 5,o
Dubbelfönster ................................................ 2,9 3,o
» med kopplade bågar........................................... 3,9 4,o
Skyltfönster, enkla ...........................................6,9—
Överljus av glasbetong .................................. 5,o
VI. Dörrar.
T y p k
Ytterdörr av trä, enkel 4,5
» » » , dubbel 2,1
» » » , med glas, enkel 6,5
» » » , » » , dubbel 4,5
För lösande av ekvationen enligt formel 1 återstår sålunda
bestämmande av inner- och yttertemperaturerna t resp. to.
Temperaturen i uppvärmda rum, innertemperaturen t, beräknas i
regel enligt följande:
Bostadsrum, kontorsrum o. d. samt fabrikslokaler
för lättare handarbete ............................ + 20
Fabrikslokaler för tyngre handarbeten, klosettrum +15
Gjuterier, trappor, förstugor .......................... +10°
Montagehallar ..................................... +10 a :15“
406
