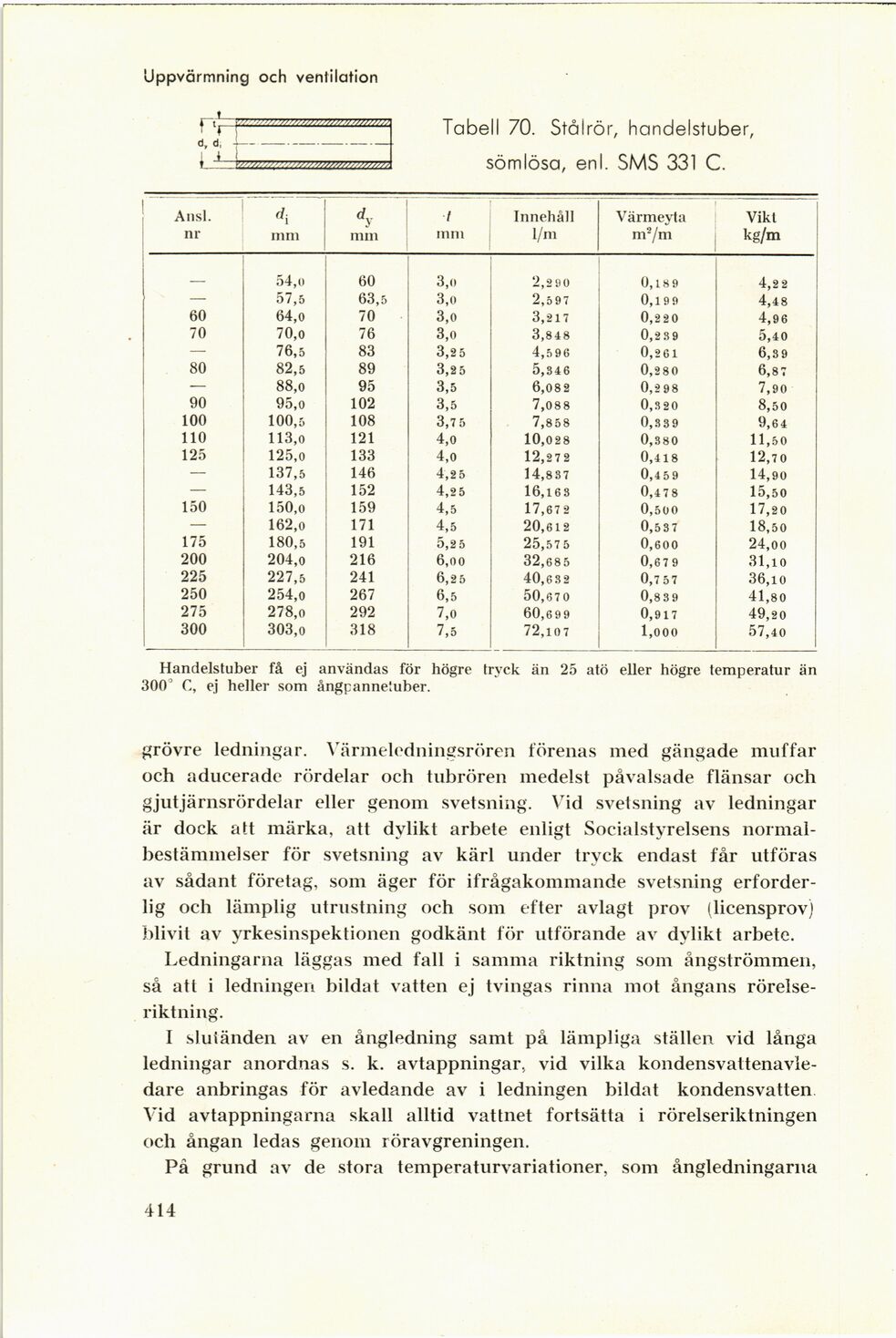

Full resolution (JPEG) - On this page / på denna sida - Uppvärmning och ventilation, av Tage Sundstedt - Värmeledningssystem - 134. Högtrycksånganläggningar
<< prev. page << föreg. sida << >> nästa sida >> next page >>
Below is the raw OCR text
from the above scanned image.
Do you see an error? Proofread the page now!
Här nedan syns maskintolkade texten från faksimilbilden ovan.
Ser du något fel? Korrekturläs sidan nu!
This page has never been proofread. / Denna sida har aldrig korrekturlästs.
Uppvärmning och ventilation
Tabell 70. Stålrör, handelstuber,
sömlösa, enl. SMS 331 C.
Ansl. nr di mm dy mm t mm Innehåll 1/m Värmeyta m2/m Vikt kg/m
— 54,o 60 3,o 2,2 90 0,18 9 4,22
— 57,5 63,5 3,o 2,597 0,19 9 4,48
60 64,0 70 3,0 3,217 0,220 4,96
70 7O,o 76 3,0 3,848 0,239 5,40
— 76,5 83 3,2 5 4,596 0,261 6,39
80 82,5 89 3,25 5,346 0,280 6,87
88,o 95 3,5 6,082 0,298 7,90
90 95,o 102 3,5 7,088 0,320 8,50
100 100,5 108 3,75 7,858 0,33 9 9,64
110 113,o 121 4,o 10,028 0,380 11,50
125 125,o 133 4,o 12,272 0,418 12,70
— 137,5 146 4,2 5 14,837 0,459 14,90
— 143,5 152 4,25 16,163 0,4 7 8 15,50
150 15O,o 159 4,5 17,67 2 0,500 17,20
— 162,o 171 4,5 20,612 0,537 18,50
175 180,5 191 5,25 25,575 0,600 24,00
200 2O4,o 216 6,00 32,685 0,679 31,10
225 227,5 241 6,2 5 40,6 3 2 0,757 36,io
250 254,o 267 6,5 50,670 0,839 41,80
275 278,o 292 7,0 60,699 0,917 49,20
300 3O3,o 318 7,5 72,107 1,000 57,40
Handelstuber få ej användas för högre tryck än 25 atö eller högre temperatur än
300 C, ej heller som ångpannetuber.
grövre ledningar. Värmeledningsrören förenas med gängade muffar
och aducerade rördelar och tubrören medelst påvalsade flänsar och
gjutjärnsrördelar eller genom svetsning. Vid svetsning av ledningar
är dock att märka, att dylikt arbete enligt Socialstyrelsens
normal-bestämmelser för svetsning av kärl under tryck endast får utföras
av sådant företag, som äger för ifrågakommande svetsning
erforderlig och lämplig utrustning och som efter avlagt prov (licensprov)
blivit av yrkesinspektionen godkänt för utförande av dylikt arbete.
Ledningarna läggas med fall i samma riktning som ångströmmen,
så att i ledningen bildat vatten ej tvingas rinna mot ångans
rörelseriktning.
I slutänden av en ångledning samt på lämpliga ställen vid långa
ledningar anordnas s. k. avtappningar, vid vilka
kondensvattenavle-dare anbringas för avledande av i ledningen bildat kondensvatten
Vid avtappningarna skall alltid vattnet fortsätta i rörelseriktningen
och ångan ledas genom röravgreningen.
På grund av de stora temperaturvariationer, som ångledningarna
414
