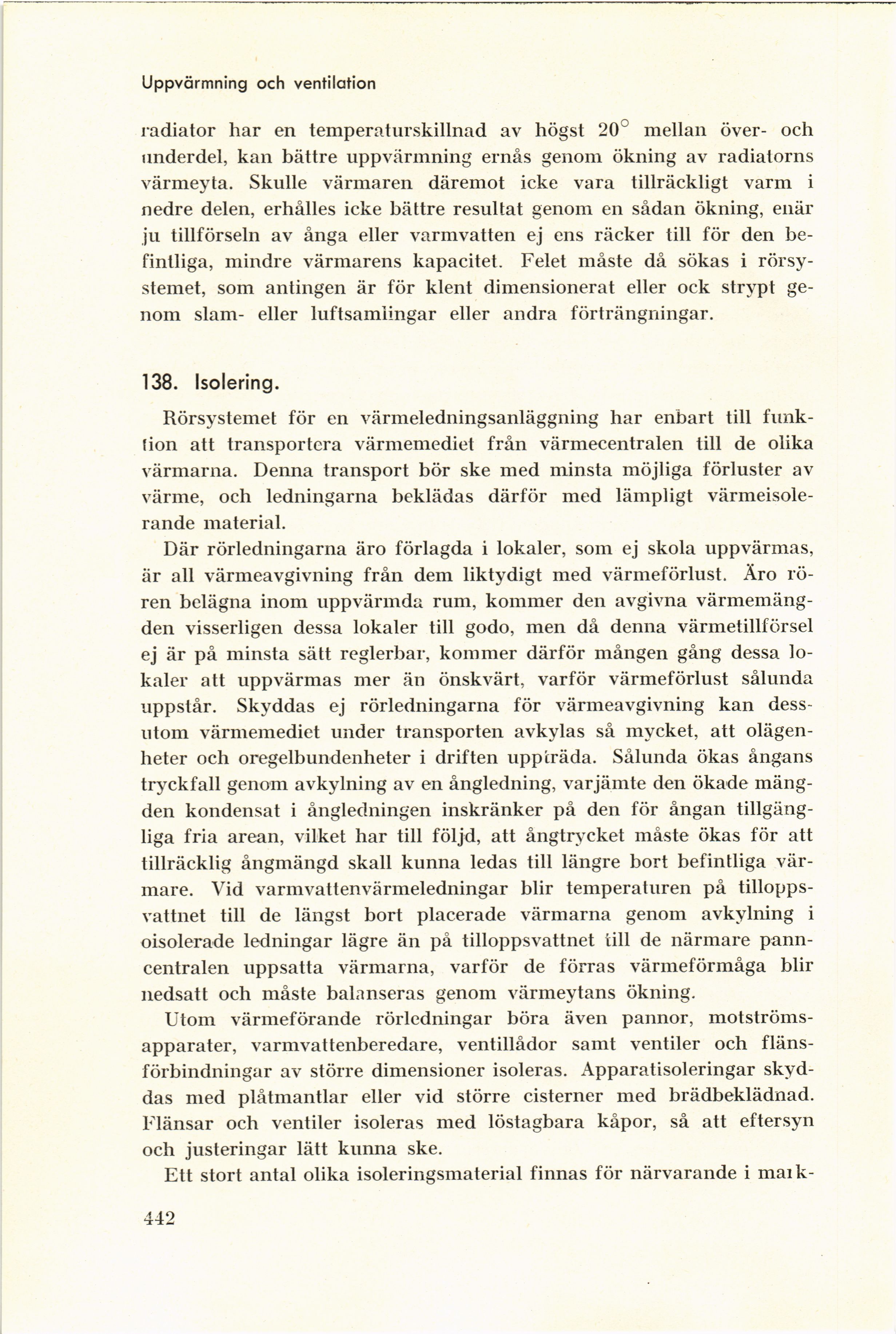

Full resolution (JPEG) - On this page / på denna sida - Uppvärmning och ventilation, av Tage Sundstedt - Värmeledningssystem - 137. Rörledningars dimensioner - 138. Isolering
<< prev. page << föreg. sida << >> nästa sida >> next page >>
Below is the raw OCR text
from the above scanned image.
Do you see an error? Proofread the page now!
Här nedan syns maskintolkade texten från faksimilbilden ovan.
Ser du något fel? Korrekturläs sidan nu!
This page has never been proofread. / Denna sida har aldrig korrekturlästs.
Uppvärmning och ventilation
radiator har en temperaturskillnad av högst 20 mellan över- och
underdel, kan bättre uppvärmning ernås genom ökning av radiatorns
värmeyta. Skulle värmaren däremot icke vara tillräckligt varm i
nedre delen, erhålles icke bättre resultat genom en sådan ökning, enär
ju tillförseln av ånga eller varmvatten ej ens räcker till för den
befintliga, mindre värmarens kapacitet. Felet måste då sökas i
rörsystemet, som antingen är för klent dimensionerat eller ock strypt
genom slam- eller luftsamlingar eller andra förträngningar.
138. Isolering.
Rörsystemet för en värmeledningsanläggning har enbart till
funktion att transportera värmemediet från värmecentralen till de olika
värmarna. Denna transport bör ske med minsta möjliga förluster av
värme, och ledningarna beklädas därför med lämpligt
värmeisole-rande material.
Där rörledningarna äro förlagda i lokaler, som ej skola uppvärmas,
är all värmeavgivning från dem liktydigt med värmeförlust. Äro
rören belägna inom uppvärmda rum, kommer den avgivna
värmemängden visserligen dessa lokaler till godo, men då denna värmetillförsel
ej är på minsta sätt reglerbar, kommer därför mången gång dessa
lokaler att uppvärmas mer än önskvärt, varför värmeförlust sålunda
uppstår. Skyddas ej rörledningarna för värmeavgivning kan
dessutom värmemediet under transporten avkylas så mycket, att
olägenheter och oregelbundenheter i driften uppträda. Sålunda ökas ångans
tryckfall genom avkylning av en ångledning, varjämte den ökade
mängden kondensat i ångledningen inskränker på den för ångan
tillgängliga fria arean, vilket har till följd, att ångtrycket måste ökas för att
tillräcklig ångmängd skall kunna ledas till längre bort befintliga
vär-mare. Vid varmvattenvärmeledningar blir temperaturen på
tillopps-vattnet till de längst bort placerade värmarna genom avkylning i
oisolerade ledningar lägre än på tilloppsvattnet till de närmare
panncentralen uppsatta värmarna, varför de förras värmeförmåga blir
nedsatt och måste balanseras genom värmeytans ökning.
Utom värmeförande rörledningar böra även pannor,
motströms-apparater, varmvattenberedare, ventillådor samt ventiler och
fläns-förbindningar av större dimensioner isoleras. Apparatisoleringar
skyddas med plåtmantlar eller vid större cisterner med brädbeklädnad.
Flänsar och ventiler isoleras med löstagbara kåpor, så att eftersyn
och justeringar lätt kunna ske.
Ett stort antal olika isoleringsmaterial finnas för närvarande i maik-
442
