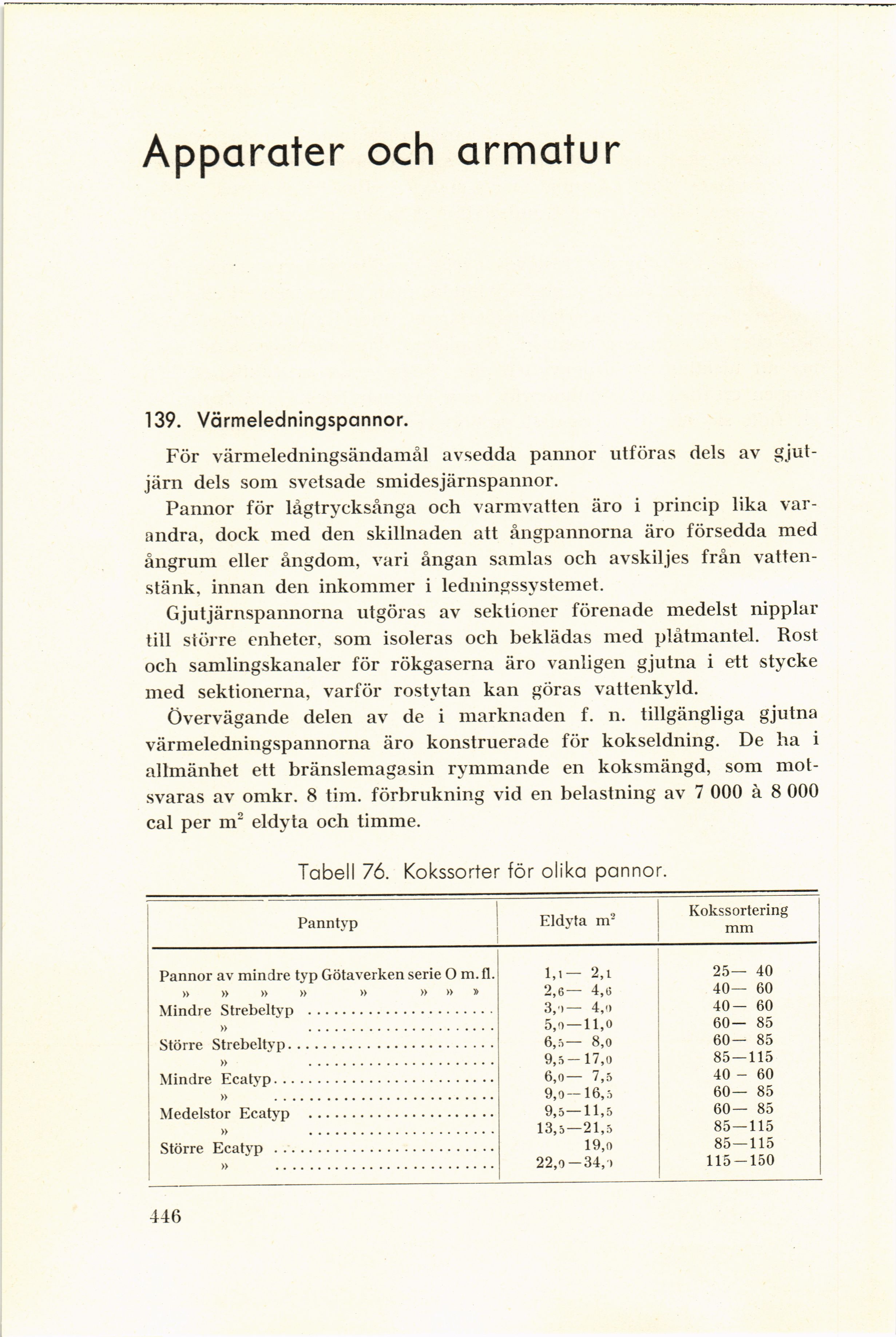

Apparater och armatur
139. Värmeledningspannor.
För värmeledningsändamål avsedda pannor utföras dels av
gjutjärn dels som svetsade smidesjärnspannor.
Pannor för lågtrycksånga och varmvatten äro i princip lika
varandra, dock med den skillnaden att ångpannorna äro försedda med
ångrum eller ångdom, vari ångan samlas och avskiljes från
vattenstänk, innan den inkommer i ledningssystemet.
Gjutjärnspannorna utgöras av sektioner förenade medelst nipplar
till större enheter, som isoleras och beklädas med plåtmantel. Rost
och samlingskanaler för rökgaserna äro vanligen gjutna i ett stycke
med sektionerna, varför rostytan kan göras vattenkyld.
Övervägande delen av de i marknaden f. n. tillgängliga gjutna
värmeledningspannorna äro konstruerade för kokseldning. De ha i
allmänhet ett bränslemagasin rymmande en koksmängd, som
motsvaras av omkr. 8 tim. förbrukning vid en belastning av 7 000 ä 8 000
cal per m2 eldyta och timme.
Tabell 76. Kokssorter för olika pannor.
Panntyp Eldyta m2 Kokssortering mm
Pannor av mindre typ Götaverken serie O m. fl. l,i— 2,1 25— 40
» » » » » » » » 2,6— 4,6 40— 60
Mindre Strebeltyp 3,’)— 4,o 40— 60
» 5,9 — 11,0 60— 85
Större Strebeltyp 6,5— 8,o 60— 85
» 9,5-17,0 85 — 115
Mindre Fcatvp 6,o— 7,5 40 - 60
» 9,0—16,5 60— 85
Medelstor Ecatyp 9,5—11,5 60— 85
» 13’5—21,5 85—115
Större Ecatyp 19,0 85—115
» 22,0-34,) 115-150
446
