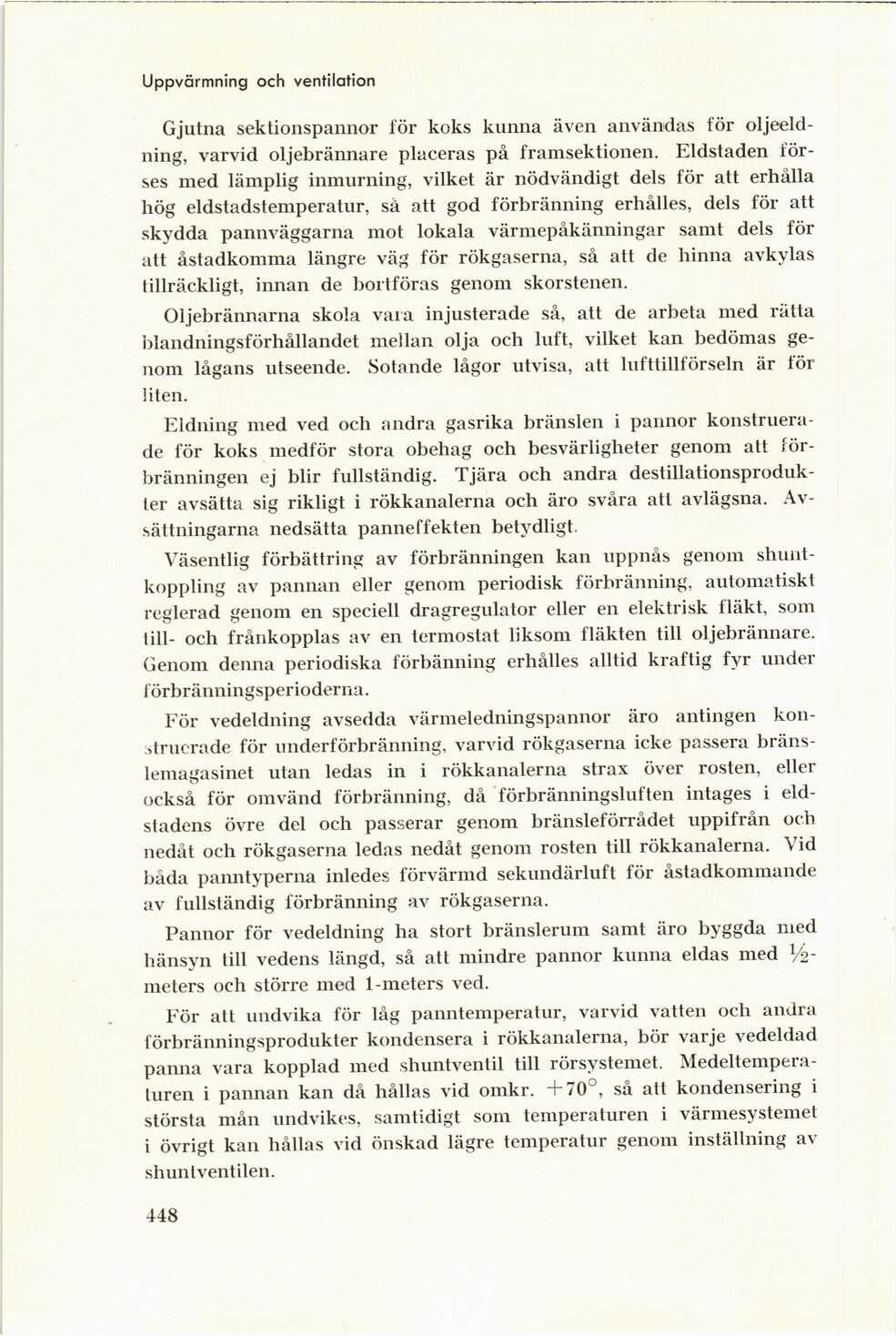

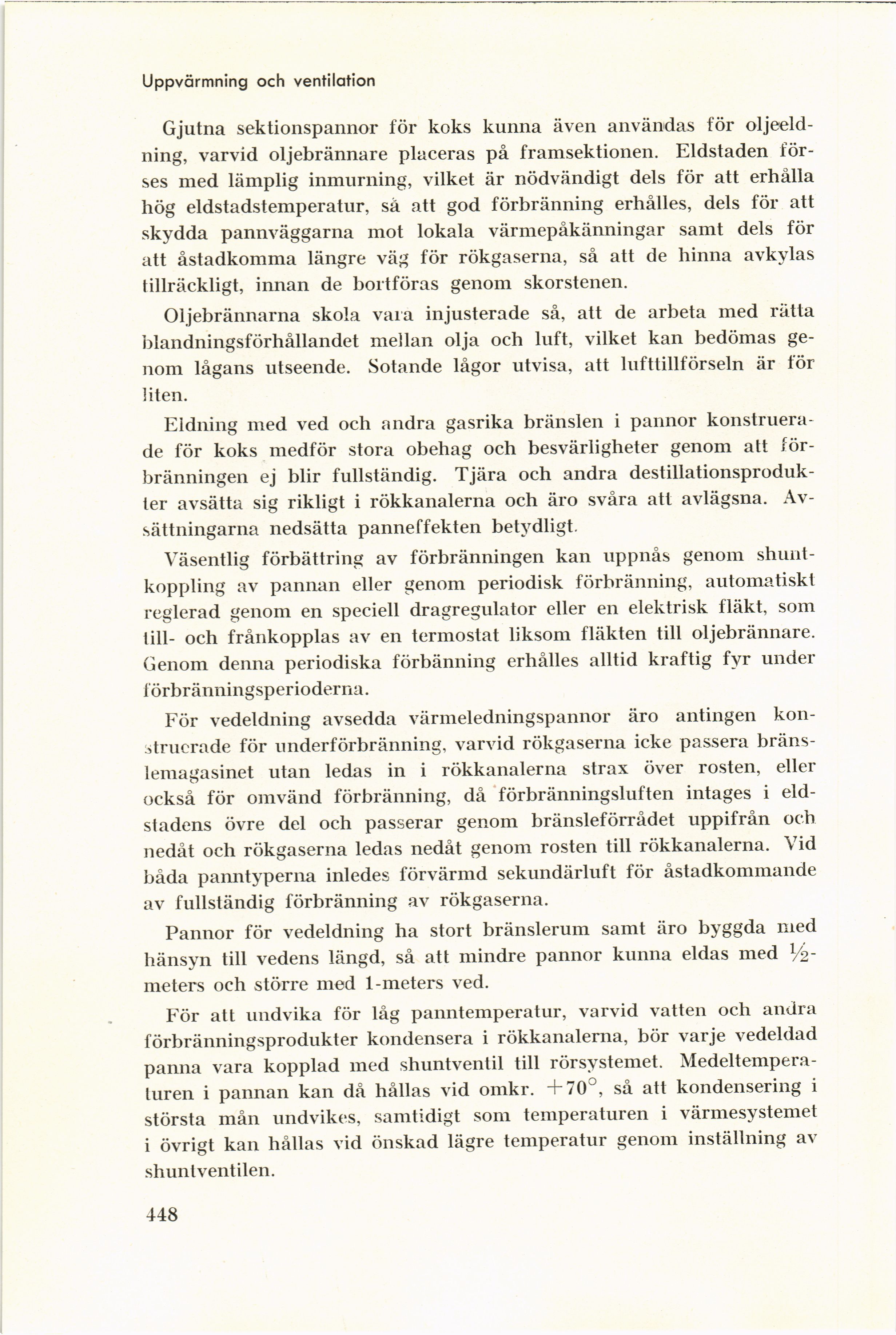

Uppvärmning och ventilation
Gjutna sektionspannor för koks kunna även användas för
oljeeldning, varvid oljebrännare placeras på framsektionen. Eldstaden
förses med lämplig inmurning, vilket är nödvändigt dels för att erhålla
hög eldstadstemperatur, så att god förbränning erhålles, dels för att
skydda pannväggarna mot lokala värmepåkänningar samt dels för
att åstadkomma längre väg för rökgaserna, så att de hinna avkylas
tillräckligt, innan de bortföras genom skorstenen.
Oljebrännarna skola vara injusterade så, att de arbeta med rätta
blandningsförhållandet mellan olja och luft, vilket kan bedömas
genom lågans utseende. Sotande lågor utvisa, att lufttillförseln är för
liten.
Eldning med ved och andra gasrika bränslen i pannor
konstruerade för koks medför stora obehag och besvärligheter genom att
förbränningen ej blir fullständig. Tjära och andra
destillationsprodukter avsätta sig rikligt i rökkanalerna och äro svåra att avlägsna.
Avsättningarna nedsätta panneffekten betydligt.
Väsentlig förbättring av förbränningen kan uppnås genom
shunt-koppling av pannan eller genom periodisk förbränning, automatiskt
reglerad genom en speciell dragregulator eller en elektrisk fläkt, som
till- och frånkopplas av en termostat liksom fläkten till oljebrännare.
Genom denna periodiska förbänning erhålles alltid kraftig fyr under
förbränningsperioderna.
För vedeldning avsedda värmeledningspannor äro antingen
konstruerade för underförbränning, varvid rökgaserna icke passera
bränslemagasinet utan ledas in i rökkanalerna strax över rosten, eller
också för omvänd förbränning, då förbränningsluften intages i
eldstadens övre del och passerar genom bränsleförrådet uppifrån och
nedåt och rökgaserna ledas nedåt genom rosten till rökkanalerna. Vid
båda panntyperna inledes förvärmd sekundärluft för åstadkommande
av fullständig förbränning av rökgaserna.
Pannor för vedeldning ha stort bränslerum samt äro byggda med
hänsyn till vedens längd, så att mindre pannor kunna eldas med
^2-meters och större med 1-meters ved.
För att undvika för låg panntemperatur, varvid vatten och andra
förbränningsprodukter kondensera i rökkanalerna, bör varje vedeldad
panna vara kopplad med shuntventil till rörsystemet.
Medeltemperaturen i pannan kan då hållas vid omkr. +70°, så att kondensering i
största mån undvikes, samtidigt som temperaturen i värmesystemet
i övrigt kan hållas vid önskad lägre temperatur genom inställning av
shuntventilen.
448
