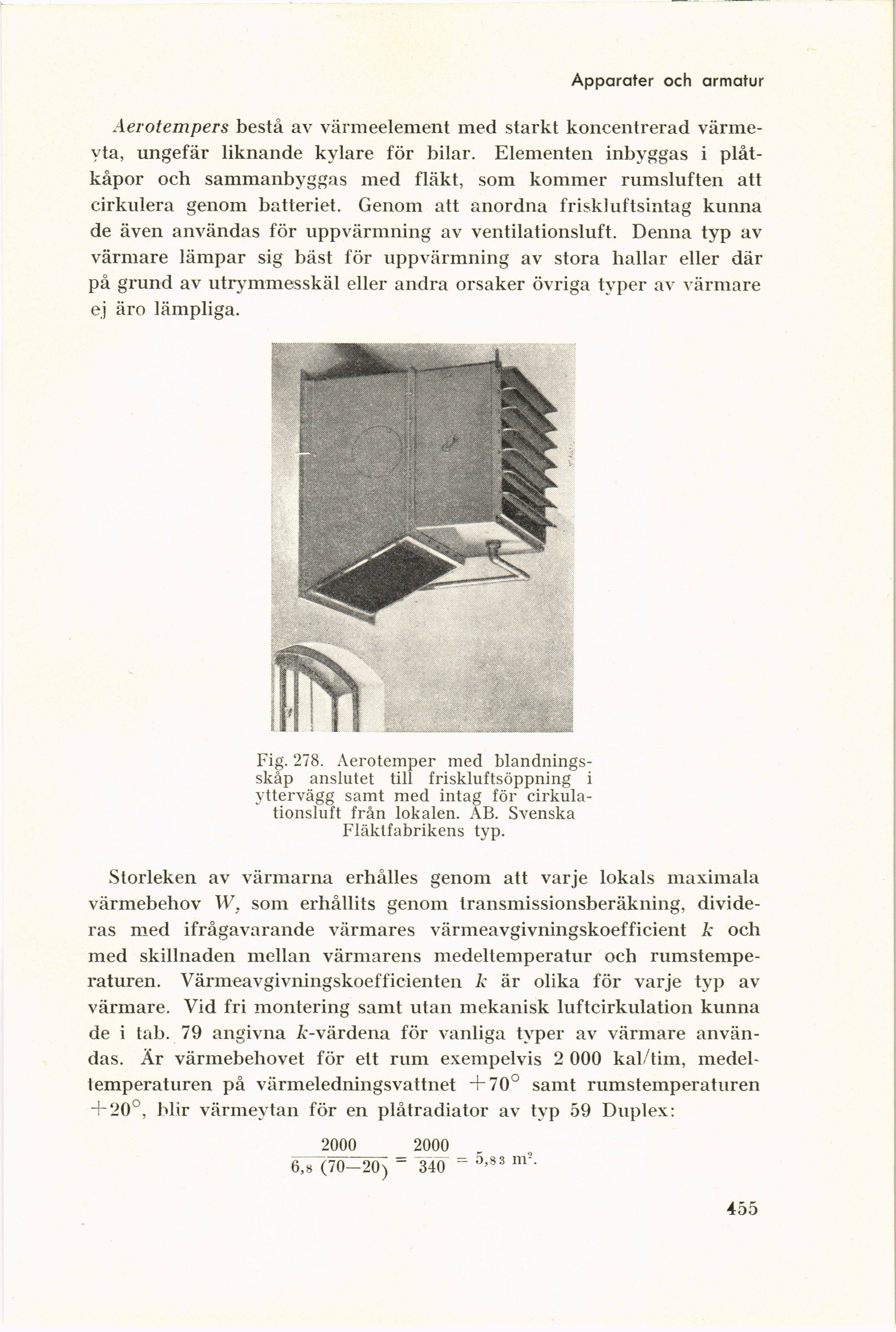

Apparater och armatur
Aerotempers bestå av värmeelement med starkt koncentrerad
värmeyta, ungefär liknande kylare för bilar. Elementen inbyggas i
plåtkåpor och sammanbyggas med fläkt, som kommer rumsluften att
cirkulera genom batteriet. Genom att anordna frisk] uftsintag kunna
de även användas för uppvärmning av ventilationsluft. Denna typ av
värmare lämpar sig bäst för uppvärmning av stora hallar eller där
på grund av utrymmesskäl eller andra orsaker övriga typer av värmare
ej äro lämpliga.
Fig. 278. Aerotemper med
blandnings-skåp anslutet till friskluftsöppning i
yttervägg samt med intag för
cirkula-tionsluft från lokalen. AB. Svenska
Fläktfabrikens typ.
Storleken av värmarna erhålles genom att varje lokals maximala
värmebehov W, som erhållits genom transmissionsberäkning,
divideras med ifrågavarande värmares värmeavgivningskoefficient k och
med skillnaden mellan värmarens medeltemperatur och
rumstemperaturen. Värmeavgivningskoefficienten k är olika för varje typ av
värmare. Vid fri montering samt utan mekanisk luftcirkulation kunna
de i tab. 79 angivna k-värdena för vanliga typer av värmare
användas. Är värmebehovet för ett rum exempelvis 2 000 kal/tim,
medeltemperaturen på värmeledningsvattnet +70° samt rumstemperaturen
+ 20°, blir värmeytan för en plåtradiator av typ 59 Duplex:
2000 _ 2000
6,8 (70-20) “ 340 = 5’
455
