Apparater och armatur

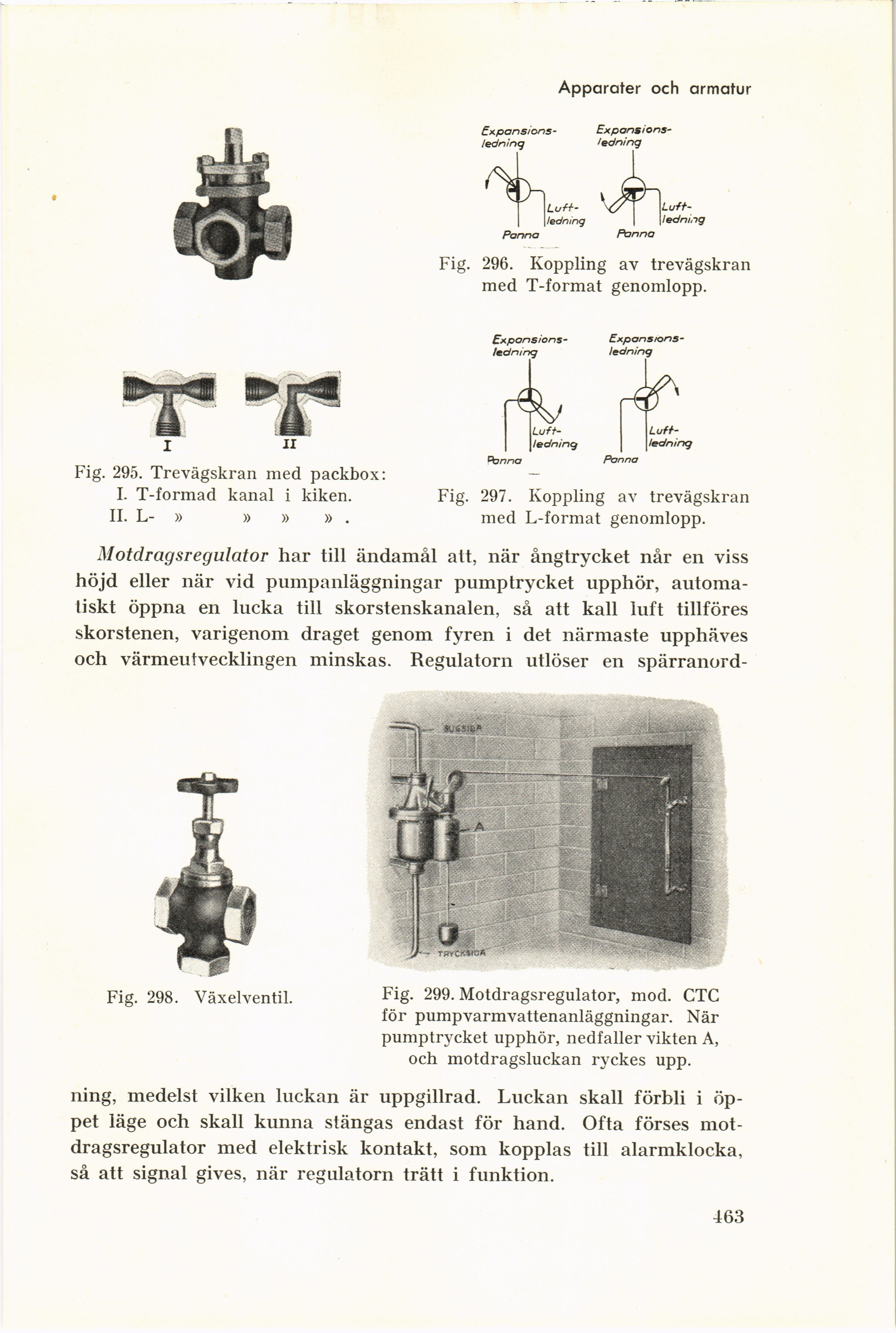

Fig. 296. Koppling av trevägskran
med T-format genomlopp.
Fig. 295. Trevägskran med packbox:
I. T-formad kanal i kiken.
II. L- » » » » .
Fig. 297. Koppling av trevägskran
med L-format genomlopp.
Motdragsregulator har till ändamål att, när ångtrycket når en viss
höjd eller när vid pumpanläggningar pumptrycket upphör,
automatiskt öppna en lucka till skorstenskanalen, så att kall luft tillföres
skorstenen, varigenom draget genom fyren i det närmaste upphäves
och värmeutvecklingen minskas. Regulatorn utlöser en
spärranord
Fig. 298. Växelventil.
Fig. 299. Motdragsregulator, mod. CTC
för pumpvarmvattenanläggningar. När
pumptrycket upphör, nedfaller vikten A,
och motdragsluckan ryckes upp.
ning, medelst vilken luckan är uppgillrad. Luckan skall förbli i
öppet läge och skall kunna stängas endast för hand. Ofta förses
motdragsregulator med elektrisk kontakt, som kopplas till alarmklocka,
så att signal gives, när regulatorn trätt i funktion.
463
