Uppvärmning och ventilation
vid övertryck vid undertryck

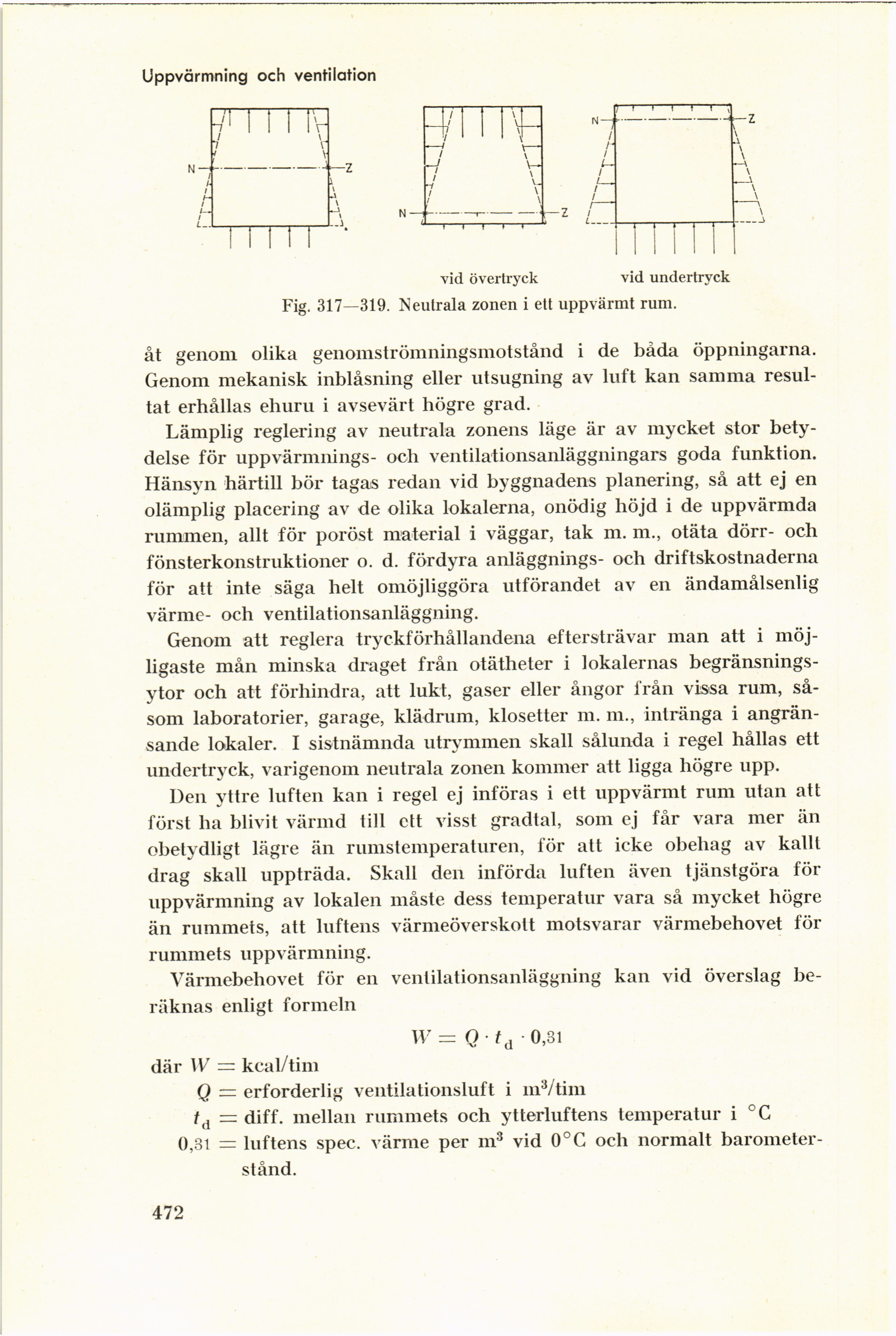

Fig. 317—319. Neutrala zonen i ett uppvärmt rum.
åt genom olika genomströmningsmotstånd i de båda öppningarna.
Genom mekanisk inblåsning eller utsugning av luft kan samma
resultat erhållas ehuru i avsevärt högre grad.
Lämplig reglering av neutrala zonens läge är av mycket stor
betydelse för uppvärmnings- och ventilationsanläggningars goda funktion.
Hänsyn härtill bör tagas redan vid byggnadens planering, så att ej en
olämplig placering av de olika lokalerna, onödig höjd i de uppvärmda
rummen, allt för poröst material i väggar, tak m. m., otäta dörr- och
fönsterkonstruktioner o. d. fördyra anläggnings- och driftskostnaderna
för att inte säga helt omöjliggöra utförandet av en ändamålsenlig
värme- och ventilationsanläggning.
Genom att reglera tryckförhållandena eftersträvar man att i
möjligaste mån minska draget från otätheter i lokalernas
begränsnings-ytor och att förhindra, att lukt, gaser eller ångor från vissa rum,
såsom laboratorier, garage, klädrum, klosetter m. m., intränga i
angränsande lokaler. I sistnämnda utrymmen skall sålunda i regel hållas ett
undertryck, varigenom neutrala zonen kommer att ligga högre upp.
Den yttre luften kan i regel ej införas i ett uppvärmt rum utan att
först ha blivit värmd till ett visst gradtal, som ej får vara mer än
obetydligt lägre än rumstemperaturen, för att icke obehag av kallt
drag skall uppträda. Skall den införda luften även tjänstgöra för
uppvärmning av lokalen måste dess temperatur vara så mycket högre
än rummets, att luftens värmeöverskott motsvarar värmebehovet för
rummets uppvärmning.
Värmebehovet för en ventilationsanläggning kan vid överslag
beräknas enligt formeln
W = Q td- 0,31
där IV = kcal/tim
Q = erforderlig ventila tionsluf t i m3/tim
td = diff. mellan rummets och ytterluftens temperatur i °G
0,31 = luftens spec. värme per m3 vid 0°G och normalt
barometerstånd.
472
