Ventilation
ningsöppning för bortförande av tunga förbränningsgaser och ångor
(t. ex. koldioxid samt bensin och andra oljeångor) bör vara placerad
på en höjd över golvet av högst 30 cm.
Det är av vikt att ventilationsanläggningen anordnas så, att icke
stillastående, av luftomsättningen oberörda partier uppkomma.
Sålunda böra vid större lokaler eller där förhållandena eljest göra det

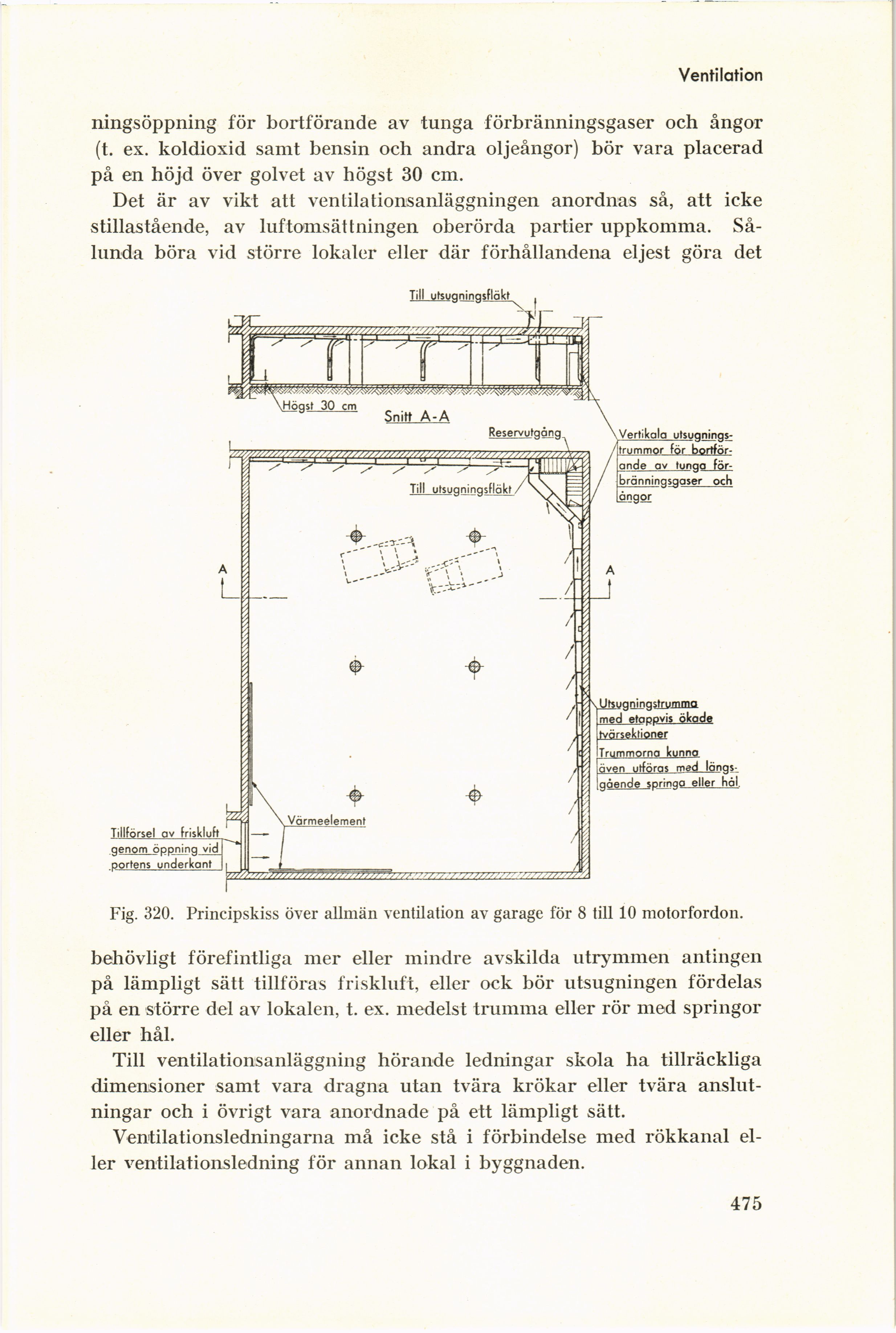

Fig. 320. Principskiss över allmän ventilation av garage för 8 till 10 motorfordon.
behövligt förefintliga mer eller mindre avskilda utrymmen antingen
på lämpligt sätt tillföras friskluft, eller ock bör utsugningen fördelas
på en större del av lokalen, t. ex. medelst trumma eller rör med springor
eller hål.
Till ventilationsanläggning hörande ledningar skola ha tillräckliga
dimensioner samt vara dragna utan tvära krökar eller tvära
anslutningar och i övrigt vara anordnade på ett lämpligt sätt.
Ventilationsledningarna må icke stå i förbindelse med rökkanal
eller ventilationsledning för annan lokal i byggnaden.
\Vertikcila
utsugnings-/ trummor för
bortförande av tungo
förbränningsgaser och
ångor
.Utsu g nin g strymma
med etappvis ökode
tvärsektioner
Trummorna kunna
även utföras med
längs-gående sprrnqo eller hål.
Tillförsel av friskluft
genom öppning vid
portens underkont
