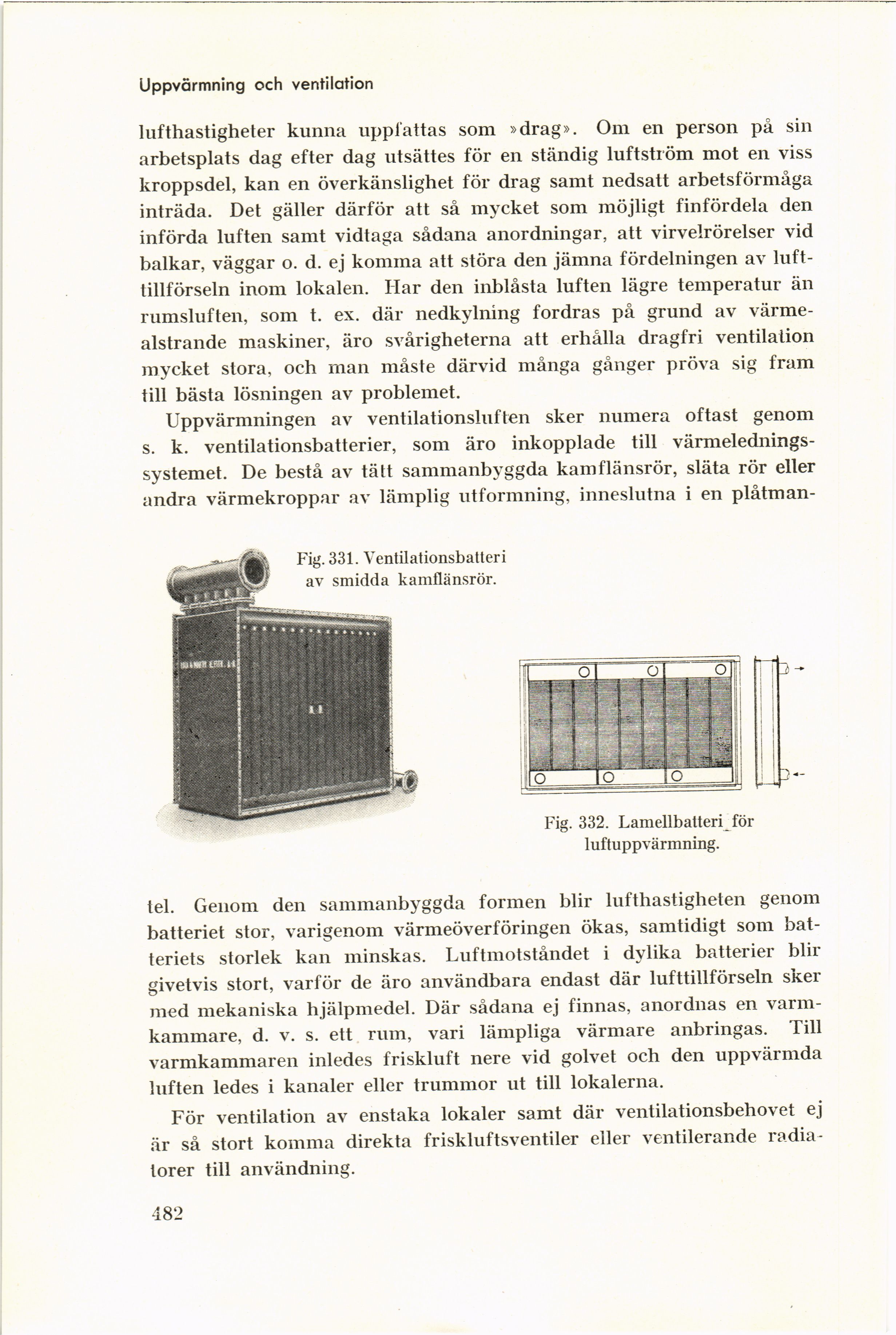

Uppvärmning och ventilation
lufthastigheter kunna uppfattas som »drag». Om en person på sin
arbetsplats dag efter dag utsättes för en ständig luftström mot en viss
kroppsdel, kan en överkänslighet för drag samt nedsatt arbetsförmåga
inträda. Det gäller därför att så mycket som möjligt finfördela den
införda luften samt vidtaga sådana anordningar, att virvelrörelser vid
balkar, väggar o. d. ej komma att störa den jämna fördelningen av
luft-tillförseln inom lokalen. Har den inblåsta luften lägre temperatur än
rumsluften, som t. ex. där nedkylning fordras på grund av
värme-alstrande maskiner, äro svårigheterna att erhålla dragfri ventilation
mycket stora, och man måste därvid många gånger pröva sig fram
till bästa lösningen av problemet.
Uppvärmningen av ventilationsluften sker numera oftast genom
s. k. ventilationsbatterier, som äro inkopplade till
värmeledningssystemet. De bestå av tätt sammanbyggda kamflänsrör, släta rör eller
andra värmekroppar av lämplig utformning, inneslutna i en plåtman-
Fig. 332. Lamellbatteri för
luftuppvärmning.
tel. Genom den sammanbyggda formen blir lufthastigheten genom
batteriet stor, varigenom värmeöverföringen ökas, samtidigt som
batteriets storlek kan minskas. Luftmotståndet i dylika batterier blir
givetvis stort, varför de äro användbara endast där lufttillförseln sker
med mekaniska hjälpmedel. Där sådana ej finnas, anordnas en
varmkammare, d. v. s. ett rum, vari lämpliga värmare anbringas. Till
varmkammaren inledes friskluft nere vid golvet och den uppvärmda
luften ledes i kanaler eller trummor ut till lokalerna.
För ventilation av enstaka lokaler samt där ventilationsbehovet ej
är så stort komma direkta friskluftsventiler eller ventilerande
radiatorer till användning.
482
Fig. 331. Ventilationsbatteri
av smidda kamflänsrör.
