Vatten- och avloppsanläggningar

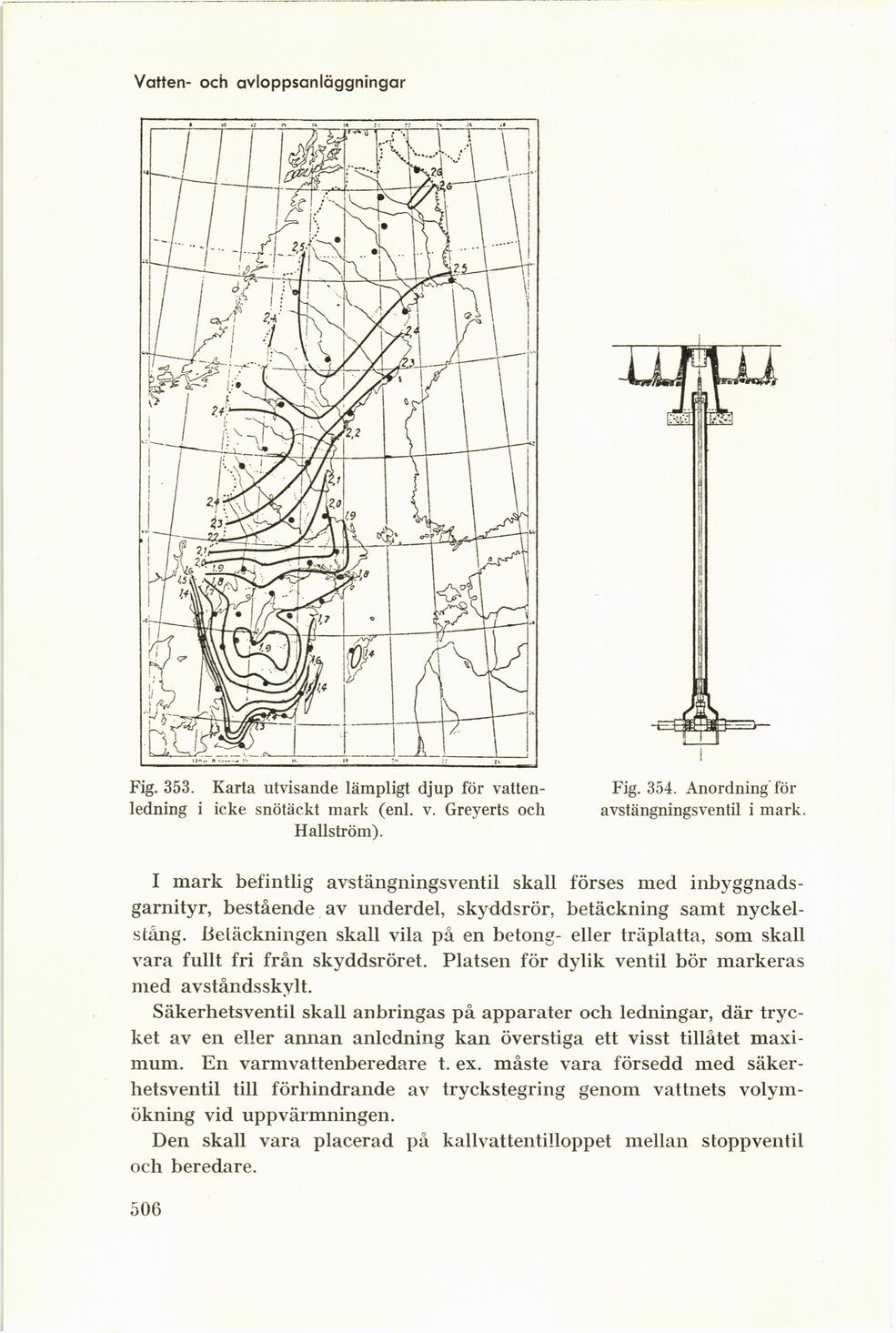

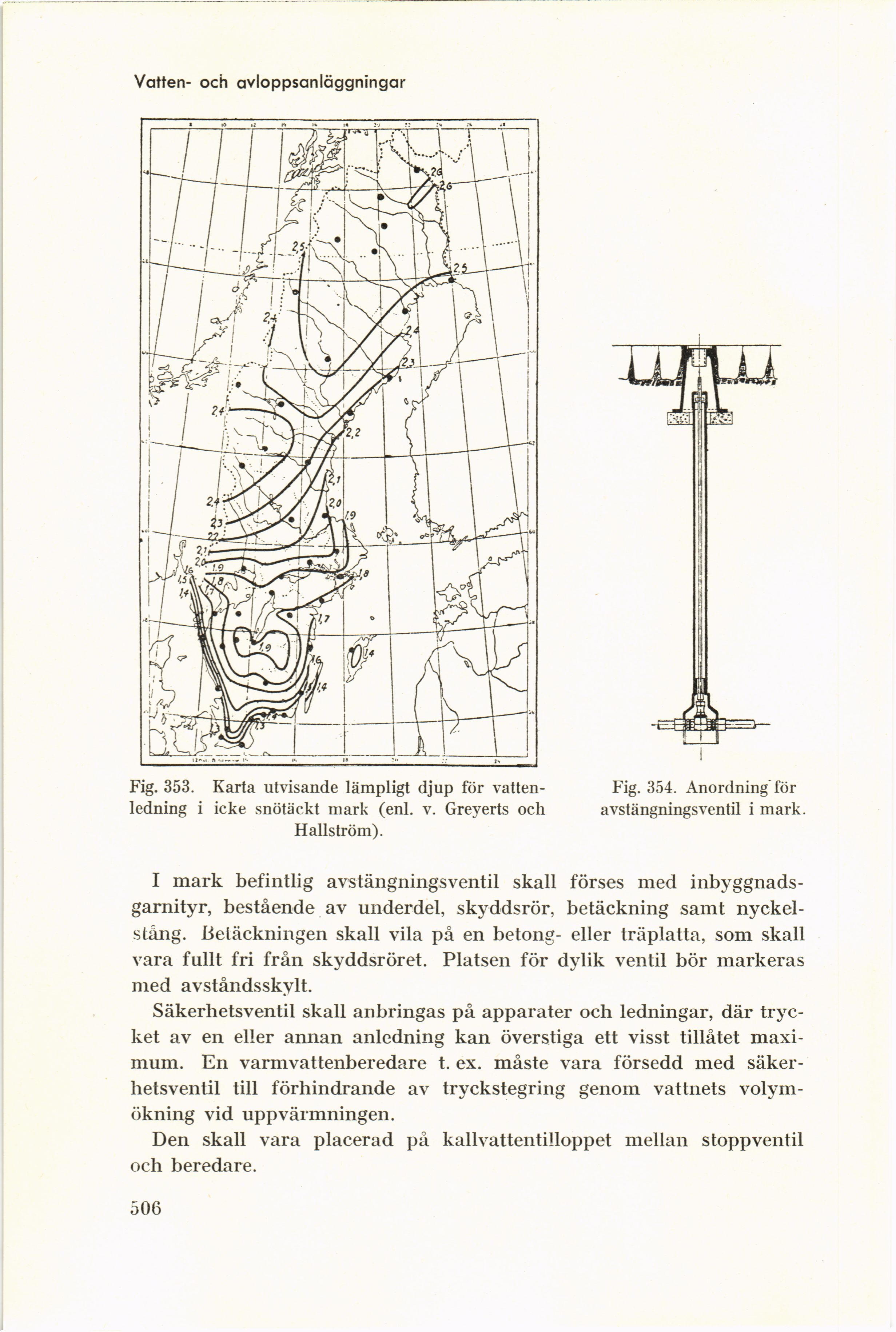

Fig. 353. Karta utvisande lämpligt djup för
vattenledning i icke snötäckt mark (enl. v. Greyerts och
Hallström).
Fig. 354. Anordning för
avstängningsventil i mark.
I mark befintlig avstängningsventil skall förses med
inbyggnads-garnityr, bestående av underdel, skyddsrör, betäckning samt
nyckelstång. Betäckningen skall vila på en betong- eller träplatta, som skall
vara fullt fri från skyddsröret. Platsen för dylik ventil bör markeras
med avståndsskylt.
Säkerhetsventil skall anbringas på apparater och ledningar, där
trycket av en eller annan anledning kan överstiga ett visst tillåtet
maximum. En varmvattenberedare t. ex. måste vara försedd med
säkerhetsventil till förhindrande av tryckstegring genom vattnets
volymökning vid uppvärmningen.
Den skall vara placerad på kallvattentilloppet mellan stoppventil
och beredare.
506
