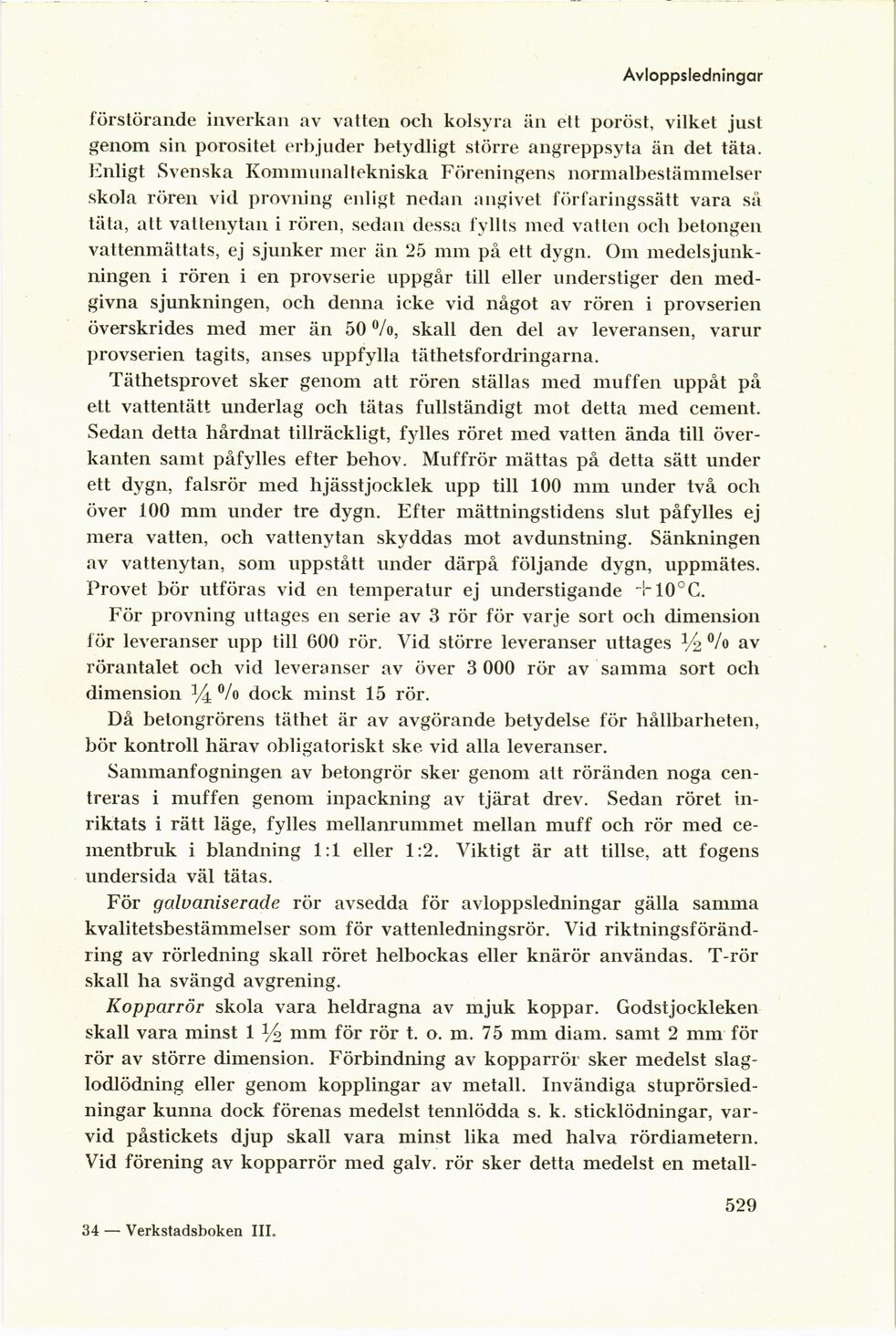

Avloppsledningar
förstörande inverkan av vatten och kolsyra än ett poröst, vilket just
genom sin porositet erbjuder betydligt större angreppsyta än det täta.
Enligt Svenska Kommunaltekniska Föreningens normalbestämmelser
skola rören vid provning enligt nedan angivet förfaringssätt vara så
täta, alt vattenytan i rören, sedan dessa fyllts med vatten och betongen
vattenmättats, ej sjunker mer än 25 mm på ett dygn. Om
medelsjunk-ningen i rören i en provserie uppgår till eller understiger den
medgivna sjunkningen, och denna icke vid något av rören i provserien
överskrides med mer än 50 °/o, skall den del av leveransen, varur
provserien tagits, anses uppfylla täthetsfordringarna.
Täthetsprovet sker genom att rören ställas med muffen uppåt på
ett vattentätt underlag och tätas fullständigt mot detta med cement.
Sedan detta hårdnat tillräckligt, fylles röret med vatten ända till
överkanten samt påfylles efter behov. Muffrör mättas på detta sätt under
ett dygn, falsrör med hjässtjocklek upp till 100 mm under två och
över 100 mm under tre dygn. Efter mättningstidens slut påfylles ej
mera vatten, och vattenytan skyddas mot avdunstning. Sänkningen
av vattenytan, som uppstått under därpå följande dygn, uppmätes.
Provet bör utföras vid en temperatur ej understigande -H0°C.
För provning uttages en serie av 3 rör för varje sort och dimension
för leveranser upp till 600 rör. Vid större leveranser uttages 1/2°/o av
rörantalet och vid leveranser av över 3 000 rör av samma sort och
dimension °/o dock minst 15 rör.
Då betongrörens täthet är av avgörande betydelse för hållbarheten,
bör kontroll härav obligatoriskt ske vid alla leveranser.
Sammanfogningen av betongrör sker genom att röränden noga
centreras i muffen genom inpackning av tjärat drev. Sedan röret
inriktats i rätt läge, fylles mellanrummet mellan muff och rör med
ce-mentbruk i blandning 1:1 eller 1:2. Viktigt är att tillse, att fogens
undersida väl tätas.
För galvaniserade rör avsedda för avloppsledningar gälla samma
kvalitetsbestämmelser som för vattenledningsrör. Vid
riktningsförändring av rörledning skall röret helbockas eller knärör användas. T-rör
skall ha svängd avgrening.
Kopparrör skola vara heldragna av mjuk koppar. Godstjockleken
skall vara minst 1 mm för rör t. o. m. 75 mm diam, samt 2 mm för
rör av större dimension. Förbindning av kopparrör sker medelst
slag-lodlödning eller genom kopplingar av metall. Invändiga
stuprörsled-ningar kunna dock förenas medelst tennlödda s. k. sticklödningar,
varvid påstickets djup skall vara minst lika med halva rördiametern.
Vid förening av kopparrör med galv. rör sker detta medelst en
metall
529
34 — Verkstadsboken IIL
