Avloppsledningar
hänsyn tagas till såväl avloppsvattnets som markens kemiska be
skaffenhet.
Kloakledningarnas framdragande i plan bestämmes till sina
huvuddrag av terrängens form och nivåförhållanden.
Läggningsdjupet bör ej tagas mindre än tjäldjupet på orten.
Visserligen kunna ledningarna förläggas högre utan att fara för
frys-ning föreligger, på grund av att avloppsvattnet i regel innehåller rätt
mycket värme. Läggas de emellertid för högt uppe i tjälbandet,
komma rören att deltaga i markens rörelser vid tjällossningen, vilket
förorsakar otäthet i förbindningarna, varjämte ledningens lutning kan
förändras. Vid förläggande av vattenledningar och avloppsledningar
i samma grav bör avloppsledningen ligga djupast, enär eljest vid ev.
sammanstötande olyckliga omständigheter risk föreligger, att
vatten-ledningsvattnet kan bli förorenat av avloppsvattnet.

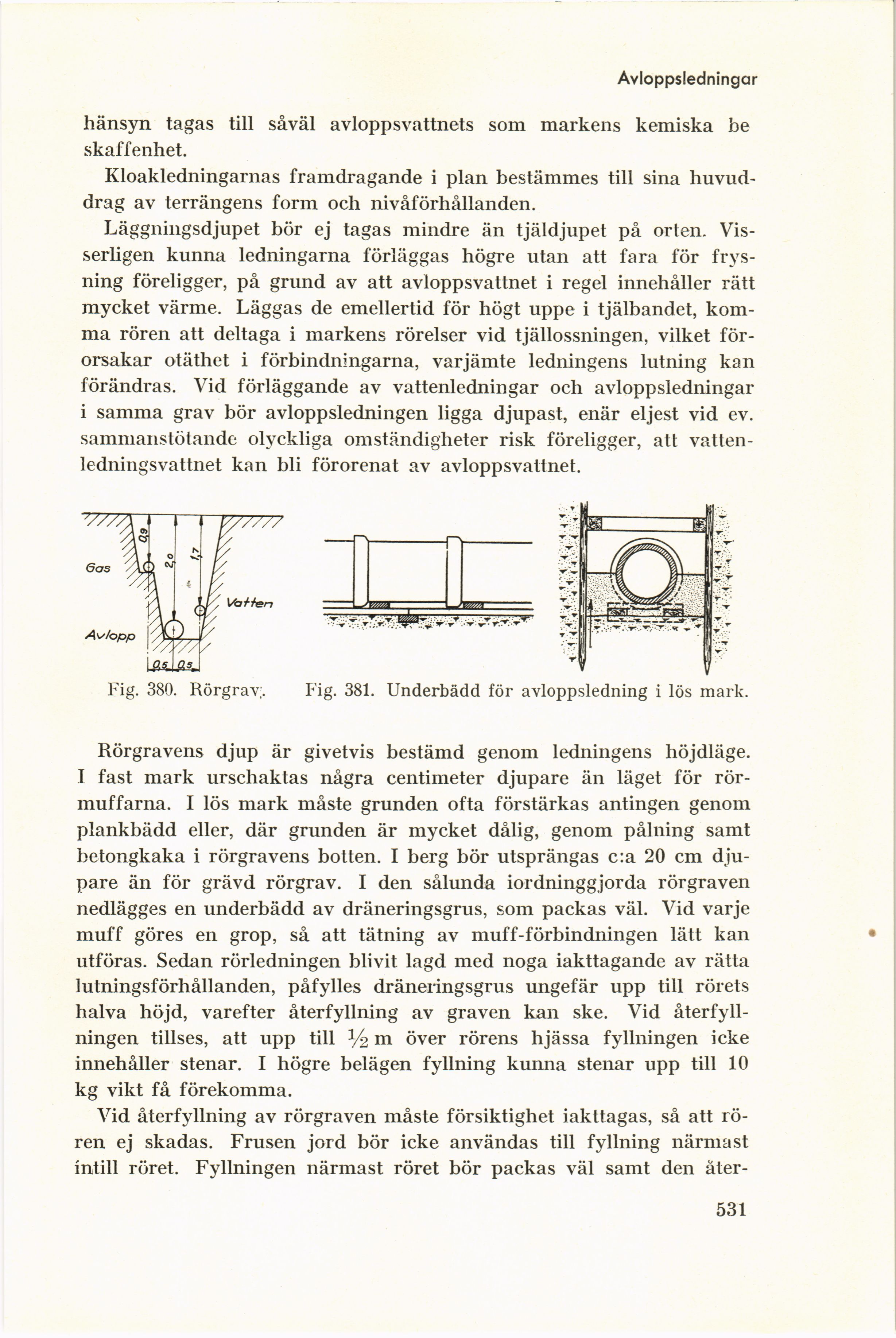

Fig. 380. Rörgrav;.
Fig. 381. Underbädd för avloppsledning i lös mark.
Rörgravens djup är givetvis bestämd genom ledningens höjdläge.
I fast mark urschaktas några centimeter djupare än läget för
rör-muffarna. I lös mark måste grunden ofta förstärkas antingen genom
plankbädd eller, där grunden är mycket dålig, genom pålning samt
betongkaka i rörgravens botten. I berg bör utsprängas c:a 20 cm
djupare än för grävd rörgrav. I den sålunda iordninggjorda rörgraven
nedlägges en underbädd av dräneringsgrus, som packas väl. Vid varje
muff göres en grop, så att tätning av muff-förbindningen lätt kan
utföras. Sedan rörledningen blivit lagd med noga iakttagande av rätta
lutningsförhållanden, påfylles dräneringsgrus ungefär upp till rörets
halva höjd, varefter återfyllning av graven kan ske. Vid
återfyll-ningen tillses, att upp till m över rörens hjässa fyllningen icke
innehåller stenar. I högre belägen fyllning kunna stenar upp till 10
kg vikt få förekomma.
Vid återfyllning av rörgraven måste försiktighet iakttagas, så att
rören ej skadas. Frusen jord bör icke användas till fyllning närmast
intill röret. Fyllningen närmast röret bör packas väl samt den
åter
531
