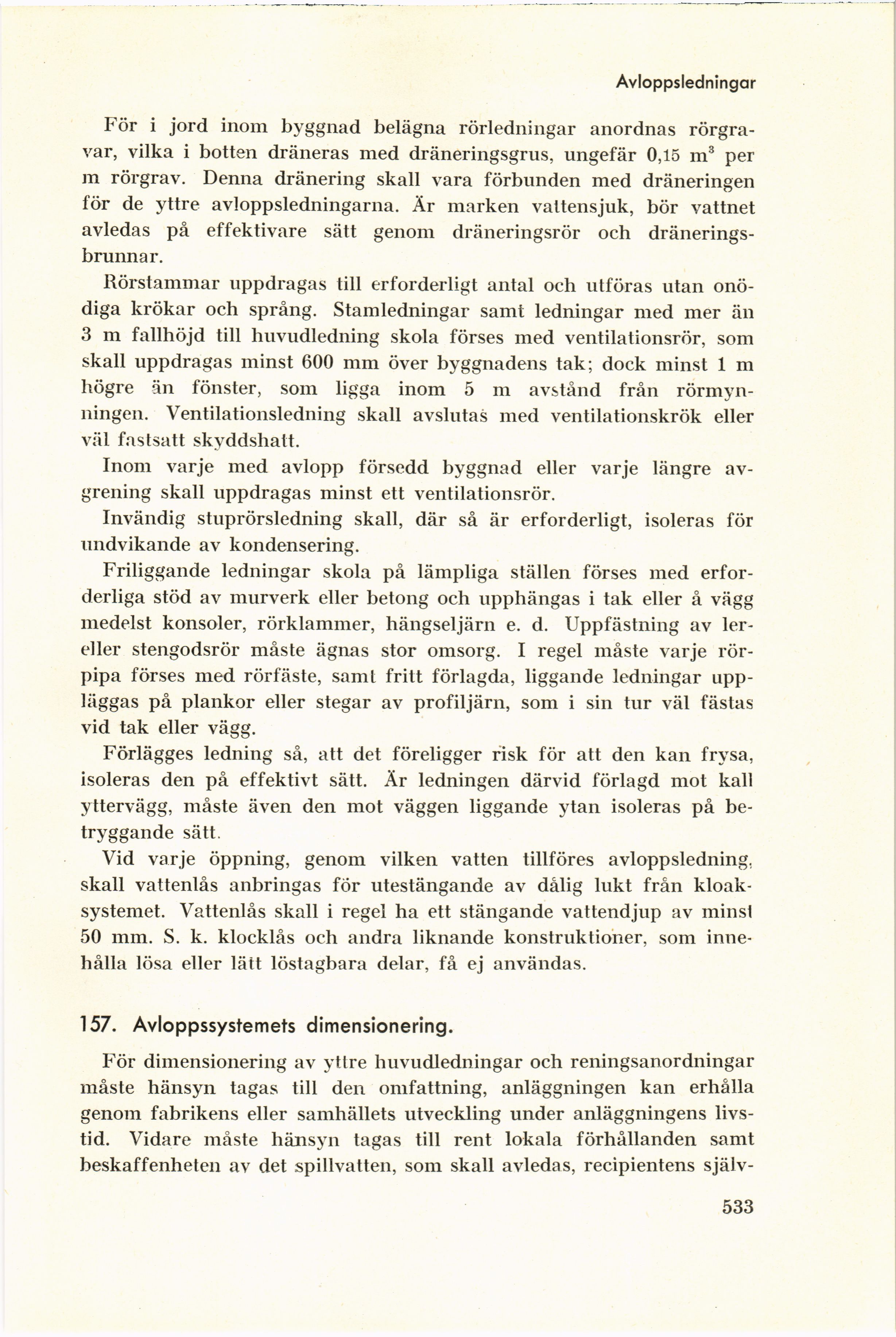

Avloppsledningar
För i jord inom byggnad belägna rörledningar anordnas
rörgravar, vilka i botten dräneras med dräneringsgrus, ungefär 0,15 m3 per
m rörgrav. Denna dränering skall vara förbunden med dräneringen
för de yttre avloppsledningarna. Är marken vattensjuk, bör vattnet
avledas på effektivare sätt genom dräneringsrör och
dränerings-brunnar.
Rörstammar uppdragas till erforderligt antal och utföras utan
onödiga krökar och språng. Stamledningar samt ledningar med mer än
3 m fallhöjd till huvudledning skola förses med ventilationsrör, som
skall uppdragas minst 600 mm över byggnadens tak; dock minst 1 m
högre än fönster, som ligga inom 5 m avstånd från
rörmynningen. Ventilationsledning skall avslutas med ventilationskrök eller
väl fastsatt skyddshatt.
Inom varje med avlopp försedd byggnad eller varje längre
av-grening skall uppdragas minst ett ventilationsrör.
Invändig stuprörsledning skall, där så är erforderligt, isoleras för
undvikande av kondensering.
Friliggande ledningar skola på lämpliga ställen förses med
erforderliga stöd av murverk eller betong och upphängas i tak eller å vägg
medelst konsoler, rörklammer, hängseljärn e. d. Uppfästning av
ler-eller stengodsrör måste ägnas stor omsorg. I regel måste varje
rörpipa förses med rörfäste, samt fritt förlagda, liggande ledningar
uppläggas på plankor eller stegar av profiljärn, som i sin tur väl fästas
vid tak eller vägg.
Förlägges ledning så, att det föreligger risk för att den kan frysa,
isoleras den på effektivt sätt. Är ledningen därvid förlagd mot kall
yttervägg, måste även den mot väggen liggande ytan isoleras på
betryggande sätt.
Vid varje öppning, genom vilken vatten tillföres avloppsledning,
skall vattenlås anbringas för utestängande av dålig lukt från
kloaksystemet. Vattenlås skall i regel ha ett stängande vattendjup av minst
50 mm. S. k. klocklås och andra liknande konstruktioner, som
innehålla lösa eller lätt löstagbara delar, få ej användas.
157. Avloppssystemets dimensionering.
För dimensionering av yttre huvudledningar och reningsanordningar
måste hänsyn tagas till den omfattning, anläggningen kan erhålla
genom fabrikens eller samhällets utveckling under anläggningens
livstid. Vidare måste hänsyn tagas till rent lokala förhållanden samt
beskaffenheten av det spillvatten, som skall avledas, recipientens själv-
533
