Vatten- och avloppsanläggningar
Golvbrunnar utföras i regel av asfalterat gjutjärn eller, för
specialändamål, av glaserat lergods eller syrafast stengods. Vattenlåset skall
ha minst 75 mm stängande vattendjup samt vara försett med
rens-propp av metall. Golvbrunn med 225 mm sildiameter skall ha högst 65
mm utlopp och 300 mm golvbrunn högst 75 mm utlopp.
Gjutjärns-brunnarna utföras dels asfalterade och dels emaljerade. Där plattgolv

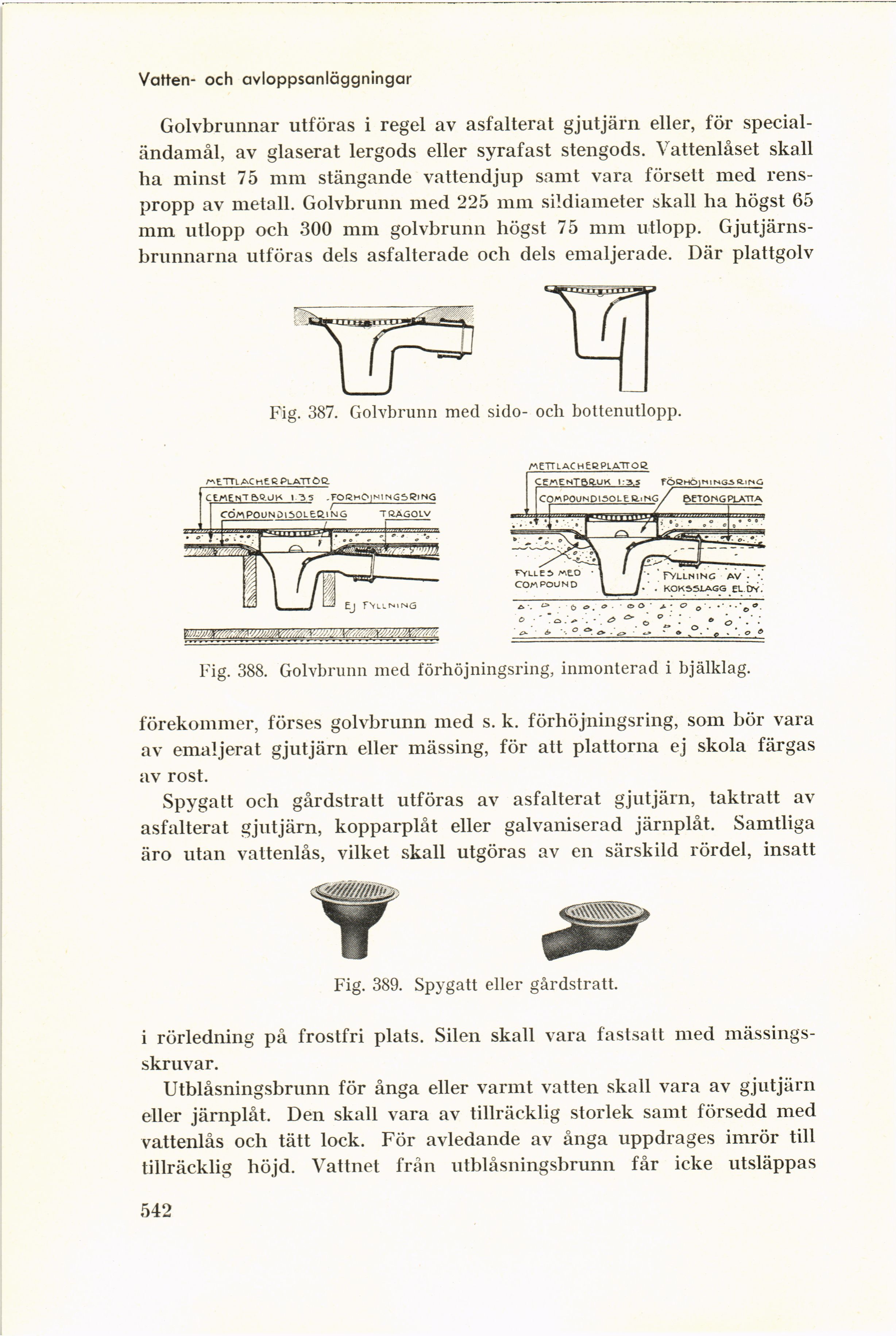

Fig. 387. Golvbrunn med sido- och bottenutlopp.
Fig. 388. Golvbrunn med förhöjningsring, inmonterad i bjälklag.
förekommer, förses golvbrunn med s. k. förhöjningsring, som bör vara
av emaljerat gjutjärn eller mässing, för att plattorna ej skola färgas
av rost.
Spygatt och gårdstratt utföras av asfalterat gjutjärn, taktratt av
asfalterat gjutjärn, kopparplåt eller galvaniserad järnplåt. Samtliga
äro utan vattenlås, vilket skall utgöras av en särskild rördel, insatt
Fig. 389. Spygatt eller gårdstratt.
i rörledning på frostfri plats. Silen skall vara fastsatt med
mässings-skruvar.
Utblåsningsbrunn för ånga eller varmt vatten skall vara av gjutjärn
eller järnplåt. Den skall vara av tillräcklig storlek samt försedd med
vattenlås och tätt lock. För avledande av ånga uppdrages imrör till
tillräcklig höjd. Vattnet från utblåsningsbrunn får icke utsläppas
542
