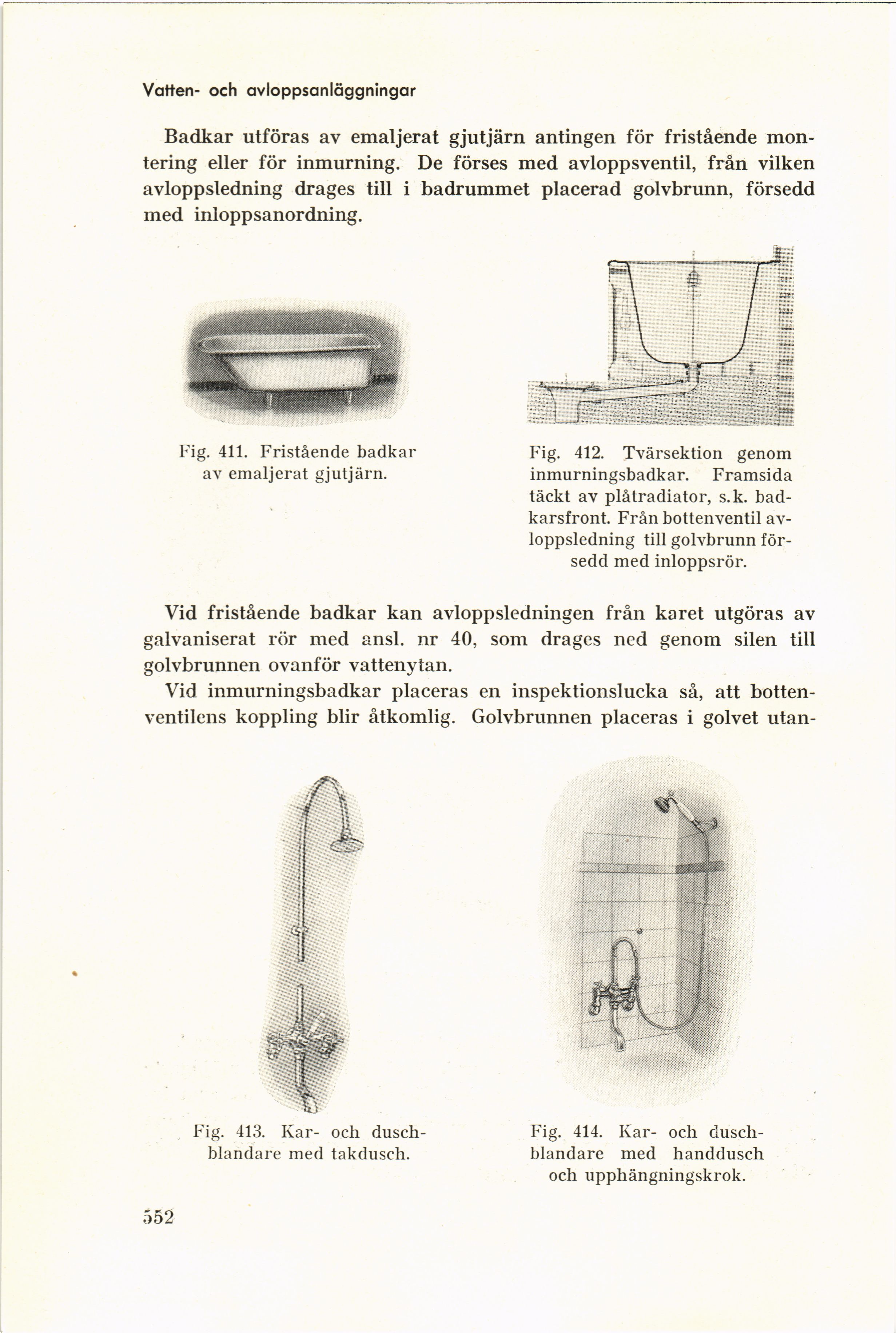

Vatten- och avloppsanläggningar
Badkar utföras av emaljerat gjutjärn antingen för fristående
montering eller för inmurning. De förses med avloppsventil, från vilken
avloppsledning dragés till i badrummet placerad golvbrunn, försedd
med inloppsanordning.
Fig. 411. Fristående badkar
av emaljerat gjutjärn.
Fig. 412. Tvärsektion genom
inmurningsbadkar. Framsida
täckt av plåtradiator, s.k.
bad-karsfront. Från bottenventil
avloppsledning till golvbrunn
försedd med inloppsrör.
Vid fristående badkar kan avloppsledningen från karet utgöras av
galvaniserat rör med ansl. nr 40, som dragés ned genom silen till
golvbrunnen ovanför vattenytan.
Vid inmurningsbadkar placeras en inspektionslucka så, att
bottenventilens koppling blir åtkomlig. Golvbrunnen placeras i golvet
utan
Fig. 413. Kar- och
dusch-blandare med takdusch.
Fig. 414. Kar- och
dusch-blandare med handdusch
och upphängningskrok.
552
