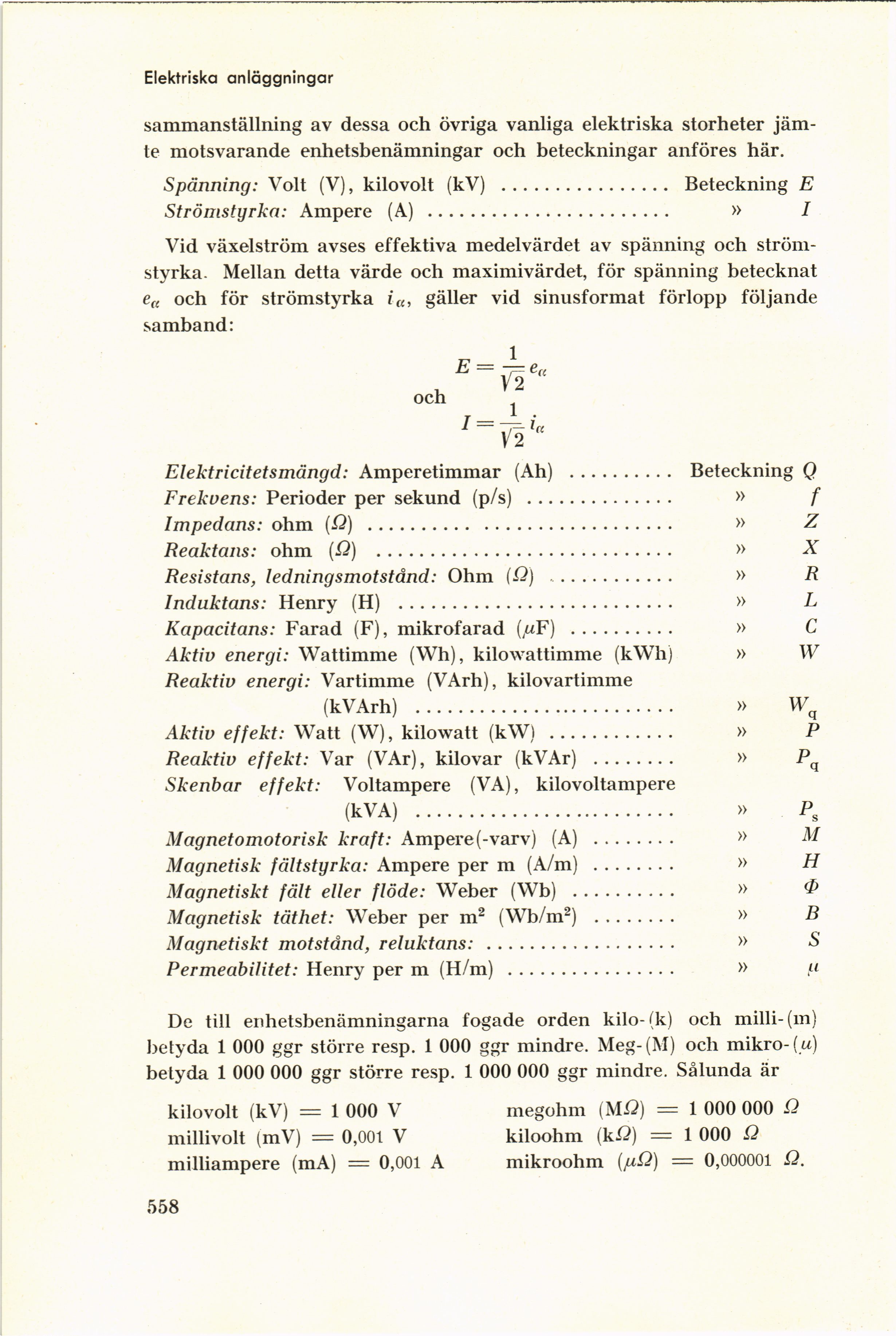

Elektriska anläggningar
sammanställning av dessa och övriga vanliga elektriska storheter
jämte motsvarande enhetsbenämningar och beteckningar anföres här.
Spänning: Volt (V), kilovolt (kV) .................. Beteckning E
Strömstyrka: Ampere (A) ............................ » 1
Vid växelström avses effektiva medelvärdet av spänning och
strömstyrka. Mellan detta värde och maximivärdet, för spänning betecknat
e(( och för strömstyrka ia, gäller vid sinusformat förlopp följande
samband:
och
E~v2e"
I=^ia
Elektricitetsmängd: Amperetimmar (Ah) ............... Beteckning Q
Frekvens: Perioder per sekund (p/s) ....................... » f
Impedans: ohm (Æ) ......................................... »
Reaktans: ohm (D) ......................................... » X
Resistans, ledning smotstånd: Ohm (D) ..................... » R
Induktans: Henry (H) ...................................... » L
Kapacitans: Farad (F), mikrofarad (/zF) ................... » C
Aktiv energi: Wattimme (Wh), kilowattimme (kWh) » W
Reaktiv energi: Vårtimme (VArh), kilovartimme
(kVArh) ................................................... » Wq
Aktiv effekt: Watt (W), kilowatt (kW) ..................... » P
Reaktiv effekt: Var (VAr), kilovar (kVAr) ................. » Pq
Skenbar effekt: Voltampere (VA), kilovoltampere
(kVA) ................................. » Ps
Magnetomotorisk kraft: Ampere (-varv) (A) ................. » M
Magnetisk fältstyrka: Ampere per m (A/m) .................. » H
Magnetiskt fält eller flöde: Weber (Wb) ................... » &
Magnetisk täthet: Weber per m2 (Wb/m2) .................... » B
Magnetiskt motstånd, reluktans: ........................... » 5
Permeabilitet: Henry per m (H/m) .......................... » u
De till enhetsbenämningarna fogade orden kilo-(k) och milli-(m)
betyda 1 000 ggr större resp. 1 000 ggr mindre. Meg-(M) och mikro-(u)
betyda 1 000 000 ggr större resp. 1 000 000 ggr mindre. Sålunda är
kilovolt (kV) = 1 000 V
millivolt (mV) = 0,001 V
milliampere (mA) = 0,001 A
megohm (MÆ) = 1 000 000 Q
kiloohm (k^) — 1 000 D
mikroohm (pQ) = 0,000001 Q.
558
