Elektriska anläggningar

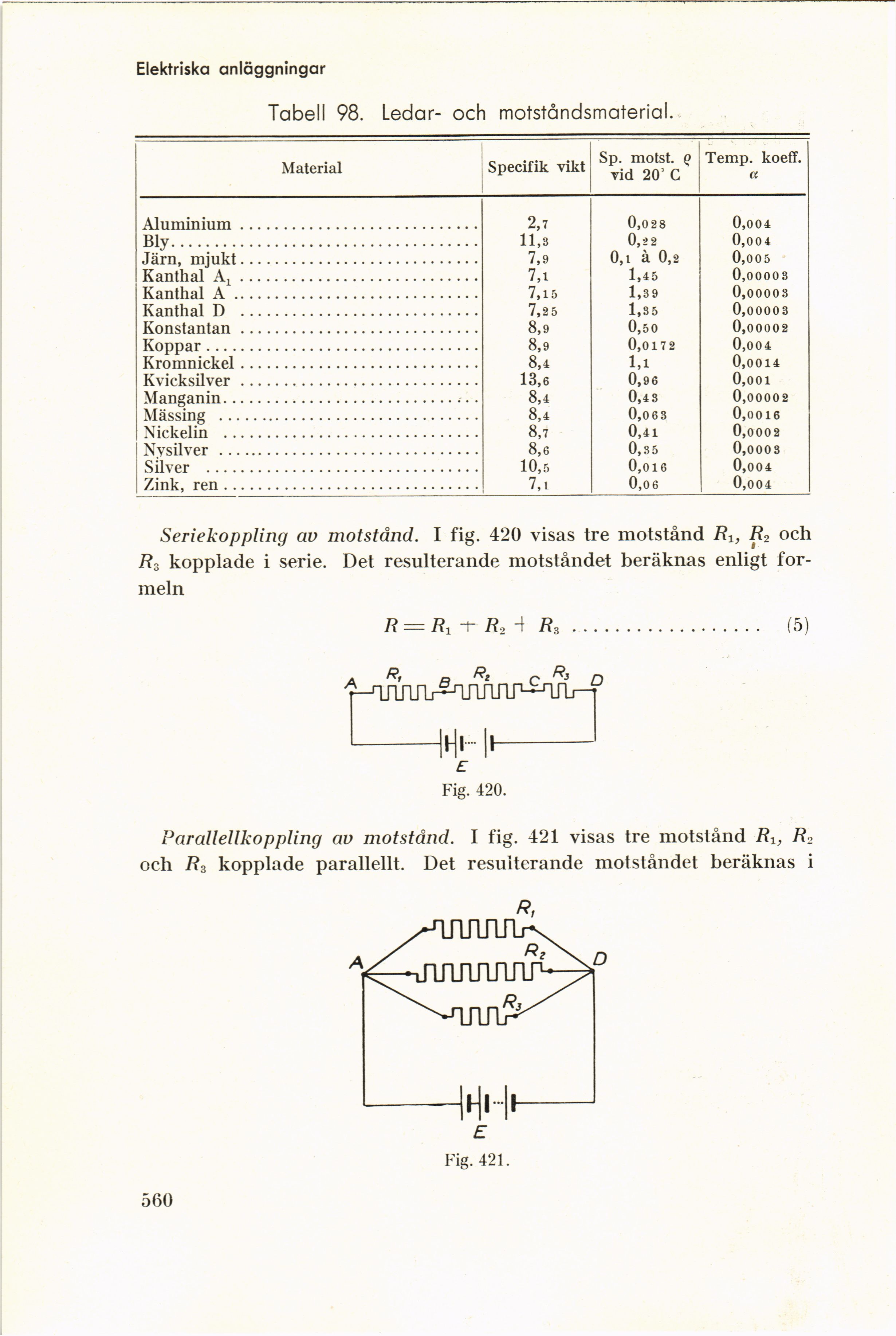

Tabell 98. Ledar- och motståndsmaterial.
Material Specifik vikt Sp. motst. o vid 20’ C Temp. koeff. a
Aluminium 2,7 0,028 0,004
Bly 11,3 0,2 2 0,0 0 4
Järn, mjukt 7,9 0,1 å 0,2 0,005
Kanthal Ar 7,1 1,45 0,00003
Kanthal A 7,15 1,39 0,00003
Kanthal D 7,25 1,35 0,00003
Konstantan 8,9 0,50 0,00002
Koppar 8,9 0,0172 0,004
Kromnickel 8,4 1,1 0,0014
Kvicksilver 13,6 0,96 O,ooi
Manganin 8,4 0,4 3 0,00002
Mässing 8,4 0,0 6 3 0,0016
Nickelin 8,7 0,41 0,0002
Nysilver 8,6 0,3 5 0,0003
Silver 10,5 0,016 0,004
Zink, ren 7,1 0,06 0,004
Seriekoppling av motstånd. I fig. 420 visas tre motstånd R1} R2 och
R3 kopplade i serie. Det resulterande motståndet beräknas enligt
formeln
R = Rr-r R2-\ R3..................... (5)
Fig. 420.
Parallellkoppling av motstånd. I fig. 421 visas tre motstånd R1} R2
och R3 kopplade parallellt. Det resulterande motståndet beräknas i
E
Fig. 421.
560
