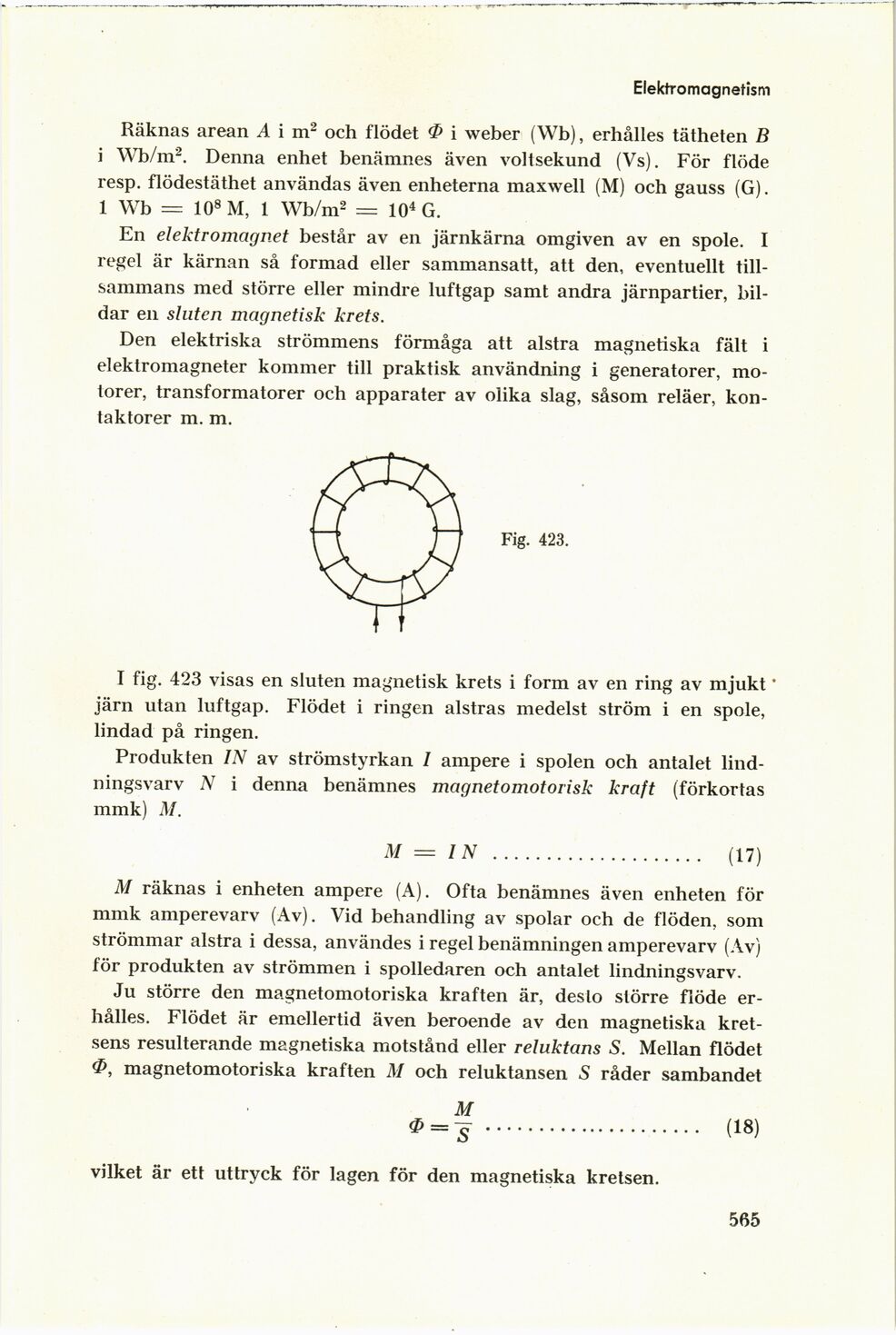

Elektromagnetism
Räknas arean A i m2 och flödet 0 i weber (Wb), erhålles tätheten B
i Wb/m2. Denna enhet benämnes även voltsekund (Vs). För flöde
resp, flödestäthet användas även enheterna maxwell (M) och gauss (G).
1 Wb = 108 M, 1 Wb/m2 = 104 G.
En elektromagnet består av en järnkärna omgiven av en spole. I
regel är kärnan så formad eller sammansatt, att den, eventuellt
tillsammans med större eller mindre luftgap samt andra järnpartier,
bildar en sluten magnetisk krets.
Den elektriska strömmens förmåga att alstra magnetiska fält i
elektromagneter kommer till praktisk användning i generatorer,
motorer, transformatorer och apparater av olika slag, såsom reläer,
kon-taktorer m. m.
Fig. 423.
I fig. 423 visas en sluten magnetisk krets i form av en ring av mjukt *
järn utan luftgap. Flödet i ringen alstras medelst ström i en spole,
lindad på ringen.
Produkten IN av strömstyrkan I ampere i spolen och antalet
lind-ningsvarv N i denna benämnes magnetomotorisk kraft (förkortas
mmk) M.
M = IN ........................ (17)
M räknas i enheten ampere (A). Ofta benämnes även enheten för
mmk amperevarv (Av). Vid behandling av spolar och de flöden, som
strömmar alstra i dessa, användes i regel benämningen amperevarv (Av)
för produkten av strömmen i spolledaren och antalet lindningsvarv.
Ju större den magnetomotoriska kraften är, desto större flöde
erhålles. Flödet är emellertid även beroende av den magnetiska
kretsens resulterande magnetiska motstånd eller reluktans S. Mellan flödet
0, magnetomotoriska kraften M och reluktansen S råder sambandet
M
$ = ........................ (I»)
vilket är ett uttryck för lagen för den magnetiska kretsen.
565
