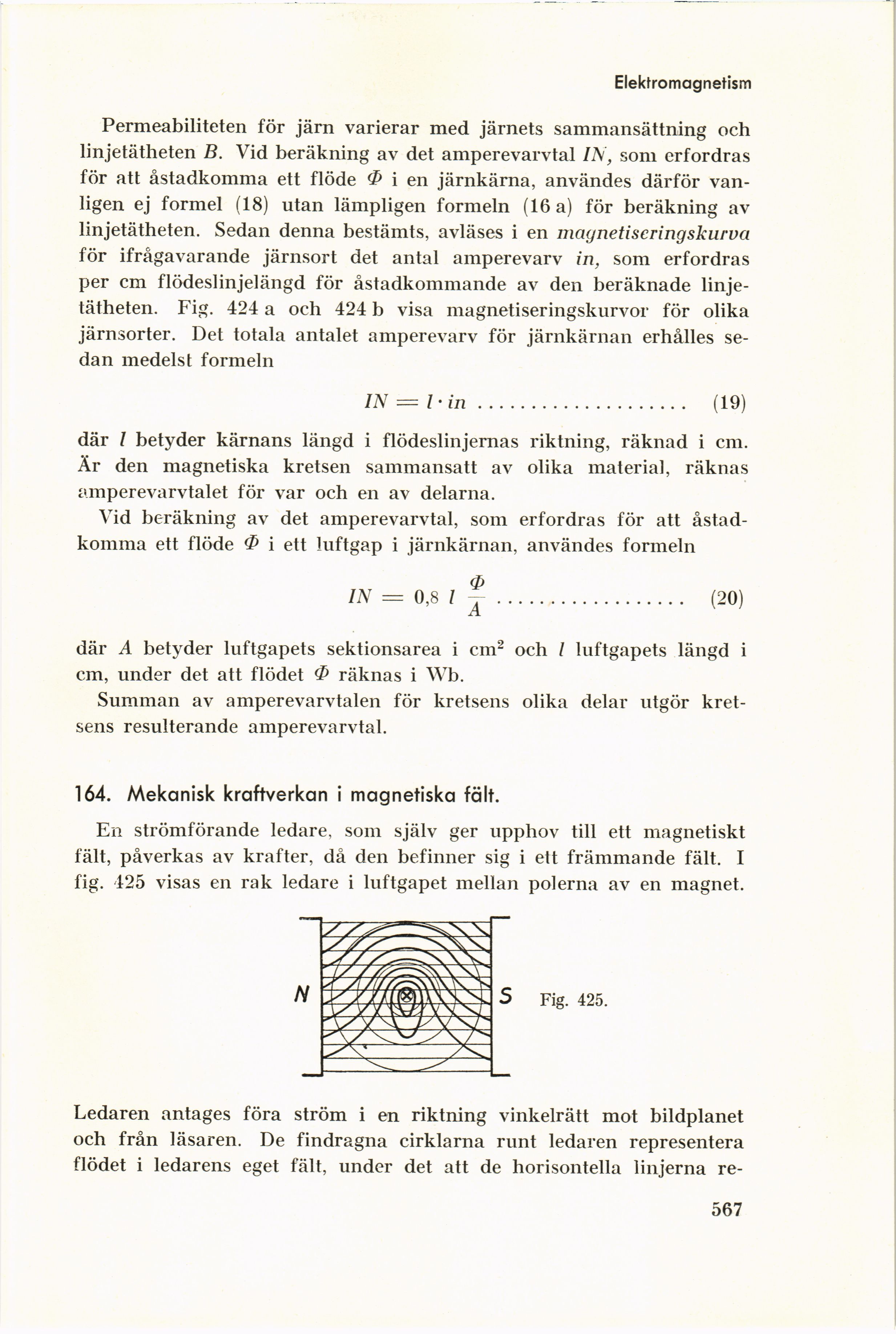

Elektromagnetism
Permeabiliteten för järn varierar med järnets sammansättning och
linjetätheten B. Vid beräkning av det amperevarvtal IN, som erfordras
för att åstadkomma ett flöde (I> i en järnkärna, användes därför
vanligen ej formel (18) utan lämpligen formeln (16 a) för beräkning av
linjetätheten. Sedan denna bestämts, avläses i en magnetiseringskurva
för ifrågavarande järnsort det antal amperevarv in, som erfordras
per cm flödeslinjelängd för åstadkommande av den beräknade
linjetätheten. Fig. 424 a och 424 b visa magnetiseringskurvor för olika
järnsorter. Det totala antalet amperevarv för järnkärnan erhålles
sedan medelst formeln
IN = l • in................................ (19)
där l betyder kärnans längd i flödeslinjernas riktning, räknad i cm.
Är den magnetiska kretsen sammansatt av olika material, räknas
amperevarvtalet för var och en av delarna.
Vid beräkning av det amperevarvtal, som erfordras för att
åstadkomma ett flöde 0 i ett luftgap i järnkärnan, användes formeln
ø
IN = 0,8 Z t
A
(20)
där A betyder luftgapets sektionsarea i cm2 och l luftgapets längd i
cm, under det att flödet 0 räknas i Wb.
Summan av amperevarvtalen för kretsens olika delar utgör
kretsens resulterande amperevarvtal.
164. Mekanisk kraftverkan i magnetiska fält.
En strömförande ledare, som själv ger upphov till ett magnetiskt
fält, påverkas av krafter, då den befinner sig i ett främmande fält. I
fig. 425 visas en rak ledare i luftgapet mellan polerna av en magnet.
Ledaren antages föra ström i en riktning vinkelrätt mot bildplanet
och från läsaren. De findragna cirklarna runt ledaren representera
flödet i ledarens eget fält, under det att de horisontella linjerna
re
567
