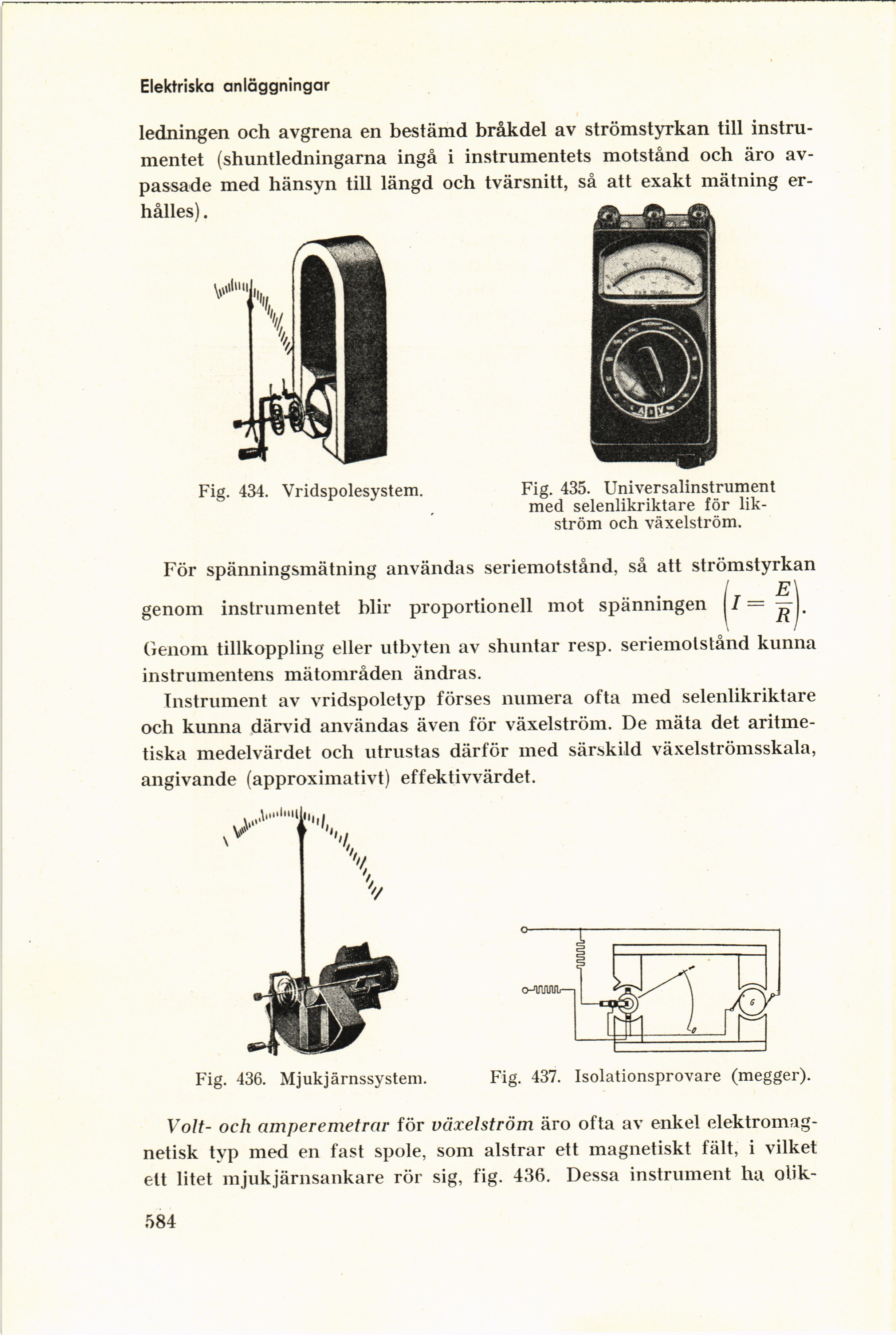

Elektriska anläggningar
ledningen och avgrena en bestämd bråkdel av strömstyrkan till
instrumentet (shuntledningarna ingå i instrumentets motstånd och äro
avpassade med hänsyn till längd och tvärsnitt, så att exakt mätning
erhålles) .
Fig. 435. Universalinstrument
med selenlikriktare för
likström och växelström.
Fig. 434. Vridspolesystem.
För spänningsmätning användas seriemotstånd, så att strömstyrkan
i E\
genom instrumentet blir proportionell mot spänningen 7— — I
Genom tillkoppling eller utbyten av shuntar resp, seriemolstånd kunna
instrumentens mätområden ändras.
Instrument av vridspoletyp förses numera ofta med selenlikriktare
och kunna därvid användas även för växelström. De mäta det
aritmetiska medelvärdet och utrustas därför med särskild växelströmsskala,
angivande (approximativt) effektivvärdet.
Fig. 436. Mjukjärnssystem.
Fig. 437. Isolationsprovare (megger).
Volt- och amperemetrar för växelström äro ofta av enkel
elektromagnetisk typ med en fast spole, som alstrar ett magnetiskt fält, i vilket
ett litet mjukjärnsankare rör sig, fig. 436. Dessa instrument ha ohk-
584
