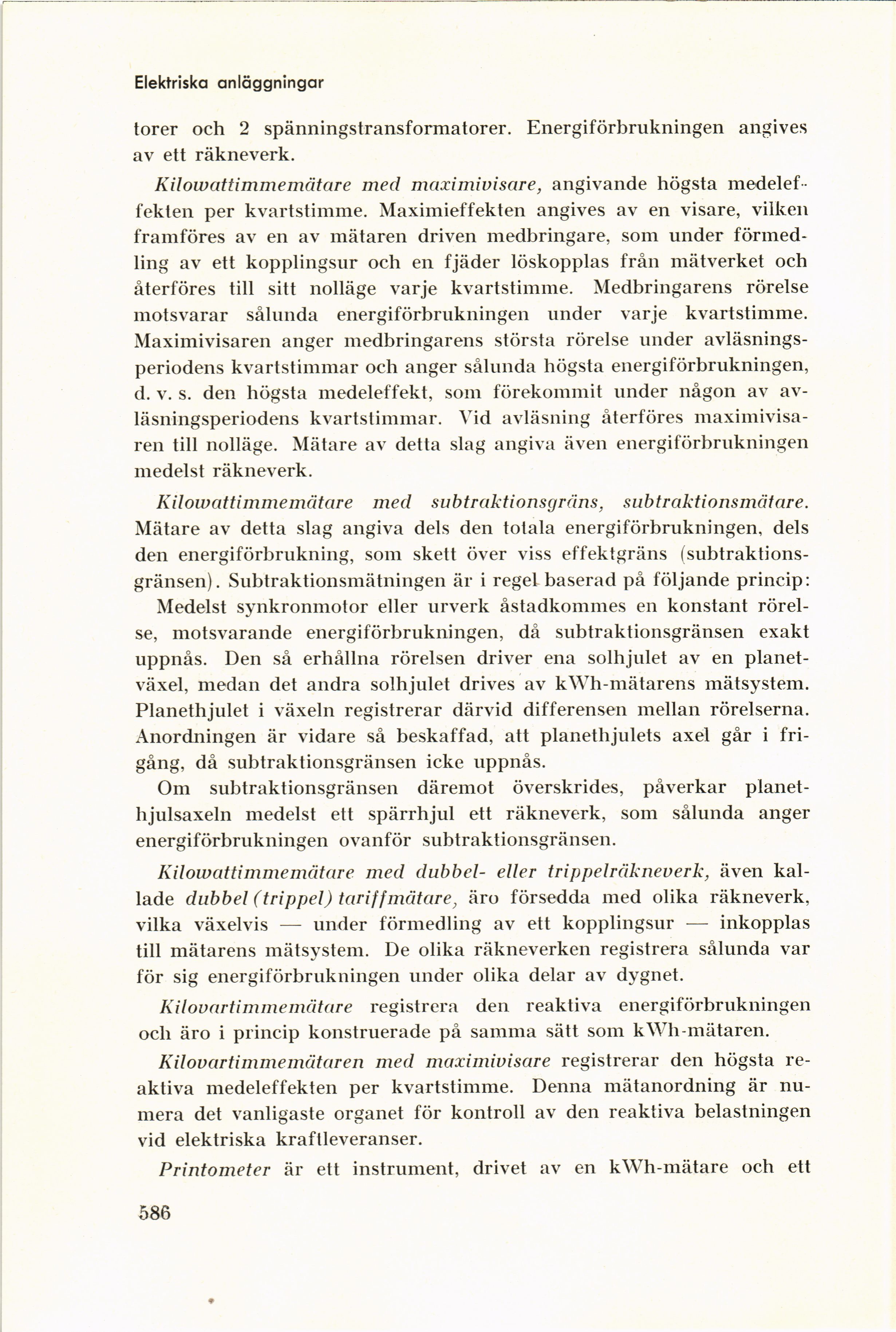

Elektriska anläggningar
torer och 2 spänningstransformatorer. Energiförbrukningen angives
av ett räkneverk.
Kiloivattimmemätare med maxi miv is are, angivande högsta
medeleffekten per kvartstimme. Maximieffekten angives av en visare, vilken
framföres av en av mätaren driven medbringare, som under
förmedling av ett kopplingsur och en fjäder löskopplas från mätverket och
återföres till sitt nolläge varje kvartstimme. Medbringarens rörelse
motsvarar sålunda energiförbrukningen under varje kvartstimme.
Maximivisaren anger medbringarens största rörelse under
avläsnings-periodens kvartstimmar och anger sålunda högsta energiförbrukningen,
d. v. s. den högsta medeleffekt, som förekommit under någon av
av-läsningsperiodens kvartstimmar. Vid avläsning återföres
maximivisaren till nolläge. Mätare av detta slag angiva även energiförbrukningen
medelst räkneverk.
Kiloivattimmemätare med subtraktionsgräns, subtraktionsmätare.
Mätare av detta slag angiva dels den totala energiförbrukningen, dels
den energiförbrukning, som skett över viss effektgräns
(subtraktions-gränsen). Subtraktionsmätningen är i regel baserad på följande princip:
Medelst synkronmotor eller urverk åstadkommes en konstant
rörelse, motsvarande energiförbrukningen, då subtraktionsgränsen exakt
uppnås. Den så erhållna rörelsen driver ena solhjulet av en
planetväxel, medan det andra solhjulet drives av kWh-mätarens mätsystem.
Planethjulet i växeln registrerar därvid differensen mellan rörelserna.
Anordningen är vidare så beskaffad, att planethjulets axel går i
frigång, då subtraktionsgränsen icke uppnås.
Om subtraktionsgränsen däremot överskrides, påverkar
planet-hjulsaxeln medelst ett spärrhjul ett räkneverk, som sålunda anger
energiförbrukningen ovanför subtraktionsgränsen.
Kiloivattimmemätare med dubbel- eller trippelräkneverk, även
kallade dubbel (trippel) tariffmätare, äro försedda med olika räkneverk,
vilka växelvis — under förmedling av ett kopplingsur — inkopplas
till mätarens mätsystem. De olika räkneverken registrera sålunda var
för sig energiförbrukningen under olika delar av dygnet.
Kilovartimmemätare registrera den reaktiva energiförbrukningen
och äro i princip konstruerade på samma sätt som kWh-mätaren.
Kilovartimmemätaren med maximivisare registrerar den högsta
reaktiva medeleffekten per kvartstimme. Denna mätanordning är
numera det vanligaste organet för kontroll av den reaktiva belastningen
vid elektriska kraftleveranser.
Printometer är ett instrument, drivet av en kWh-mätare och ett
586
