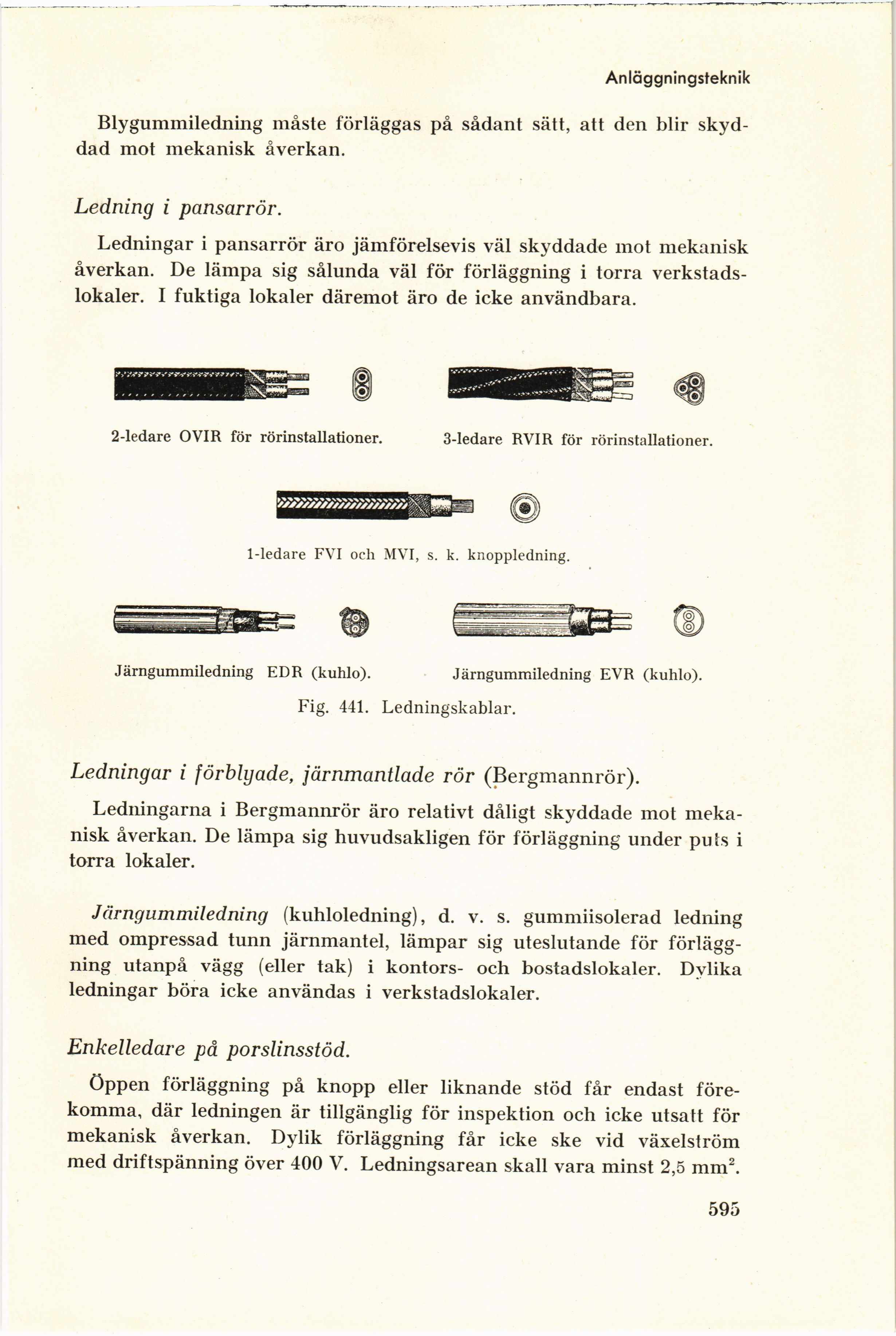

Anläggningsteknik
Blygummiledning måste förläggas på sådant sätt, att den blir
skyddad mot mekanisk åverkan.
Ledning i pansarrör.
Ledningar i pansarrör äro jämförelsevis väl skyddade mot mekanisk
åverkan. De lämpa sig sålunda väl för förläggning i torra
verkstadslokaler. I fuktiga lokaler däremot äro de icke användbara.
2-ledare OVIR för rörinstallationer.
3-ledare RVIR för rörinstallationer.
1-ledare FVI och MVI, s. k. knoppledning.
Järngummiledning EDR (kuhlo).
Järngummiledning EVR (kuhlo).
Fig. 441. Ledningskablar.
Ledningar i förblyade, järnmantlade rör (Bergmannrör).
Ledningarna i Bergmannrör äro relativt dåligt skyddade mot
mekanisk åverkan. De lämpa sig huvudsakligen för förläggning under puls i
torra lokaler.
Järngummiledning (kuhloledning), d. v. s. gummiisolerad ledning
med ompressad tunn järnmantel, lämpar sig uteslutande för
förläggning utanpå vägg (eller tak) i kontors- och bostadslokaler. Dylika
ledningar böra icke användas i verkstadslokaler.
Enkelledare på porslinsstöd.
öppen förläggning på knopp eller liknande stöd får endast
förekomma, där ledningen är tillgänglig för inspektion och icke utsatt för
mekanisk åverkan. Dylik förläggning får icke ske vid växelström
med driftspänning över 400 V. Ledningsarean skall vara minst 2,5 mm2.
595
