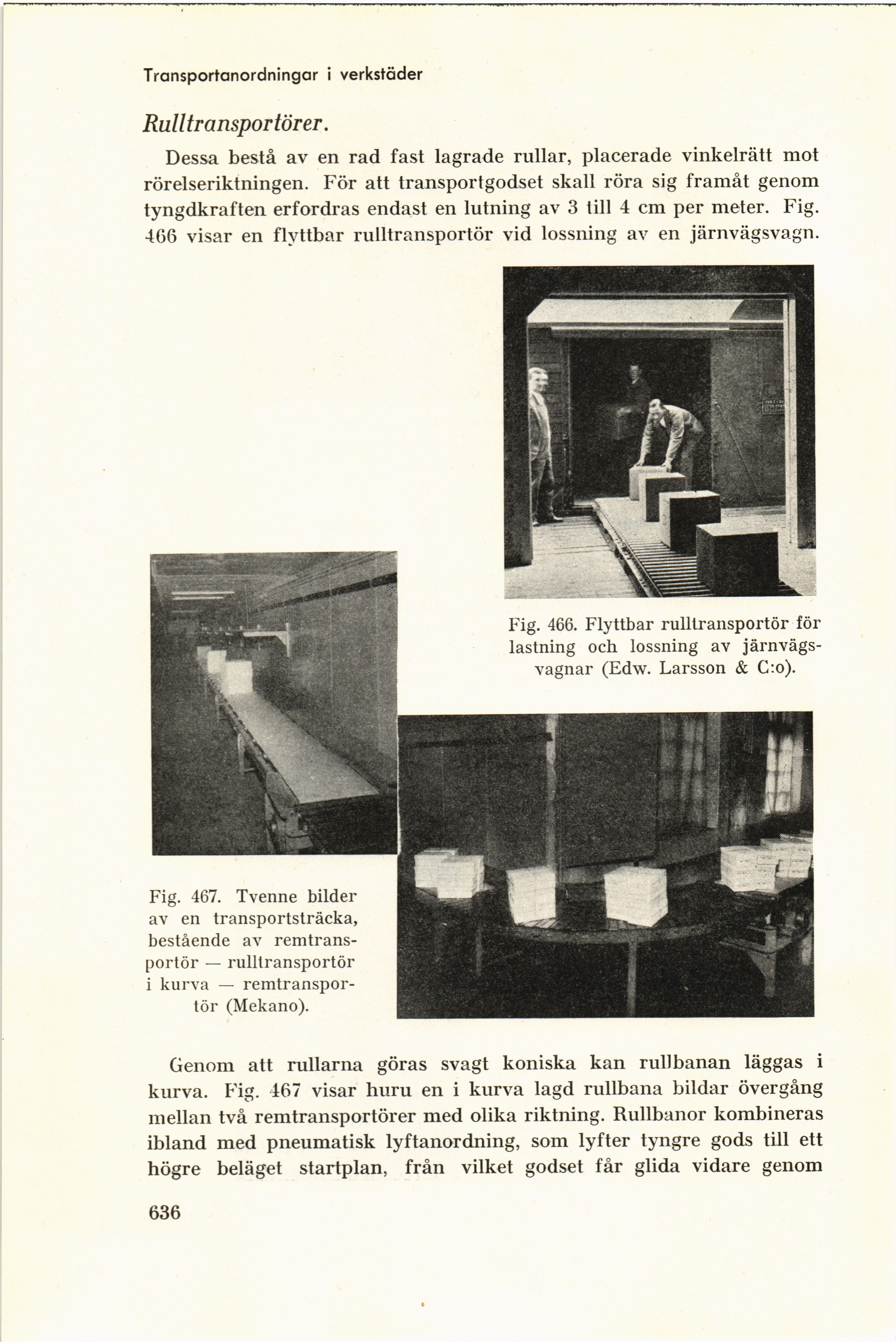

Transportanordningar i verkstäder
Rulltransportörer.
Dessa bestå av en rad fast lagrade rullar, placerade vinkelrätt mot
rörelseriktningen. För att transportgodset skall röra sig framåt genom
tyngdkraften erfordras endast en lutning av 3 till 4 cm per meter. Fig.
466 visar en flyttbar rulltransportör vid lossning av en järnvägsvagn.
Fig. 467. Tvenne bilder
av en transportsträcka,
bestående av
remtransportör — rulltransportör
i kurva —
remtransportör (Mekano).
Fig. 466. Flyttbar rulltransportör för
lastning och lossning av
järnvägsvagnar (Edw. Larsson & C:o).
Genom att rullarna göras svagt koniska kan rullbanan läggas i
kurva. Fig. 467 visar huru en i kurva lagd rullbana bildar övergång
mellan två remtransportörer med olika riktning. Rullbanor kombineras
ibland med pneumatisk lyftanordning, som lyfter tyngre gods till ett
högre beläget startplan, från vilket godset får glida vidare genom
636
