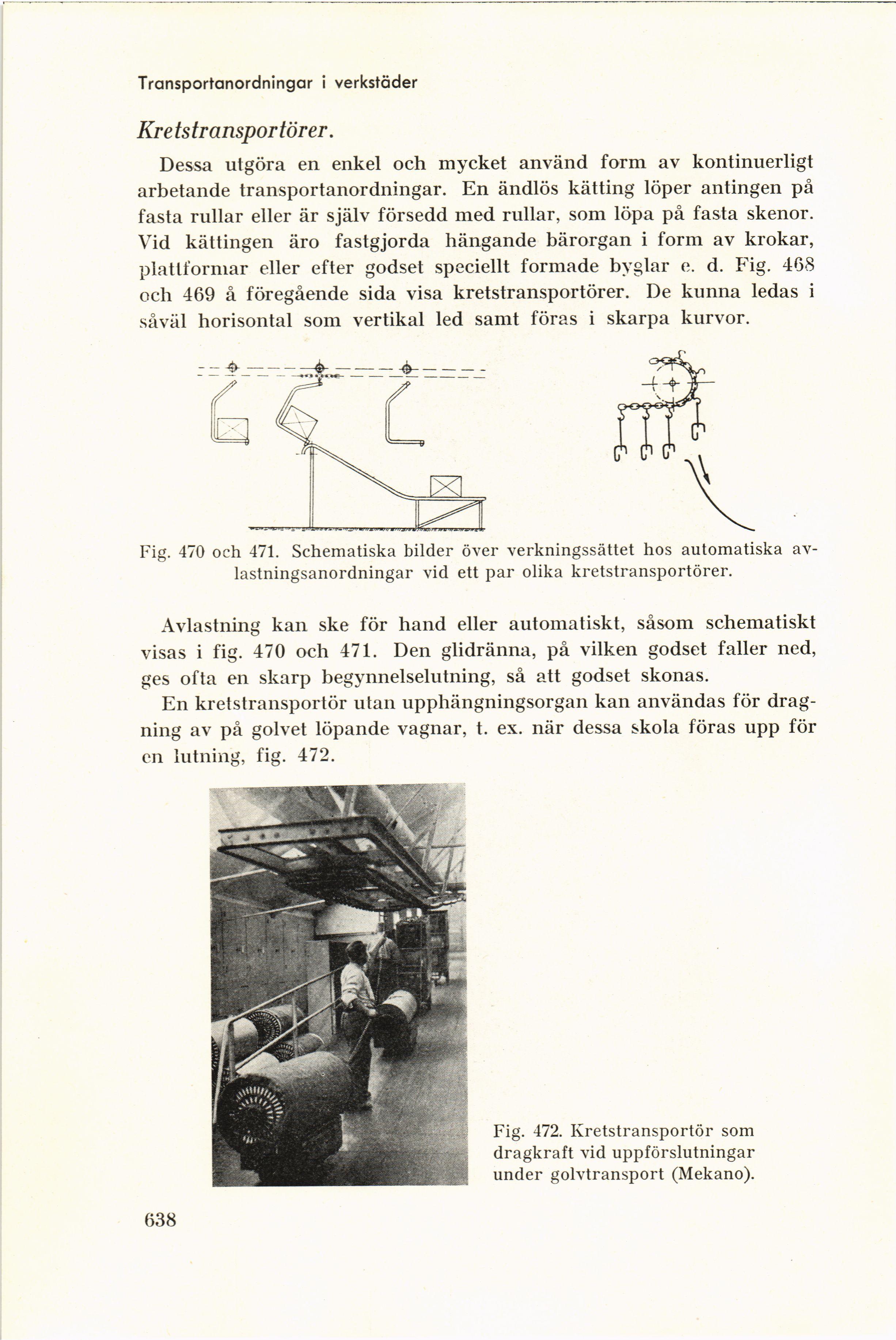

Transportanordningar i verkstäder
Kre ts transpor törer.
Dessa utgöra en enkel och mycket använd form av kontinuerligt
arbetande transportanordningar. En ändlös kätting löper antingen på
fasta rullar eller är själv försedd med rullar, som löpa på fasta skenor.
Vid kättingen äro fastgjorda hängande bärorgan i form av krokar,
plattformar eller efter godset speciellt formade byglar e. d. Fig. 468
och 469 å föregående sida visa kretstransportörer. De kunna ledas i
såväl horisontal som vertikal led samt föras i skarpa kurvor.
Fig. 470 och 471. Schematiska bilder över verkningssättet hos automatiska
avlastningsanordningar vid ett par olika kretstransportörer.
Avlastning kan ske för hand eller automatiskt, såsom schematiskt
visas i fig. 470 och 471. Den glidränna, på vilken godset faller ned,
ges ofta en skarp begynnelselutning, så att godset skonas.
En kretstransportör utan upphängningsorgan kan användas för
dragning av på golvet löpande vagnar, t. ex. när dessa skola föras upp för
en lutning, fig. 472.
Fig. 472. Kretstransportör som
dragkraft vid uppförslutningar
under golvtransport (Mekano).
638
