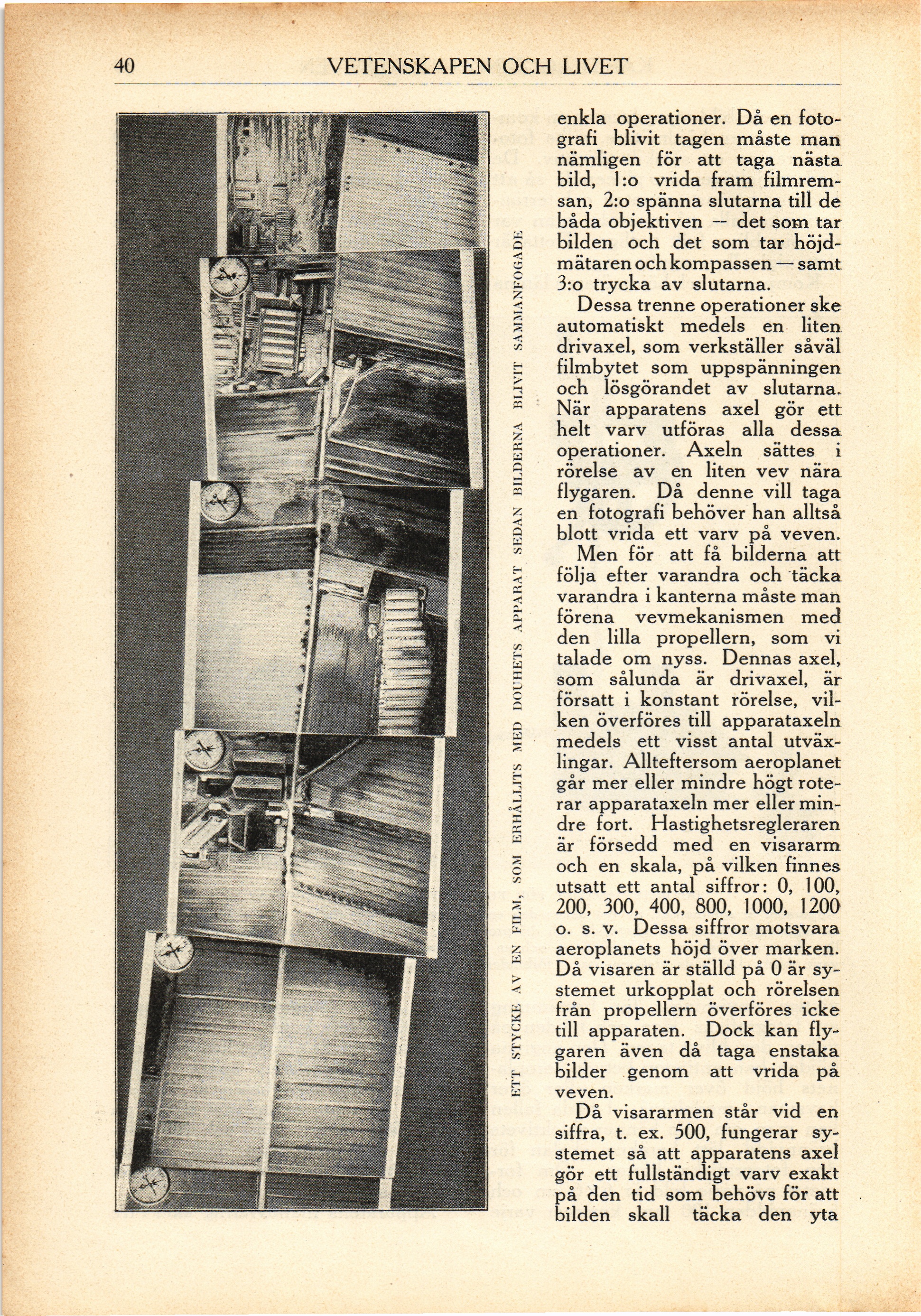

ETT STYCKE AV EN FILM, SOM ERHÅLLITS MED DOUCHETS APPARAT SEDAN
BILDERNA BLIVIT SAMMANFOGADE

enkla operationer. Då en fotografi blivit tagen måste mian
nämligen för att taga nästa bild, l:o vrida fram
filmremsan, 2:o spänna slutarna till de
båda objektiven - det som tar bilden och det som tar
höjdmätaren och kompassen - samt 3:o trycka av slutarna.

Dessa trenne operationer ske automatiskt medels en liten
drivaxel, som verkställer såväl filmbytet som uppspänningen
och lösgörandet av slutarna. När apparatens axel gör ett
helt varv utföras alla dessa operationer. Axeln sättes i
rörelse av en liten vev nära flygaren. Då denne vill taga
en fotografi behöver han alltså blott vrida ett varv på veven.
Men för att få bilderna att följa efter varandra och täcka
varandra i kanterna måste man förena vevmekanismen med
den lilla propellern, som vi talade om nyss. Dennas axel,
som sålunda är drivaxel, är försatt i konstant rörelse,
vilken överföres till apparataxeln medels ett visst antal
utväxlingar. Allteftersom aeroplanet går mer eller mindre högt
roterar apparataxeln mer eller mindre fort. Hastighetsregleraren
är försedd med en visararm och en skala, på vilken finnes
utsatt ett antal siffror: 0, 100, 200, 300, 400, 800, 1000, 1200
o. s. v. Dessa siffror motsvara aeroplanets höjd över marken.
Då visaren ar ställd på 0 ar systemet urkopplat och rörelsen
från propellern överföres icke till apparaten. Dock kan
flygaren även då taga enstaka bilder genom att vrida på
veven.

Då visararmen står vid en siffra, t. ex. 500, fungerar
systemet så att apparatens axel gör ett fullständigt varv exakt
på den tid som behövs for att bilden skall tacka den yta
