mot dess yta. Man skjuter sedan vanligen några justeringsskott med en väl
avvägd krutladdning for att röret i alla punkter skall fästa vid mantlarna.
Detta är nämligen oundgängligen nödvändigt, ty om det funnes det minsta
tomrum mellan de båda elementen, även om det blott vore en hundradel
av ett cigarrettpappers tjocklek, skulle röret kunna springa sönder.

Därefter slipas röret invärtes med smärgelskivor för att det skall få sin
riktiga inre diameter.

Nu återstår blott att justera laddningsmekanismen och utskära dennas
skruvgängor samt svarva laddningsrummet där krutladdningen skall
läggas in. Man undersöker att mekanismen fungerar väl och slutligen
utför man refflingen av loppet som gör att projektilen blir stabil i banan
d. v. s. icke går över ända under vägen och kommer ned med sidan eller
botten före. Denna sista operation måste göras med största omsorg, ty på
den beror kanonens precision och följaktligen dess värde. Den är för övrigt
mycket långsam.

Vi sade här ovan att man stundom har svårt att införa den nya tuben i den
gamla kanonkroppen till följd av att den blivit ojämnt uppvärmd, vilket kan
förorsaka ojämnheter så att man får göra om den långsamma och svåra upphettningen.

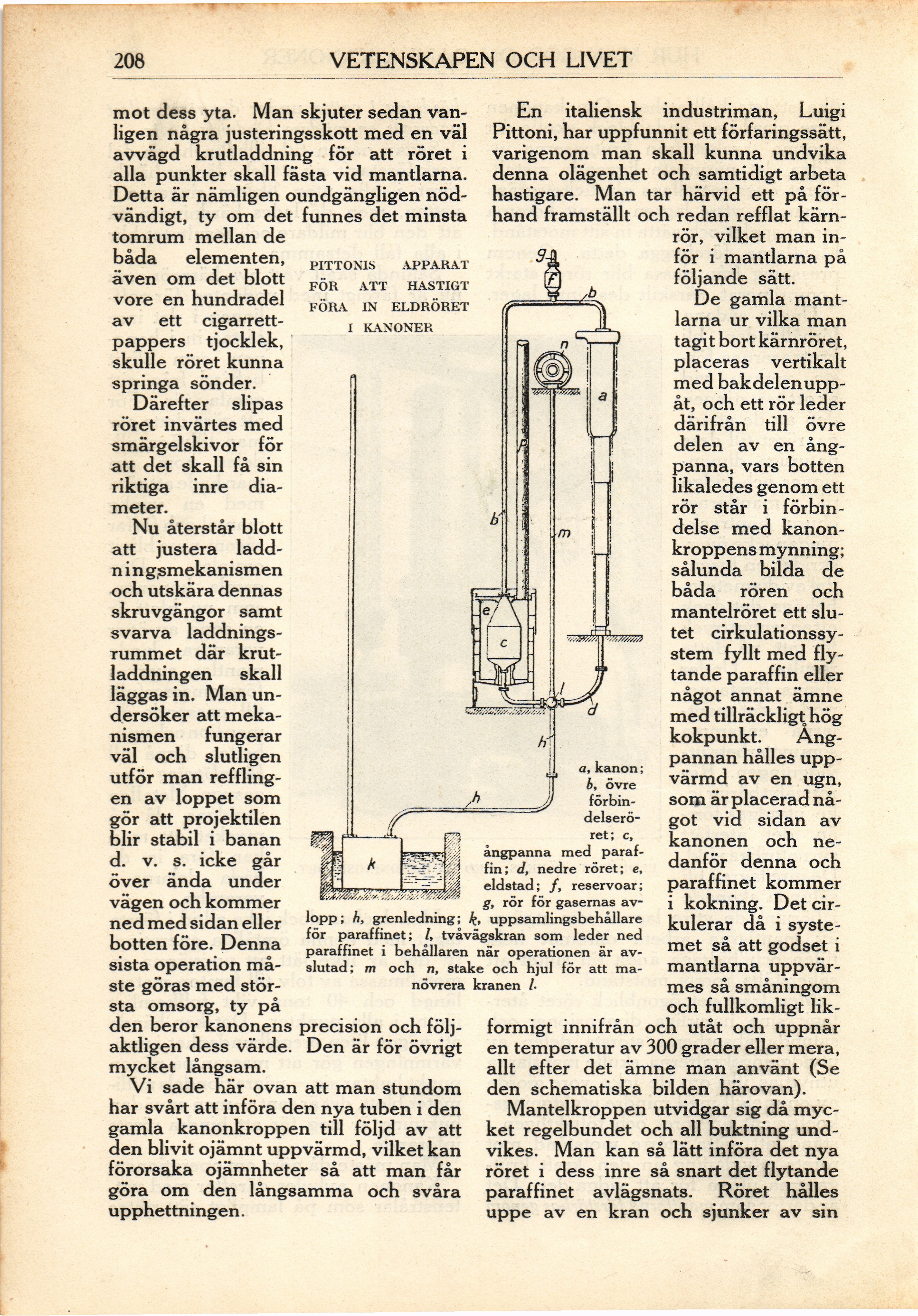

PITTONJS APPARAT FÖR ATT HASTIGT FORA IN ELDRORET I KANONER
a, kanon; b, övre förbindelseröret; c, ångpanna med
paraffin ; d, nedre röret; e, eldstad; f, reservoar;
g, rör för gasernas avlopp; h, grenledning; k, uppsamlingsbehållare
för paraffinet; l, tvåvägskran som leder ned paraffinet i behållaren när
operationen är avslutad; m och n, stake och hjul för att
manövrera kranen l.

En italiensk industriman, Luigi Pittoni, har uppfunnit ett förfaringssätt,
varigenom man skall kunna undvika denna olägenhet och samtidigt arbeta
hastigare. Man tar härvid ett på förhand framställt och redan refflat
kärnrör, vilket man inför i mantlarna på följande sätt.

De gamla mantlarna ur vilka man tagit bort kärnröret, placeras vertikalt
med bakdelen uppåt, och ett rör leder därifrån till övre delen av en
ångpanna, vars botten likaledes genom ett rör står i förbindelse med
kanonkroppens mynning; sålunda bilda de båda rören och mantelröret ett
slutet cirkulationssystem fyllt med flytande paraffin eller något annat ämne
med tillräckligt hög kokpunkt. Ångpannan hålles uppvärmd av en ugn, som är placerad
något vid sidan av kanonen och nedanför denna och paraffinet kommer
i kokning. Det cirkulerar då i systemet så att godset i mantlarna
uppvärmes så småningom och fullkomligt likformigt innifrån och utåt och uppnår
en temperatur av 300 grader eller mera, allt efter det ämne man använt (Se
den schematiska bilden härovan).

Mantelkroppen utvidgar sig då mycket regelbundet och all buktning
undvikes. Man kan så lätt införa det nya röret i dess inre så snart det flytande
paraffinet avlägsnats. Röret hålles uppe av en kran och sjunker av sin
