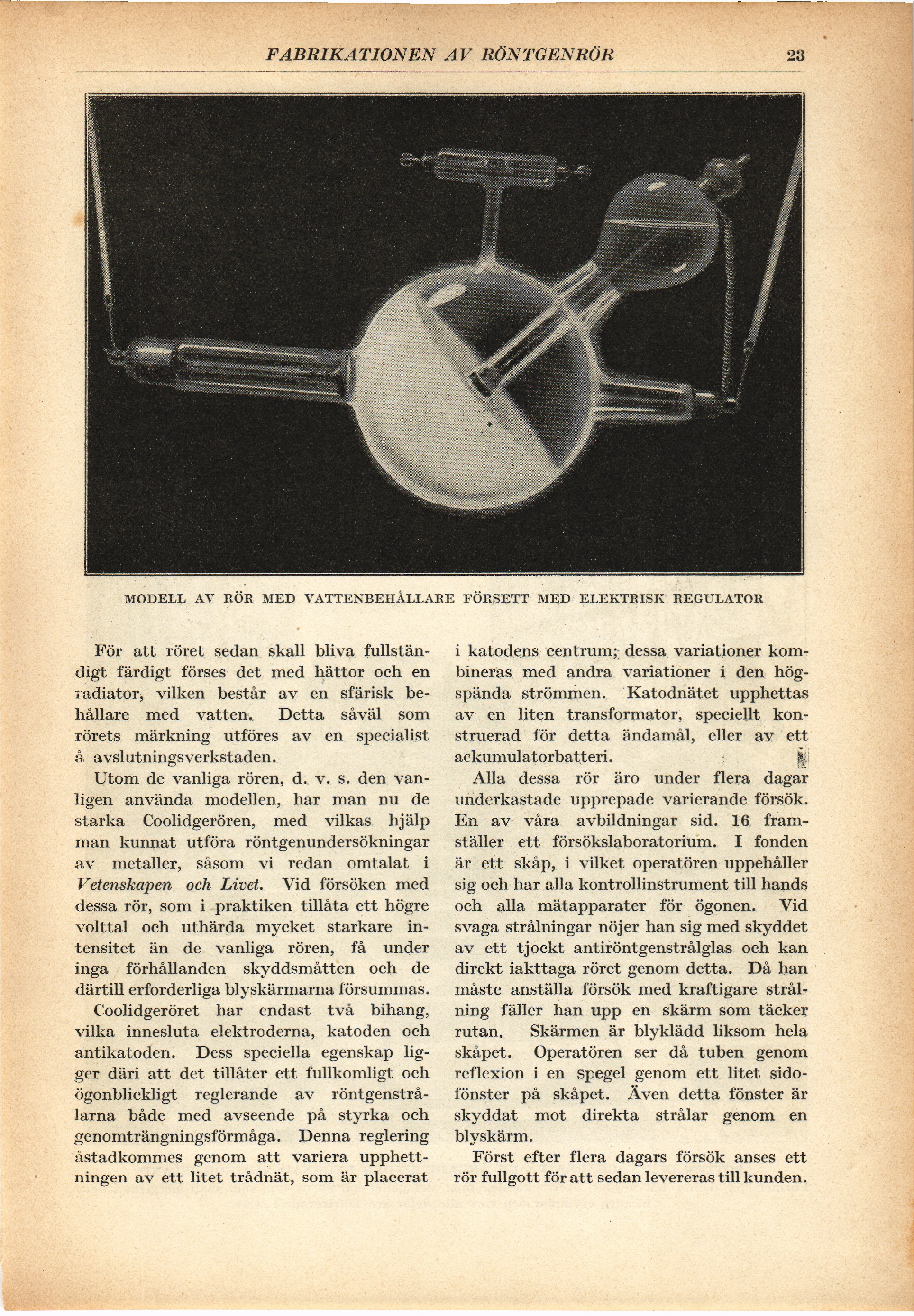

MODELL AV RÖR MED VATTENBEHÅLLARE FÖRSETT MED ELEKTRISK REGULATOR

För att röret sedan skall bliva fullständigt färdigt förses det med hättor och en
radiator, vilken består av en sfärisk behållare med vatten. Detta såväl som
rörets märkning utföres av en specialist å avslutnings verkstaden.

Utom de vanliga rören, d. v. s. den vanligen använda modellen, har man nu de
starka Coolidgerören, med vilkas hjälp man kunnat utföra röntgenundersökningar
av metaller, såsom vi redan omtalat i Vetenskapen och Livet. Vid försöken med
dessa rör, som i praktiken tillåta ett högre volttal och uthärda mycket starkare
intensitet än de vanliga rören, få under inga förhållanden skyddsmåtten och de
därtill erforderliga bly skärmarna försummas.

Coolidgeröret har endast två bihang, vilka innesluta elektroderna, katoden och
antikatoden. Dess speciella egenskap ligger däri att det tillåter ett fullkomligt och
ögonblickligt reglerande av röntgenstrålarna både med avseende på styrka och
genomträngningsförmåga. Denna reglering åstadkommes genom att variera
upphettningen av ett litet trådnät, som är placerat
i katodens centrum; dessa variationer kombineras med andra variationer i den
högspända strömmen. Katodnätet upphettas av en liten transformator, speciellt
konstruerad för detta ändamål, eller av ett ackumulatorbatteri.

Alla dessa rör äro under flera dagar underkastade upprepade varierande försök.
En av våra avbildningar sid. 16 framställer ett försökslaboratorium. I fonden
är ett skåp, i vilket operatören uppehåller sig och har alla kontrollinstrument till hands
och alla mätapparater för ögonen. Vid svaga strålningar nöjer han sig med skyddet
av ett tjockt antiröntgenstrålglas och kan direkt iakttaga röret genom detta. Då han
måste anställa försök med kraftigare strålning fäller han upp en skärm som täcker
rutan. Skärmen är blyklädd liksom hela skåpet. Operatören ser då tuben genom
reflexion i en Spegel genom ett litet sidofönster på skåpet. Även detta fönster är
skyddat mot direkta strålar genom en bly skärm.

Först efter flera dagars försök anses ett rör fullgott för att sedan levereras till
kunden.
