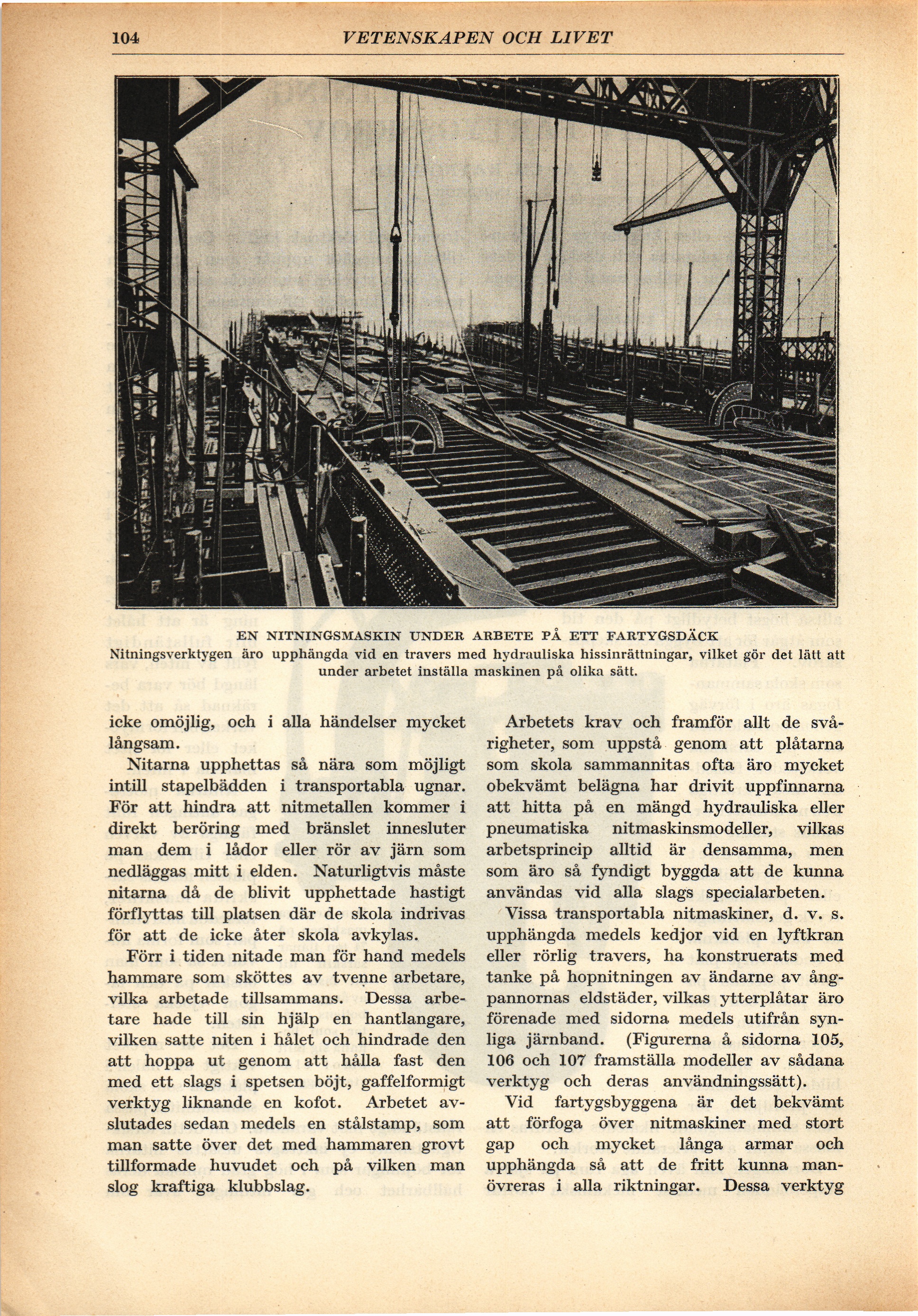

EN NITNINGSMASKIN UNDER ARBETE PÅ ETT FARTYGSDÄCK Nitningsverktygen äro upphängda vid en travers med hydrauliska hissinrättningar, vilket gör det lätt att under arbetet inställa maskinen på olika sätt.

icke omöjlig, och i alla händelser mycket långsam.

Nitarna upphettas så nära som möjligt intill stapelbädden i transportabla ugnar.
För att hindra att nitmetallen kommer i direkt beröring med bränslet innesluter
man dem i lådor eller rör av järn som nedläggas mitt i elden. Naturligtvis måste
nitarna då de blivit upphettade hastigt förflyttas till platsen där de skola indrivas
för att de icke åter skola avkylas.

Förr i tiden nitade man för hand medels hammare som sköttes av tvenne arbetare,
vilka arbetade tillsammans. Dessa arbetare hade till sin hjälp en hantlangare,
vilken satte niten i hålet och hindrade den att hoppa ut genom att hålla fast den
med ett slags i spetsen böjt, gaffelformigt verktyg liknande en kofot. Arbetet
avslutades sedan medels en stålstamp, som man satte över det med hammaren grovt
tillformade huvudet och på vilken man slog kraftiga klubbslag.

Arbetets krav och framför allt de svårigheter, som uppstå genom att plåtarna
som skola sammannitas ofta äro mycket obekvämt belägna har drivit uppfinnarna
att hitta på en mängd hydrauliska eller pneumatiska nitmaskinsmodeller, vilkas
arbetsprincip alltid är densamma, men som äro så fyndigt byggda att de kunna
användas vid alla slags specialarbeten.

Vissa transportabla nitmaskiner, d. v. s. upphängda medels kedjor vid en lyftkran
eller rörlig travers, ha konstruerats med tanke på hopnitningen av ändarne av
ångpannornas eldstäder, vilkas ytterplåtar äro förenade med sidorna medels utifrån
synliga järnband. (Figurerna å sidorna 105, 106 och 107 framställa modeller av sådana
verktyg och deras användningssätt).

Vid fartygsbyggena är det bekvämt att förfoga över nitmaskiner med stort
gap och mycket långa armar och upphängda så att de fritt kunna
manövreras i alla riktningar. Dessa verktyg
