Vi skola nu säga ett par ord om den roll audionen spelat i den vanliga
långdistaiistelefonen med tråd. Till följd av energiförlusten i ledningstrådarna (deras
motstånd skulle endast kunna minskas genom att genomskärningsytan ökades i
relativt hög grad, vilket skulle medföra stora kostnader) bli
styrkevariationerna i telefonströmmen, som kommer fram till mottagaren efter att ha
passerat en lång sträcka och som motsvara talets modulationer- av storleksordningen en
milliondels watt. Hur skola så svaga variationer kunna inverka på det
magnetiska fältet hos magneterna i telefonen så att dess membran, vilken, hur tunn den än
är, dock utgöres av en metallskiva, kan vibrera i samklang med sagda svängningar. Det är
alldeles tydligt att man för att lösa detta problem måste finna en metod att förstärka
telefonströmmen och följaktligen dess variationer - i en grad som på ett effektivt
sätt motverkar försvagningen i ledningarna. Induktionsrullen, som uppfunnos
av professor Pupin vid Columbiauniversitetet, gav det första
medlet att delvis nå detta resultat. Genom att införa dessa rullar i telefonledningen på
tillräckligt korta avstånd från varandra lyckades man överföra det talade ordet mer
än 1.600 kilometer i luftledningar och omkring 35 kilometer i isolerade ledningar
(underjords- eller undervattenskablar). Apropos detta vilja vi omnämna att den ofantliga
skillnaden i räckvidd vid överföring på luftledning och med isolerad ledning, en
skillnad som är ännu mycket större för undervattensledningar än för jordkablar,
beror på att isoleringsämnet spelar rollen av dielektrikum mellan å ena sidan kabelns
metallkärna och å den andra den omgivande jorden eller vattnet. Men jorden leder
endast dåligt; vad salt vatten beträffar är det en ganska god ledare,
så att kabeln och jorden eller kabeln och havet bilda en kondensator som laddas av
telefonströmmen och absorberar en god del av dennes energi; denna
kapacitetsverkan har forövrigt även andra ofördelaktiga verkningar. I
det föreliggande fallet vilja vi endast stanna vid det som ökar
strömbanans motstånd i hög grad.
Vad man behövde för att praktiskt och fullständigt lösa problemet var ett
relä som kunde förstärka de ytterligt svaga variationerna i telefonströmmen vid
telefonering på långa avstånd. Audionen är ett sådant relä.
 |

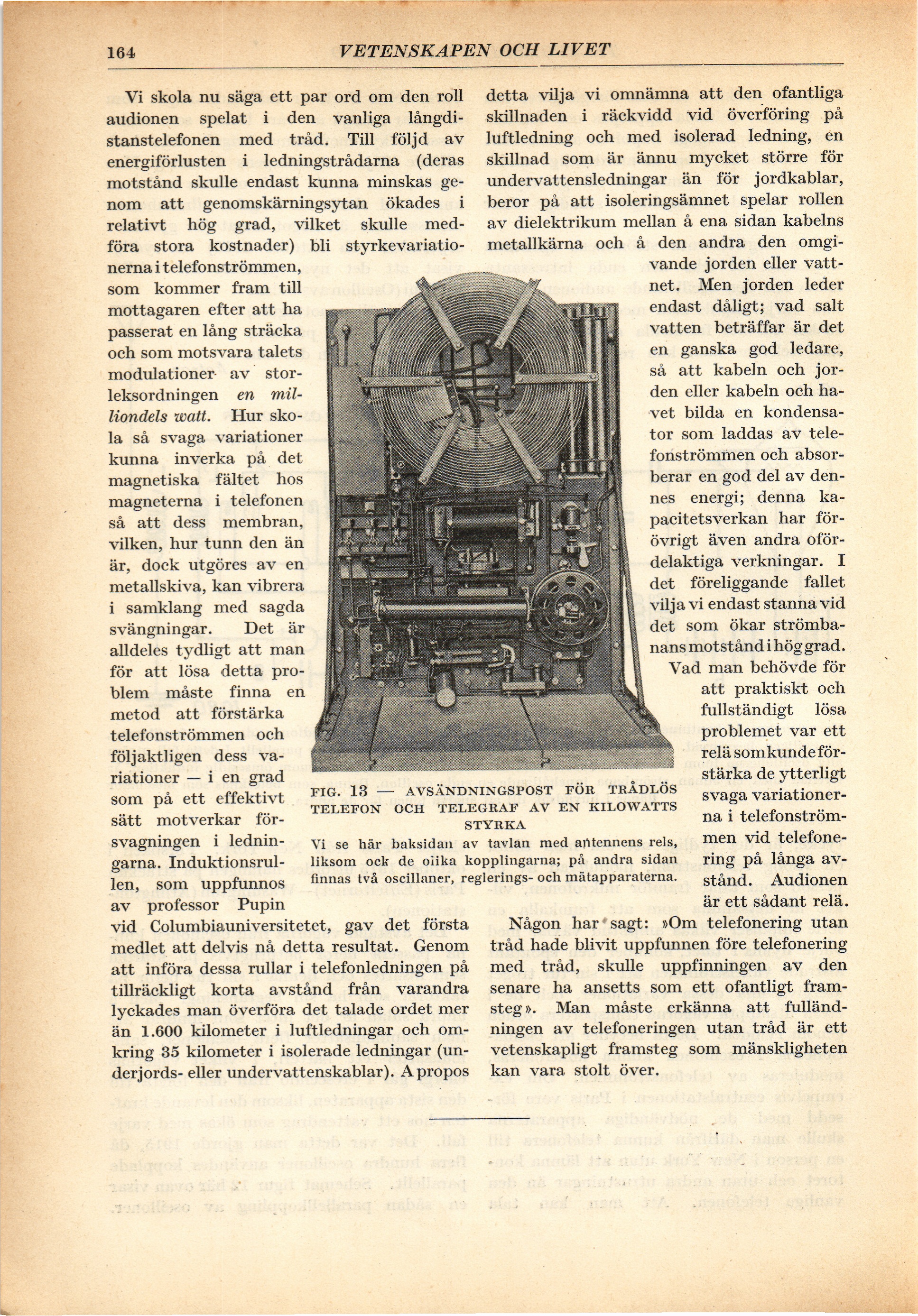

| FIG. 13 - AVSÄNDNINGSPOST FÖR TRÅDLÖS TELEFON OCH TELEGRAF AV EN KILOWATTS STYRKA Vi se här baksidan av tavlan med art tennens rels, liksom ock de olika kopplingarna; på andra sidan finnas två oscillaner, reglerings- och nlätapparaterna. |
