VETENSKAPEN OCH LIVET
förbindelse med bälgen P är öppet till den
yttre luften, så länge ventilen S ligger an
mot sitt undre säte. I E och i bälgen P råder
sålunda atmosfärstryck. Rummet C är
upptill avstängt genom membranen M9 men står
genom ett kapillärt hål / i förbindelse med
rummet B. Från C leder ett rör till den s. k.
»panflöjteh » A. Panflöjten är en krökt
kopparplåt försedd med lika-många i rad
liggande hål, som det finns toner i
instrumentet. Varje hål på panflöjten står genom
ett rör i förbindelse med en sådan ventil och
bälg, som den vi här beskriva. Framför
panflöjten rör sig ett pappersband med hål
uttagna för de olika tonerna.
Låt oss nu se hur ventilen och bälgen
arbeta. Vi antaga till en början att
pappers-remsam är hel framför hålet i panflöjten
så att den täpper detta. I rummet B råder
luftförtunning och likaså i rummet C och
rörledningen, ty luften där suges bort genom
kapillärhålet /. Ventilen S ligger an mot
jsitt nedre säte och bälgen P är utspänd av
lufttrycket utifrån. Pappersremsan fram-
för panflöjten glider vidare och nu kommer
ett hål i papperet framför hålet i panflöjten.
Luft strömmar nu in i C, membranen M9 som
hittills hängt ned av sin egen tyngd,
skjutes upp och lyfter ventilen S, så att denna,
tryckes upp mot sitt övre säte och stänger
av den yttre luften. Kanalen E och bälgen
P komma då i stället i förbindelse med
rummet B och luften suges följaktligen ut ur
bälgen, som drar ihop sig och lyfter armen
L och stången R, som påverkar hammaren,
så att den anslås av strängen. När hålet
i papperet passerat öppningen i panflöjten
suges luften åter bort ur C genom
kapillärhålet, membranen M sjunker åter ned,
ventilen S går tillbaka i sitt ursprungliga läge
och den yttre luften strömmar in i bälgen,
som åter sänker sig och drager tillbaka
hammaren från strängen. Tillbakagången
underlättas av en svag fjäder. Det beror sålunda
mycket på kapillärhålet om anordningen
fungerar bra, och regleringen av detsamma
är en av de ömtåligaste detaljerna i
mekanismen. Man skall ju kunna anslå samma

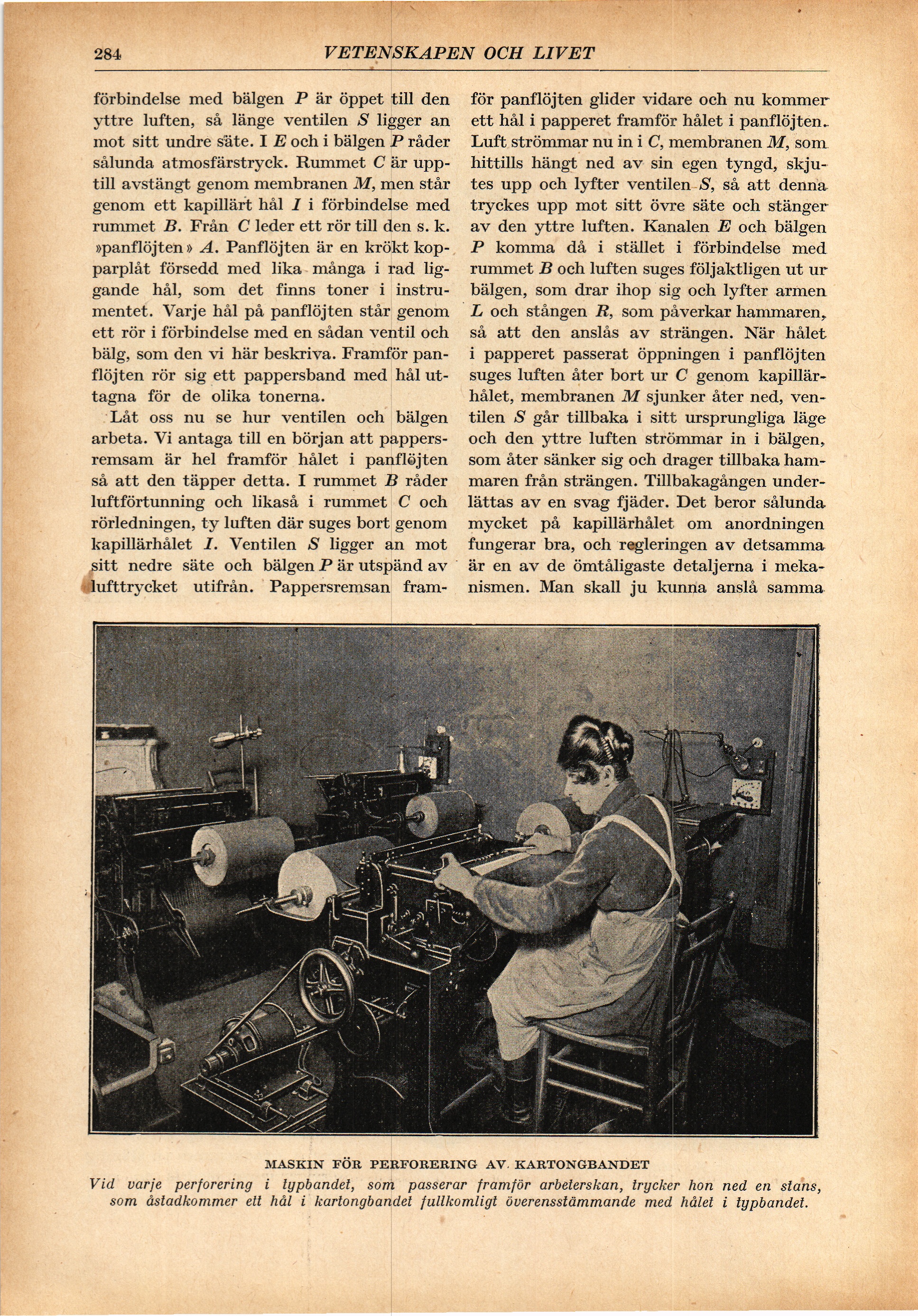

MASKIN FÖR PERFORERING AV, KARTONGBANDET
Vid varje perforering i typbandet, som passerar framför arbeterskan, trycker hon ned en stans,
som åstadkommer ett hål i kartongbandet fullkomligt överensstämmande med hålet i iypbandet.
