LÅSEN OCH DERAS HEMLIGHETER
345
miga urtagningar. Dessa kunna alltså
kringvridas fritt, men tappen kan ej
flytta sig i längdriktningen. För att
detta skall kunna ske fordras, att
ringarnas fyra raka inskärningar
komma mitt för varandra och mitt
emot rörets urtagning. Detta inträffar
då de fyra små stiften E’9 vilka bilda
upphöjningar på ringarnas yttersida,
befinna sig i samma raka linje och
mitt för ett märke G uppritat på
framsidan av delarna B och D. Det
är nu hänglåsets hemliga kombination
spelar in.
Kombinationen utföres med hjälp
av fyra bokstavsringar F F F F, vilka
omsluta ringarna E och röra dem
genom stiften E’. På utsidan bära
ringarna bokstäver och på insidan
äro de försedda med urtagningar
svarande mot bokstäverna. Vill man
t. ex. åstadkomma låsstängningen
med ordet rome, avlägsnar man först
kolven och drar sedan av de fyra
ytterringarna. Därefter placerar man
de fyra stiften E1 på de inre ringarne
E i samma linje som märket G. Därpå
sätter man åter in de fyra ringarne F9
varvid man ger akt på att den första
ringens R kommer i linje med G och
sedan den andra ringens O i linje med
R o. s. v. Man sätter B på dess plats
och hänglåset är färdigt; det
fungerar för ordet Rome, som man
inställer varje gång man skall öppna
låset.
Dessa hänglås utgöra ett nästan
löjligt skydd; det är nog att känna
mekanismen för att framgångsrikt
kunna öppna dem.
På Industriutställningen i Paris
år 1834 öppnade en mekaniker från
Rochefort alla kombinationslås som
utställdes. Något litet senare
uppfann Mr Gringoir i Paris ett nytt
låssystem, i vilket en del kallad
löpa-ren var infogad mellan
kombinationsmekanismen och kolven. Gringoirs
lås har i händerna på olika
uppfinnare undergått förändringar, vilka
dock för övrigt ej rubbat själva
principen. Vi lämna här en beskrivning på
Delarues lås, en efterf ölj are till Gringoir.
Detta tillåter kombinationer med

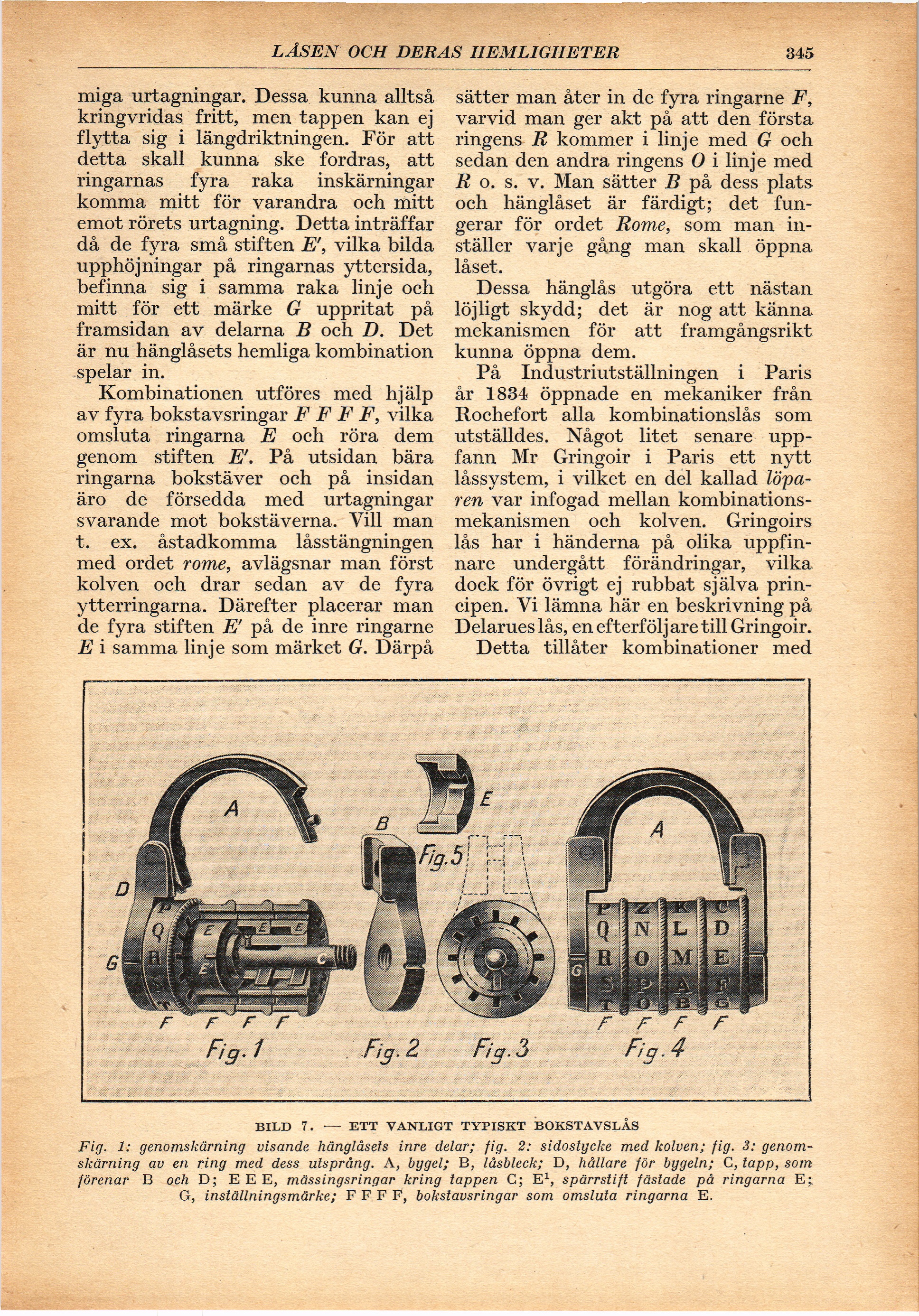

BILD 7. ■— ETT VANLIGT TYPISKT BOKSTAVSLÅS
Fig. 1: genomskärning visande hänglåsets inre delar; fig. 2: sidostycke med kolven; fig. 3:
genomskärning av en ring med dess utsprång. A, bygel; B, låsbleck; D, hållare för bygeln; C, tapp, som
förenar B och D; E E E, mässingsringar kring tappen C; E1, spärrstift fästade på ringarna E;
G, insiällningsmårke; FFF F, boksiavsringar som omsluta ringarna E.
