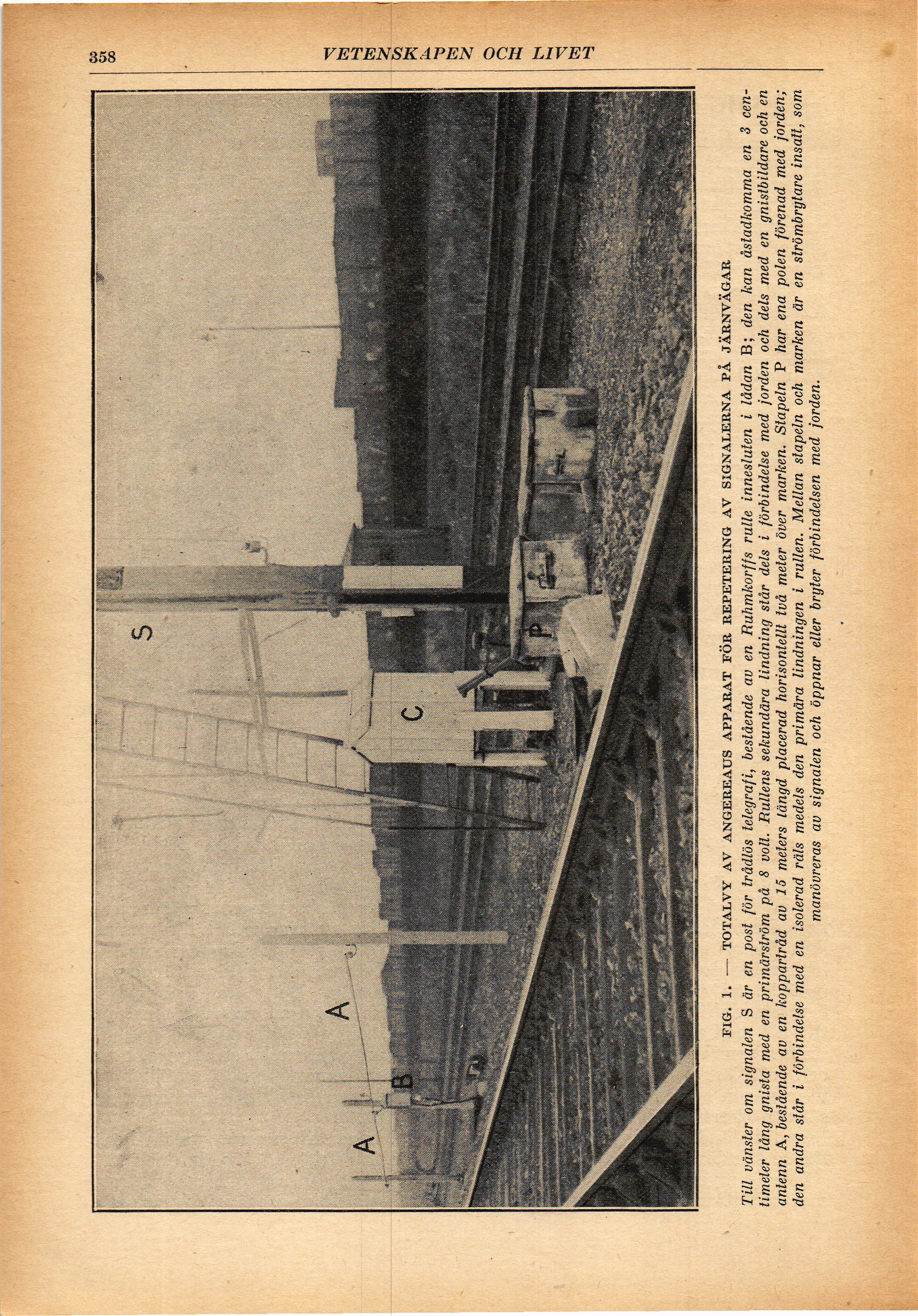

FIG. 1. — TOTALVY AV ANGÉREAUS APPARAT FÖR REPETERING AV SIGNALERNA PÅ JÄRNVÄGAR
Till vänster om signalen S är en post för trådlös telegrafi, bestående av en Ruhmkorffs rulle innesluten i lådan B; den kan åstadkomma en 3
centimeter lång gnista med en primärsiröm på 8 volt. Rullens sekundåra lindning står dels i förbindelse med jorden och dels med en gnislbildare och en
antenn A, bestående av en koppartråd av 15 meters längd placerad horisontelli två meter över marken. Stapeln P har ena polen förenad med jorden;
den andra står i förbindelse med en isolerad räls medels den primära lindningen i rullen. Mellan stapeln och marken är en strömbrytare insatt, som
manövreras av signalen och öppnar eller bryter förbindelsen med jorden.
