VETENSKAPEN OCH LIVET

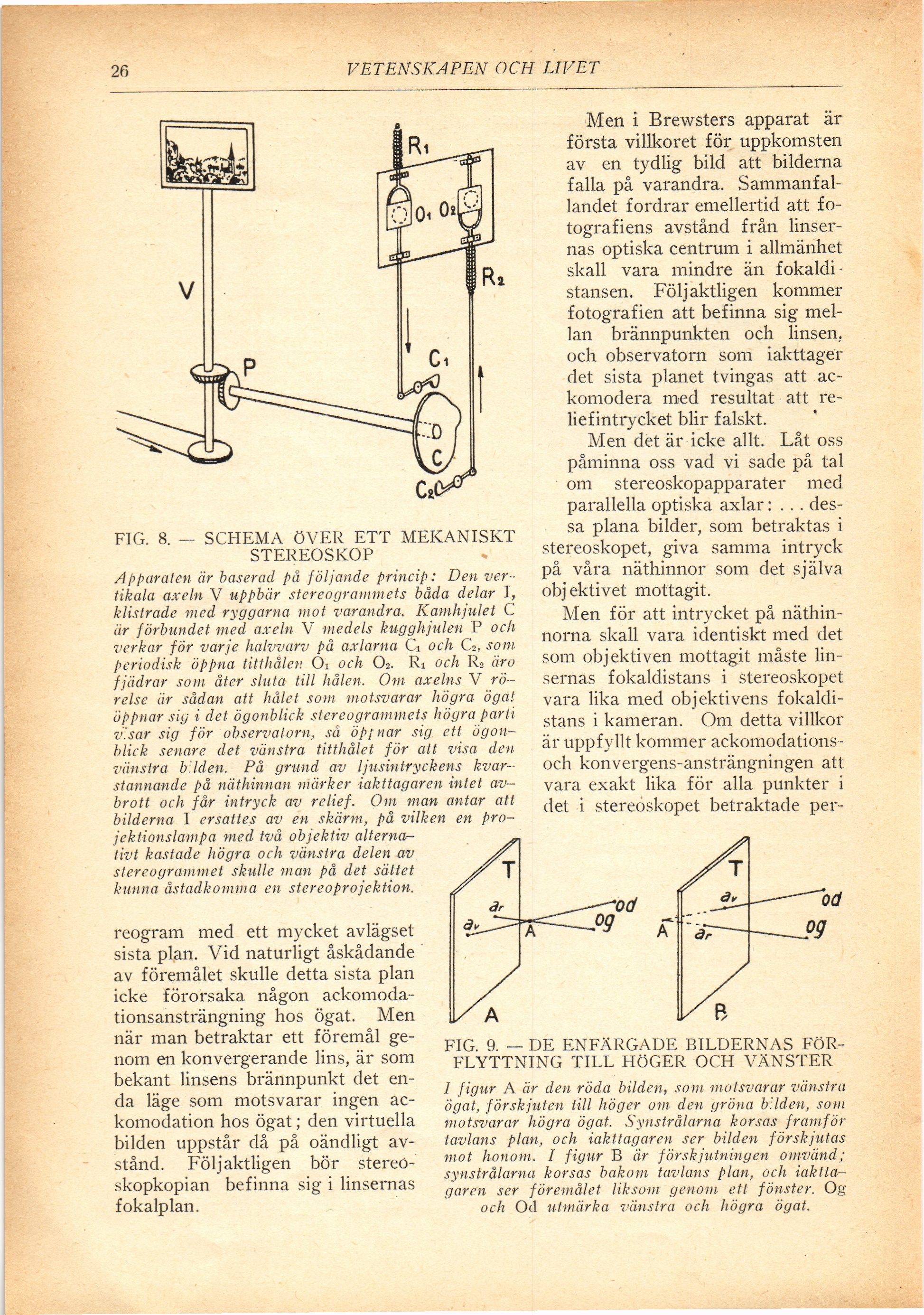

FIG. 8. — SCHEMA ÖVER ETT MEKANISKT
STEREOSKOP
Apparaten är baserad på följande princip: Den
vertikala axeln V uppbär stereogrammets båda delar I,
klistrade med ryggarna mot varandra. Kamhjulet C
är förbundet med axeln V medels kugghjulen P och
verkar för varje halvvarv på axlarna d och Ci, som
periodisk öppna titthålen Oi och O2. Ri och R2 äro
fjädrar som åter sluta till hålen. Om axelns V
rörelse är sådan att hålet som motsvarar högra ögat
öppnar sig i det ögonblick stereogrammets högra parti
v.sar sig för observalorn, så öp [nar sig ett
ögonblick senare det vänstra titthålet för att visa den
vänstra b.Iden. På grund av ljusintryckens
kvar-stannande på näthinnan märker iakttagaren intet
avbrott och får intryck av relief. Om man antar att
bilderna I ersattes av en skärm, på vilken en
projektionslampa med två objektiv
alternativt kastade högra och vänstra delen av
stereo grammet skulle man på det sättet
kunna åstadkomma en stereoprojektion.
reogram med ett mycket avlägset
sista plan. Vid naturligt åskådande
av föremålet skulle detta sista plan
icke förorsaka någon
ackomoda-tionsansträngning hos ögat. Men
när man betraktar ett föremål
genom en konvergerande lins, är som
bekant linsens brännpunkt det
enda läge som motsvarar ingen
ac-komodation hos ögat; den virtuella
bilden uppstår då på oändligt
avstånd. Följaktligen bör
stereö-skopkopian befinna sig i linsernas
fokalplan.
Men i Brewsters apparat är
första villkoret för uppkomsten
av en tydlig bild att bilderna
falla på varandra.
Sammanfallandet fordrar emellertid att
fotografiens avstånd från
linsernas optiska centrum i allmänhet
skall vara mindre än
fokaldistanser Följaktligen kommer
fotografien att befinna sig
mellan brännpunkten och linsen,
och observatorn som iakttager
det sista planet tvingas att ac~
komodera ined resultat att
reliefintrycket blir falskt.
Men det är icke allt. Låt oss
påminna oss vad vi sade på tal
om stereoskopapparater med
parallella optiska axlar: . . .
dessa plana bilder, som betraktas i
stereoskopet, giva samma intryck
på våra näthinnor som det själva
objektivet mottagit.
Men för att intrycket på
näthinnorna skall vara identiskt med det
som objektiven mottagit måste
linsernas fokaldistans i stereoskopet
vara lika med objektivens
fokaldistans i kameran. Om detta villkor
är uppfyllt kommer
ackomodations-och konvergens-ansträngningen att
vara exakt lika för alla punkter i
det i stereoskopet betraktade per-
FIG. 9. — DE ENFÄRGADE BILDERNAS
FÖRFLYTTNING TILL HÖGER OCH VÄNSTER
/ figur A är den röda bilden, som motsvarar vänstra
ögat, förskjuten till höger om den gröna bilden, som
motsvarar högra ögat. Synstrålarna korsas framför
tavlans plan, och iakttagaren ser bilden förskjutas
mot honom. I figur B är förskjutningen omvänd;
synstrålarna korsas bakom tavlans plan, och
iakttagaren ser föremålet liksom genom ett fönster. Og
och Od utmärka vänstra och högra ögat.
