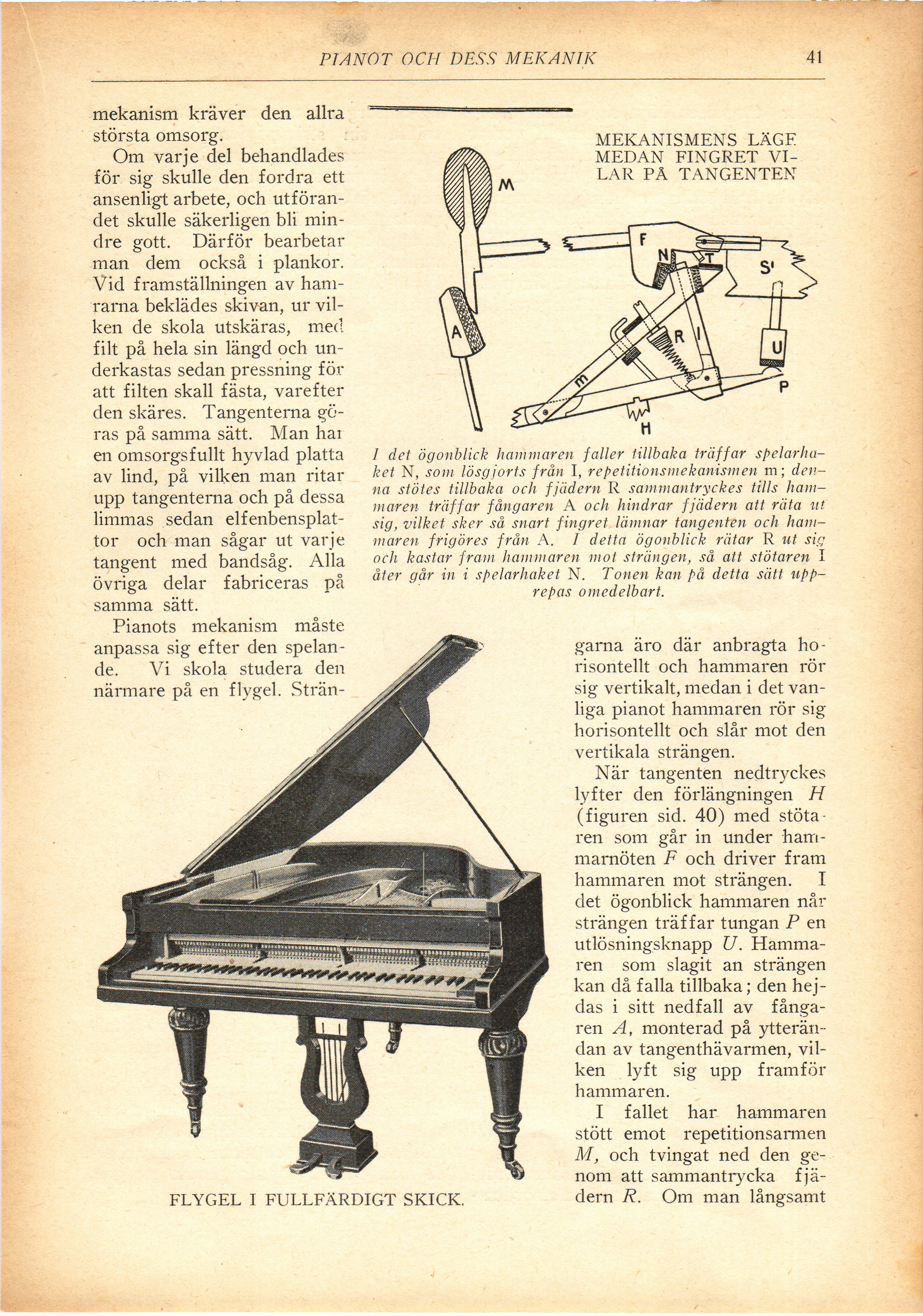

PIANOT OCH DESS MEKANIK
41
mekanism kräver den allra
största omsorg.
Om varje del behandlades
för sig skulle den fordra ett
ansenligt arbete, och
utförandet skulle säkerligen bli
mindre gott. Därför bearbetar
man dem också i plankor.
Vid framställningen av
ham-rarna beklädes skivan, ur
vilken de skola utskäras, med
filt på hela sin längd och
underkastas sedan pressning för
att filten skall fästa, varefter
den skäres. Tangenterna
göras på samma sätt. Man har
en omsorgsfullt hyvlad platta
av lind, på vilken man ritar
upp tangenterna och på dessa
limmas sedan
elfenbensplattor och man sågar ut varje
tangent med bandsåg. Alla
övriga delar fabriceras på
samma sätt.
Pianots mekanism måste
anpassa sig efter den
spelande. Vi skola studera den
närmare på en flygel. Strän-
garna äro där anbragta
horisontellt och hammaren rör
sig vertikalt, medan i det
vanliga pianot hammaren rör sig
horisontellt och slår mot den
vertikala strängen.
När tangenten nedtryckes
lyfter den förlängningen H
(figuren sid. 40) med
stöta-ren som går in under
hammarnöten F och driver fram
hammaren mot strängen. I
det ögonblick hammaren når
strängen träffar tungan P en
utlösningsknapp U.
Hammaren som slagit an strängen
kan då falla tillbaka; den
hejdas i sitt nedfall av
fångaren A, monterad på
ytterändan av tangenthävarmen,
vilken lyft sig upp framför
hammaren.
I fallet har hammaren
stött emot repetitionsarmen
M, och tvingat ned den
genom att sammantrycka
fjädern R. Om man långsamt
MEKANISMENS LÄGE
MEDAN FINGRET
VILAR PÅ TANGENTEN
FLYGEL I FULLFÄRDIGT SKICK.
/ det ögonblick hammaren faller tillbaka träffar
spelarha-ket N, som lösgjorts från I, re petitions mekanismen m;
denna stötes tillbaka och fjädern R sammantryckes tills
hammaren träffar fångaren A och hindrar fjädern att räta ut
sig} vilket sker så snart fingret lämnar tangenten och
hammaren frigöres från A. I detta ögonblick rätar R ut siff
och kastar fram hammaren mot strängen, så att stötaren I
åter går in i spelarhaket N. Tonen kan på detta sätt
upprepas omedelbart.
