STRÖMMANDE VÄTSKORS HASTIGHET
61
man dammpartiklar, som belysas av ett
kraftigt, intermittent ljusknippe.
Dammet drar med sig små luftblåsor, och
partiklarna underkastas ett automatiskt
urval. De som hava samma medeltäthet
som den strömmande vätskan förbliva
svävande i denna och tjäna till mätning;
de andra sjunka till botten eller flyta på
ytan. Genom ljusets • reflexion i
luftbubblorna får man starkt glänsande
punkter, som avteckna sig mot svart bot-
ten. Denna metod har den stora
fördelen, att den icke förorsakar någon
störning i rörelsen hos vätskan, vars
hastighet man vill mäta. Man kan också
noggrannt bestämma initialbetingelserna.
Monteringschemat återgives i figur 3.
I A är en ljusbåge. En bild av
ljusbågen kastas på springan F, i vars närhet
befinner sig en skiva D med omväxlande
genomskinliga och ogenomskinliga
sektorer. Denna skiva är monterad på en
transmission Iy driven av en motor M;
medels en varvräknare C kan man
bestämma skivans hastighet. En lins L
ger en bild av springan F,
sammanfallande med vattenbehållarens axel O.
Man får på det sättet ett mycket smalt
ljusknippe som skarpt belyser de
partiklar som äro belägna i planet xy; de
erhållna fotografierna förstoras allt efter
omständigheterna i förhållandet 1 till 3
eller 1 till 5.
Man har studerat hastigheternas
fördelning i en vattenbehållare. Behållaren
är i nedre delen försedd med en öppning
med tunn \’igg av omkring 2 centimeters
diameter. Strömningen äger rum
symmetriskt kring den vertikala axeln genom
öppningens centrum. Varje
vätskestrå-le återgives på fotografien av ett
avbrutet streck, tydligt synligt på hela dess
längd. Detta visar att partikeln rör sig
utefter ett plan. Låt oss med T beteck-

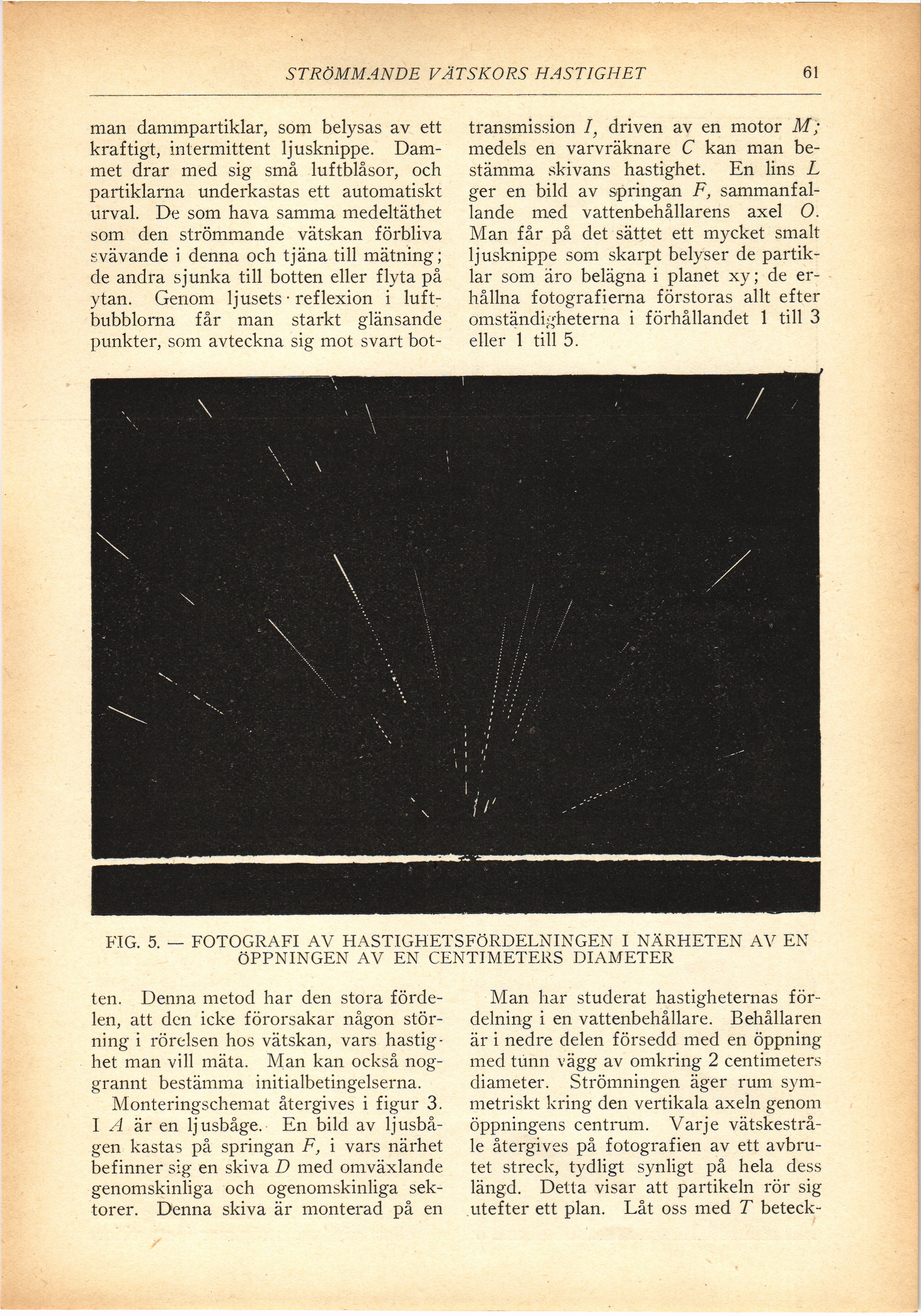

FIG. 5. — FOTOGRAFI AV HASTIGHETSFÖRDELNINGEN I NÄRHETEN AV EN
ÖPPNINGEN AV EN CENTIMETERS DIAMETER
