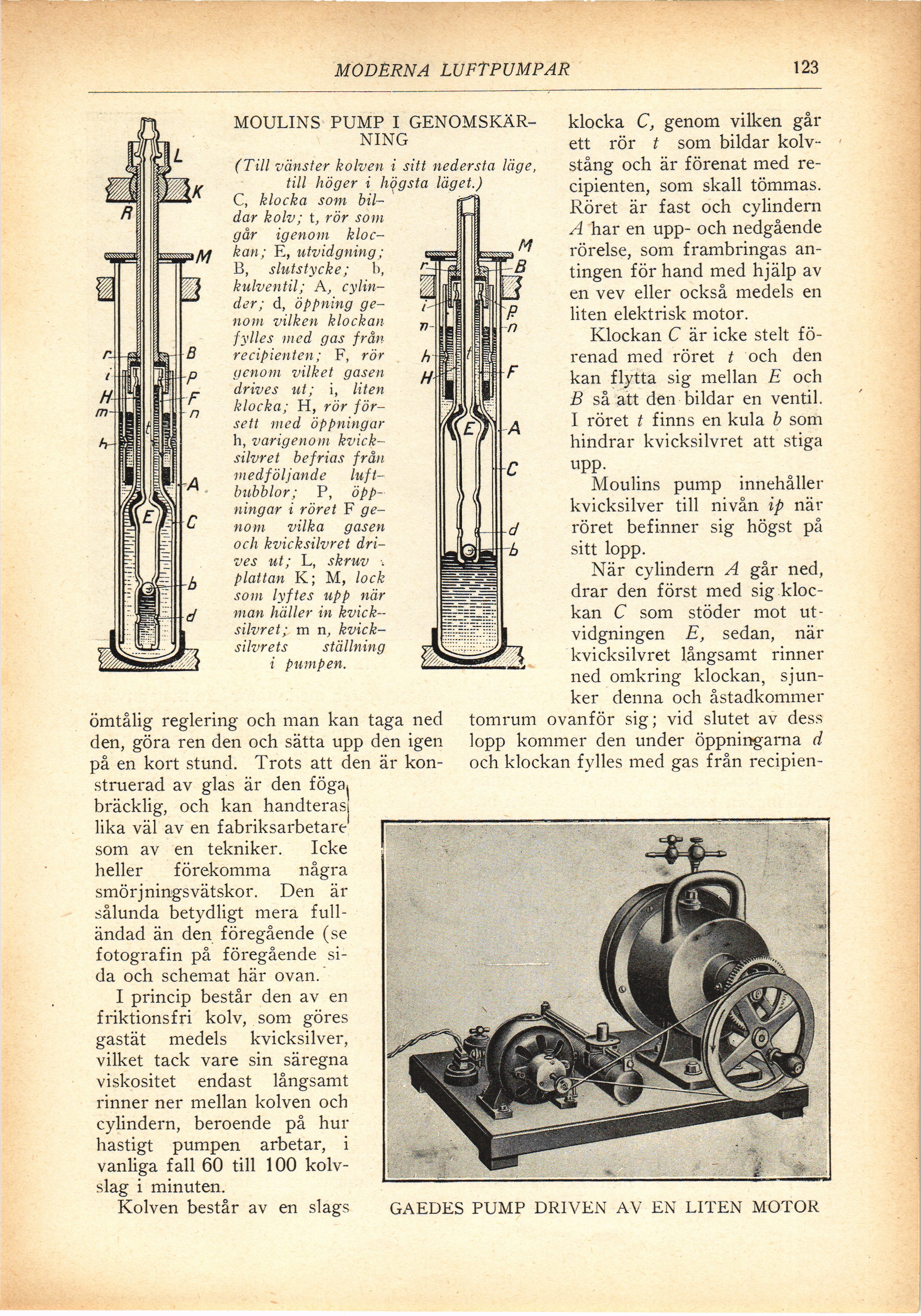

MODERNA LUFTPUMPAR
123
M
H
MOULINS PUMP I
GENOMSKÄRNING
(Till vänster kolven i sitt nedersta läge,
till höger i högsta läget.)
C, klocka som
bildar kolv; t, rör som
går igenom
klockan; E, utvidgning;
B, slutstycke; b,
§1 kulventil; A,
cylinder; d, öppning
genom vilken klockan
fylles med gas frq,n
recipienten; F, rör
genom vilket gasen
drives ut; i, liten
klocka; H, rör
försett med öppningar
h, varigenom
kvicksilvret befrias från
medföljande
luftbubblor; P,
öppningar i röret F
genom vilka gasen
och kvicksilvret
drives ut; L, skruv \
plattan K; M, lock
som lyftes upp när
man häller in
kvicksilvret; m n,
kvicksilvrets ställning
i pumpen.
ömtålig reglering och man kan taga ned
den, göra ren den och sätta upp den igen
på en kort stund. Trots att den är
konstruerad av glas är den föga*
bräcklig, och kan handteras!
lika väl av en fabriksarbetare1
som av en tekniker. Icke
heller förekomma några
smörjnings vätskor. Den är
sålunda betydligt mera
fulländad än den föregående (se
fotografin på föregående
sida och schemat här ovan.
I princip består den av en
friktionsfri kolv, som göres
gastät medels kvicksilver,
vilket tack vare sin säregna
viskositet endast långsamt
rinner ner mellan kolven och
cylindern, beroende på hur
hastigt pumpen arbetar, i
vanliga fall 60 till 100
kolvslag i minuten.
Kolven består av en slags
klocka C, genom vilken går
ett rör t som bildar
kolvstång och är förenat med
recipienten, som skall tömmas.
Röret är fast och cylindern
A har en upp- och nedgående
rörelse, som frambringas
antingen för hand med hjälp av
en vev eller också medels en
liten elektrisk motor.
Klockan C är icke stelt
förenad med röret t och den
kan flytta sig mellan E och
B så att den bildar en ventil.
I röret t finns en kula b som
hindrar kvicksilvret att stiga
UPP-
Moulins pump innehåller
kvicksilver till nivån ip när
röret befinner sig högst på
sitt lopp.
När cylindern A går ned,
drar den först med sig
klockan C som stöder mot
utvidgningen E, sedan, när
kvicksilvret långsamt rinner
™ ned omkring klockan,
sjunker denna och åstadkommer
tomrum ovanför sig; vid slutet av dess
lopp kommer den under öppningarna d
och klockan fylles med gas från recipien-
GAEDES PUMP DRIVEN AV EN LITEN MOTOR
