126
VETENSKAPEN OCH LIVET

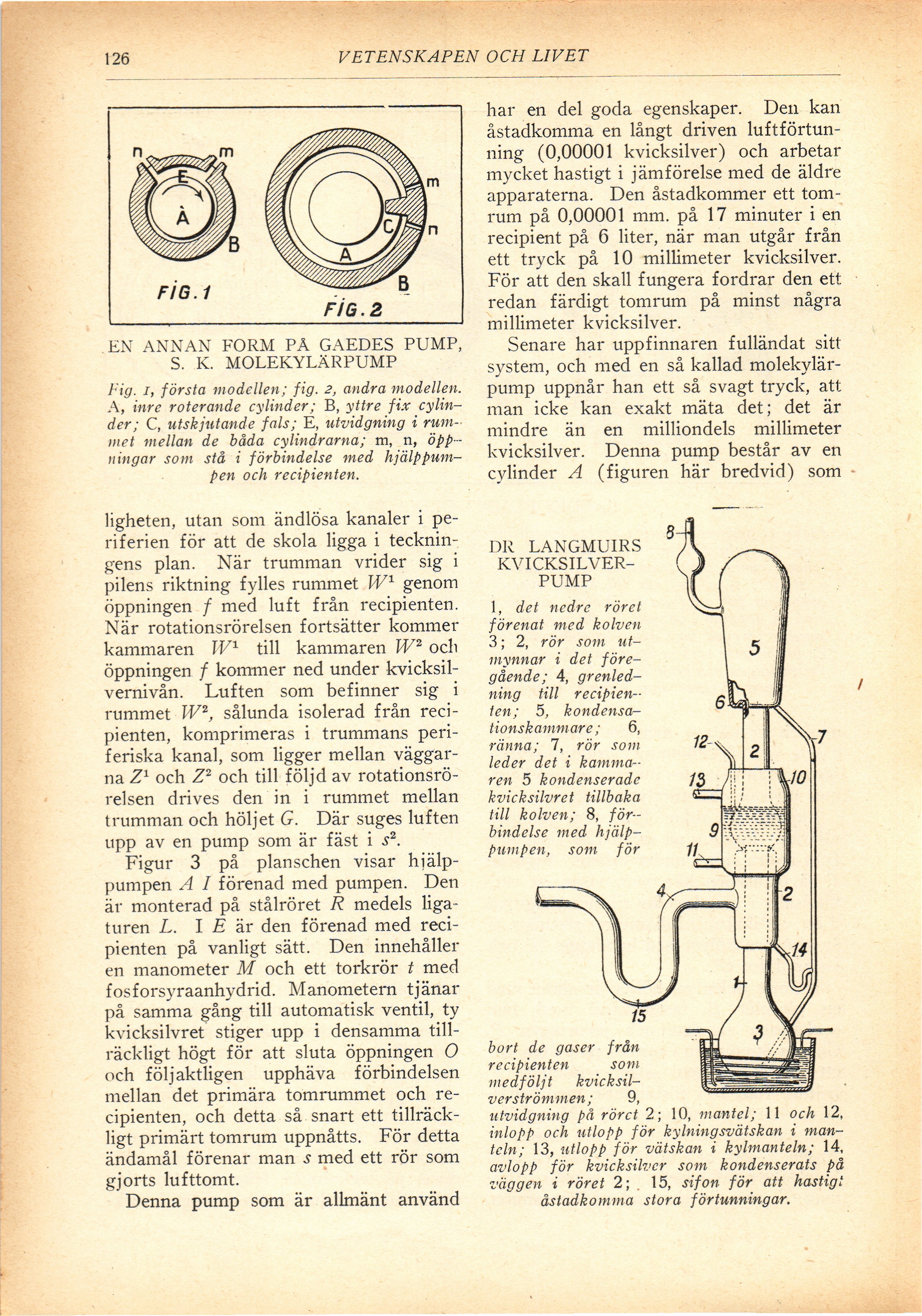

EN ANNAN FORM PÄ GAEDES PUMP,
S. K. MOLEKYLÄRPUMP
Fig. i, första modellen; fig. 2, andra modellen.
A, inre roterande cylinder; B, y/£r£ fix
cylinder; C, utskjutande fals; E, utvidgning i
rummet mellan de båda cylindrarna; m, n,
öppningar som stå i förbindelse med hjälp
pumpen och recipienten.
ligheten, utan som ändlösa kanaler i
periferien för att de skola ligga i
teckningens plan. När trumman vrider sig i
pilens riktning fylles rummet W1 genom
öppningen / med luft från recipienten.
När rotationsrörelsen fortsätter kommer
kammaren W1 till kammaren W2 ocli
öppningen / kommer ned under
kvicksilvernivån. Luften som befinner sig i
rummet W2, sålunda isolerad från
recipienten, komprimeras i trummans
periferiska kanal, som ligger mellan
väggarna Z1 och Z2 och till följd av
rotationsrörelsen drives den in i rummet mellan
trumman och höljet G. Där suges luften
upp av en pump som är fäst i s2.
Figur 3 på planschen visar
hjälp-pumpen A I förenad med pumpen. Den
är monterad på stålröret R medels
ligaturen L. I E är den förenad med
recipienten på vanligt sätt. Den innehåller
en manometer M och ett torkrör t med
fosforsyraanhydrid. Manometern tjänar
på samma gång till automatisk ventil, ty
kvicksilvret stiger upp i densamma
tillräckligt högt för att sluta öppningen O
och följaktligen upphäva förbindelsen
mellan det primära tomrummet och
recipienten, och detta så snart ett
tillräckligt primärt tomrum uppnåtts. För detta
ändamål förenar man ^ med ett rör som
gjorts lufttomt.
Denna pump som är allmänt använd
har en del goda egenskaper. Den kan
åstadkomma en långt driven
luftförtunning (0,00001 kvicksilver) och arbetar
mycket hastigt i jämförelse med de äldre
apparaterna. Den åstadkommer ett
tomrum på 0,00001 mm. på 17 minuter i en
recipient på 6 liter, när man utgår från
ett tryck på 10 millimeter kvicksilver.
För att den skall fungera fordrar den ett
redan färdigt tomrum på minst några
millimeter kvicksilver.
Senare har uppfinnaren fulländat sitt
system, och med en så kallad
molekylärpump uppnår han ett så svagt tryck, att
man icke kan exakt mäta det; det är
mindre än en milliondels millimeter
kvicksilver. Denna pump består av en
cylinder A (figuren här bredvid) som -
DR LANGMUIRS [-KVICKSILVERPUMP-]
{+KVICKSILVER-
PUMP+}
1, det nedre röret
förenat med kolven
3; 2, rör som
utmynnar i det
föregående; 4,
grenledning till
recipienten; 5,
kondensationskammare; 6,
ränna; 7, rör som
leder det i
kammaren 5 kondenserade
kvicksilvret tillbaka
till kolven; 8,
förbindelse med
hjälp-pumpen, som för
bort de gaser från
recipienten som
medföljt
kvicksilverströmmen; 9,
utvidgning på röret 2; 10, mantel; 11 och 12,
inlopp och utlopp för kylningsvätskan i
manteln; 13, utlopp för vätskan i kylmanteln; 14,
avlopp för kvicksilver som kondenserats på
väggen i röret 2; . 15, sifon för att hastigt
åstadkomma stora förtunningar.
